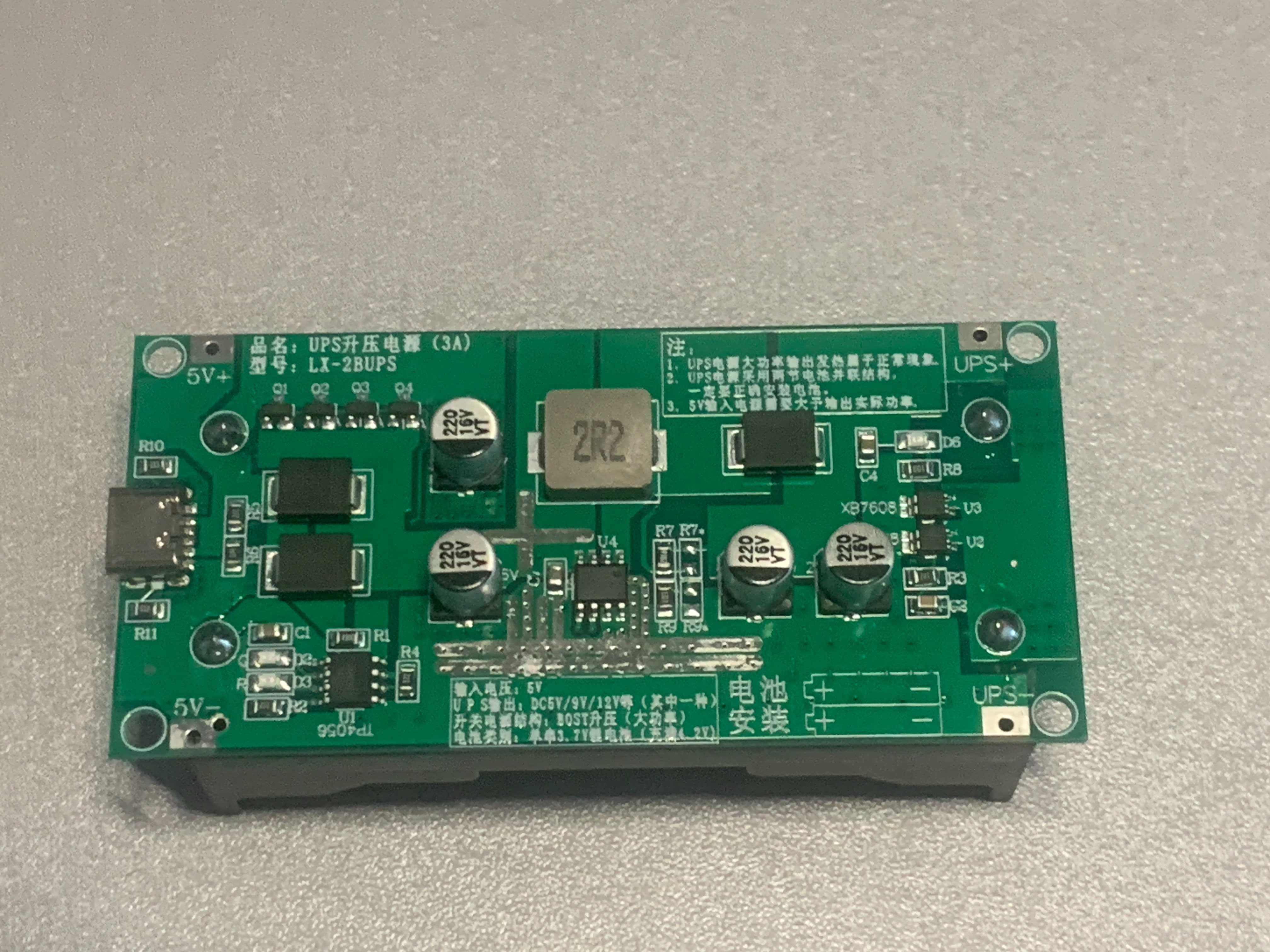

Плата управления источником бесперебойного питания ИБП зарядка 18650 4.2V 15W 12V 3A

Type-C 15W ЗА 18650 повышающий модуль зарядного устройства литиевой батареи быстрая зарядка UPS преобразователь повышающего источника питания 12V

UPS-15W модуль может реализовать плавное переключение внешнего источника питания и двойного источника питания батареи (без задержки), подходит для схем бесперебойного питания, таких как маломощное оборудование постоянного тока. Самозапуск после сбоя питания и самостоятельной зарядки при возобновлении питания.

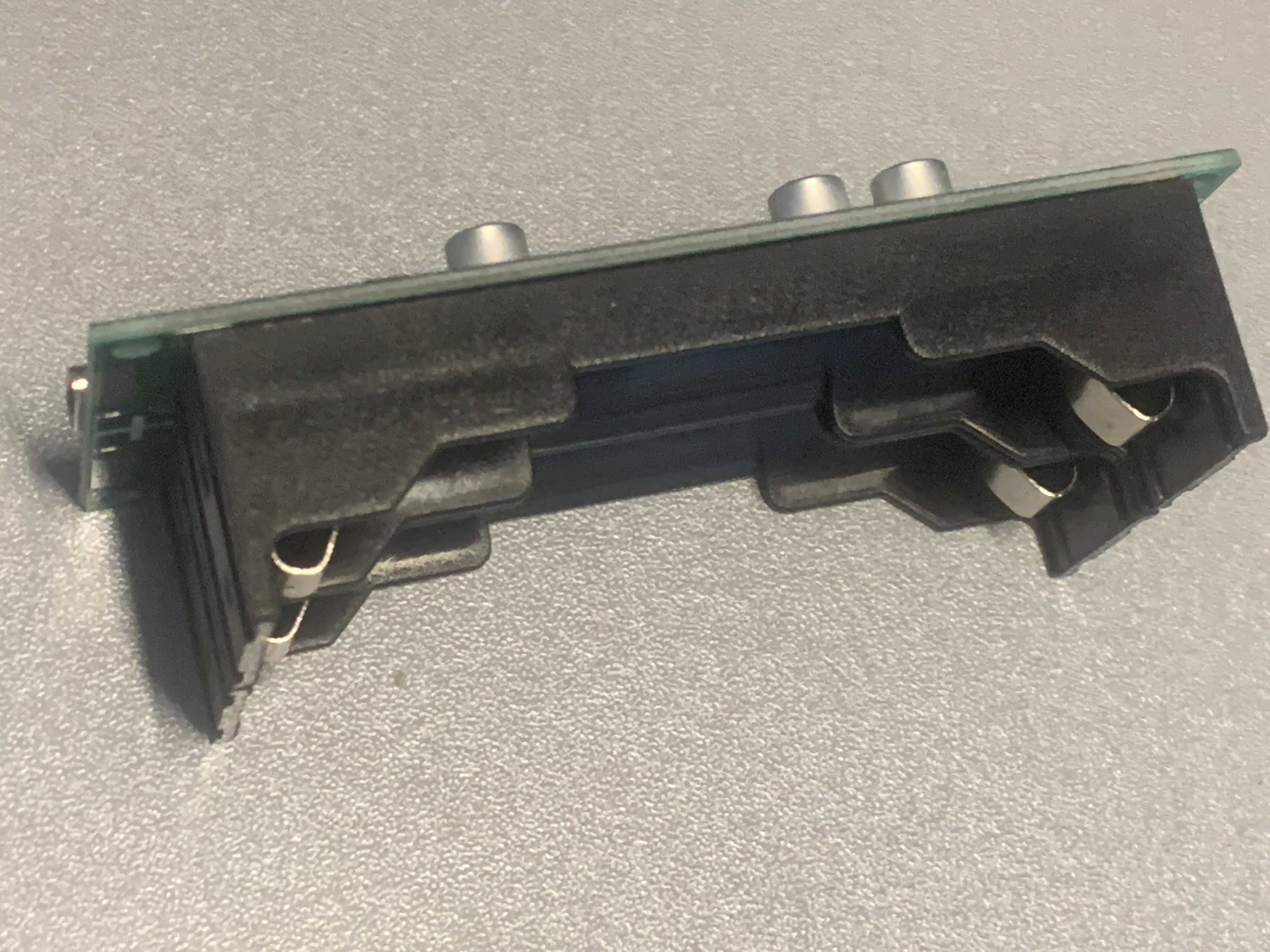

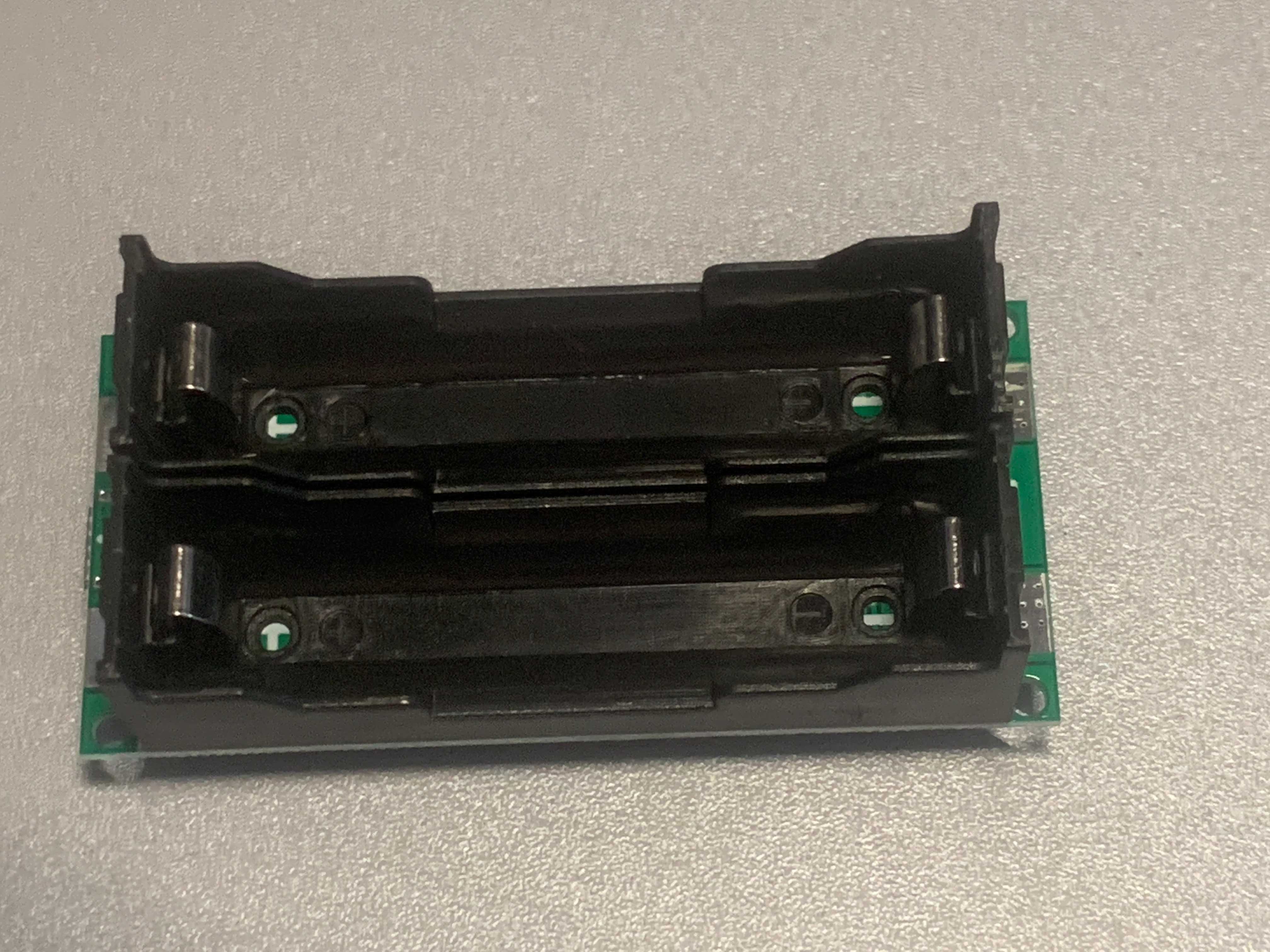

UPS-15W модуль объединяет четыре практические функции зарядки литиевой батареи, защиты литиевой батареи, повышения мощности и UPS переключения. Он также оснащен универсальным интерфейсом зарядки type C, прямым входом DC5V для зарядки литиевой батареи, двухцветным светодиодом, показывающим состояние зарядки, когда батарея полностью заряжена, зеленый светильник всегда горит и автоматически прекращает зарядку, модуль оснащен двумя высококачественными 18650 держателями батареи.

Функции:

1. UPS функция: когда источник питания включен, он подает питание на нагрузку через схему усилителя транзитом и одновременно заряжает литиевую батарею.

После отключения питания автоматически активируется аккумуляторный порт для подачи питания на нагрузку через повышающий контур.

2. Схема повышения мощности: пиковая мощность до 20 Вт, номинальная мощность до 15 Вт, схема повышения мощности BOST, встроенный сильноток MOS 12 А, эффективность до 96%, статическое энергопотребление модуля 25 мА, дополнительный выход 5 В/9 В/12 В. (Рекомендуется нагрузка 15 Вт при нормальных условиях. Выход 5V: ток ЗА, выход 9V: ток 1.6А, выход 12V: ток 1.2А)

3. Защита литиевой батареи: защита от перезарядки, чрезмерной разрядки, перегрева, защиты от перегрузки по току (если она переходит в состояние защиты и не выводится после короткого замыкания по ошибке, он автоматически активирует и восстанавливает выход при подключении к зарядке 5 В).

Инструкция по эксплуатации:

1. При использовании в качестве UPS необходимо установить аккумулятор, чтобы убедиться, что входной источник питания 5 В имеет достаточную мощность, а выход поддерживается в режиме реального времени, И аккумулятор можно запустить в любое время при отключенном питании.

2. Если UPS хочет сэкономить потребление энергии, выпаяйте выходной индикатор после завершения всех тестов, что может снизить потребление тока более чем на десять мА, не влияя на нормальный выход схемы, что более экономично.

3. Во время использования и эксплуатации плата может перейти в состояние защиты без вывода по различным причинам (неправильное прикосновение, неправильное соединение и т. д.). После устранения неполадок Подключите порт зарядки платы к 5 В для зарядки, и плата снова включится. Повторный вывод может быть активирован.

4. В зарядном источнике питания 5 В, используемом отдельными пользователями, используется относительно большой выходной конденсатор. Этот конденсатор может продолжать разряжаться после отключения питания, так что напряжение источника питания имеет медленный процесс падения, что приведет к отключению платы после отключения питания.

Не переключает питание батареи быстро. Если вы столкнулись с такой ситуацией, вы можете подключить разрядный резистор 1К параллельно входному порту 5V.

5. Если вы хотите увеличить емкость аккумулятора модуля UPS, вы можете использовать несколько ячеек параллельно, и это не повлияет на другие функции.
