Модуль контролю заряду АКБ. Призначений для автоматичного вмикання/вимикання зарядного пристрою. Спрацьовування відбувається у разі досягнення порогових значень напруги на клемах АКБ або через заданий інтервал часу. Значення напруги увімкнення та вимикання часу встановлюють за допомогою трьох кнопок, встановлених на платі модуля. Також на платі встановлений дисплей, на якому зображається напруга, відсоток або час заряджання.

Параметры:
модель: XY-L30A
напруга: DC 6-60 В
струм: ≤30A
точність керування: 0.1 В
точність відтворення: 0.1 В
зображення інформації: напруга, час, відсоток

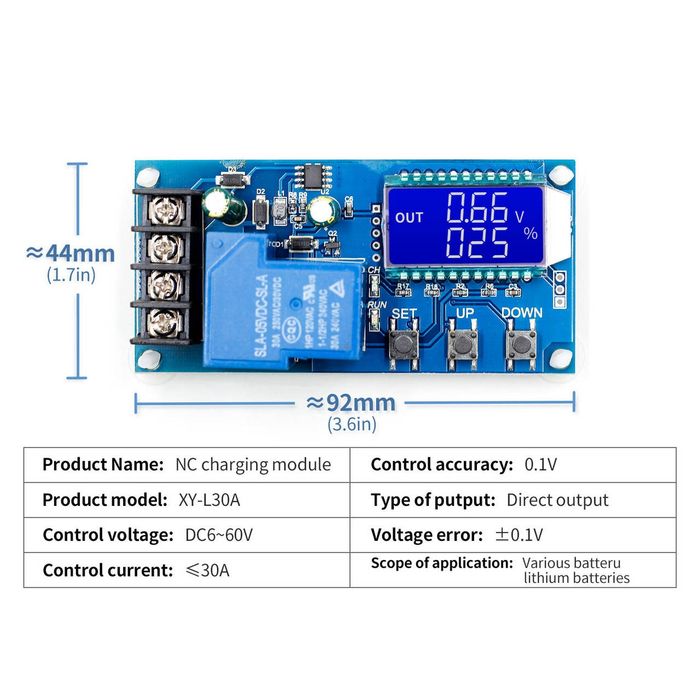

розміри: 92 х 44 мм

Процедура встановлення параметрів:
a) Натисніть і утримуйте кнопку SET кілька секунд для входу в меню встановлення параметрів.
b) Перемикайтеся між настроюваними параметрами короткими натисканнями на кнопку SET.
з) Після того, як параметр обраний, його можна поміняти кнопками UP і DOWN. Коротке натискання змінить параметр на один крок, довге натискання призведе до швидкої зміни параметра. Для зміни всіх потрібних параметрів повторюйте кроки b) і c).
d) Після того, як всі параметри встановлені, натисніть і утримуйте кнопку SET кілька секунд для виходу з меню встановлення параметрів.

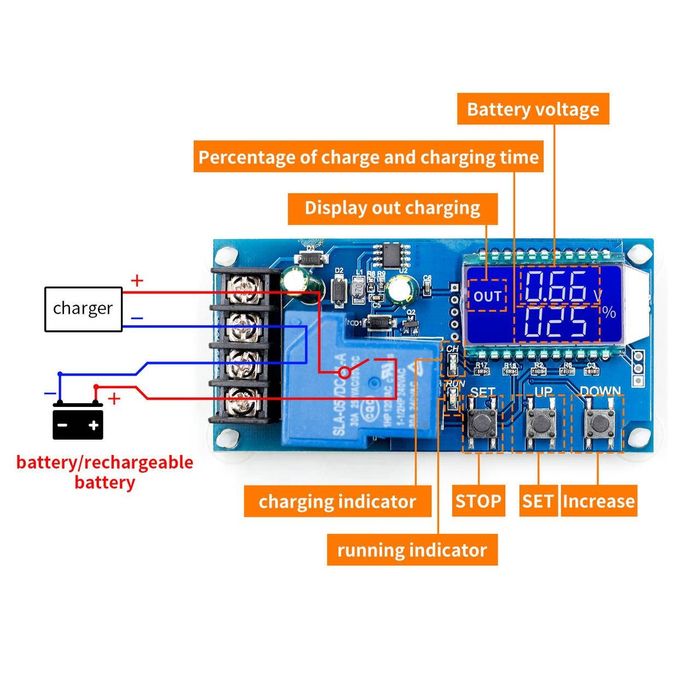

Опис роботи основного інтерфейсу:
1. Короткі натискання кнопки SET дають змогу переглянути поточне встановлення параметрів.
2. Коротке натискання кнопки UP перемикає дисплей із зображенням відсотків заряджання на час заряджання.
3. Коротке натискання на кнопку DOWN увімкне або вимкне реле, яке дає струм заряду на батарею. Якщо реле може бути замкнене, то на екрані як нагадування буде зображатися OFF.
4. Довге натискання на кнопку UP увімкне режим малого споживання енергії (режим економії). Коли режим економії увімкнений, через 10 хвилин брак активності в інтерфейсі підсвітка індикатора LCD вимкнеться. Якщо режим заощадження вимкнений, то підсвітка ввімкнена завжди.
5. Тривале натискання на кнопку SET перемкне модуль у режим встановлення параметрів.
