Работает с напряжением питания 220 вольт.
XH-M602, ( HCW-M633)
представляет собой программируемый контроллер управления зарядом аккумулятора, который включает реле при понижении напряжения до заданного нижнего уровня и отключает при достижении верхнего порога.

Общая характеристика:
На плате устройства расположен семисегментный индикатор, который визуализирует напряжение. Точность отображения напряжения постоянного тока составляет 0,1 В. Также под индикатором расположены 2 кнопки с помощью которых можно выставлять пороговые значения контроллера заряда:
UP (слева): увеличивает значение
DOWN (справа): уменьшает значение

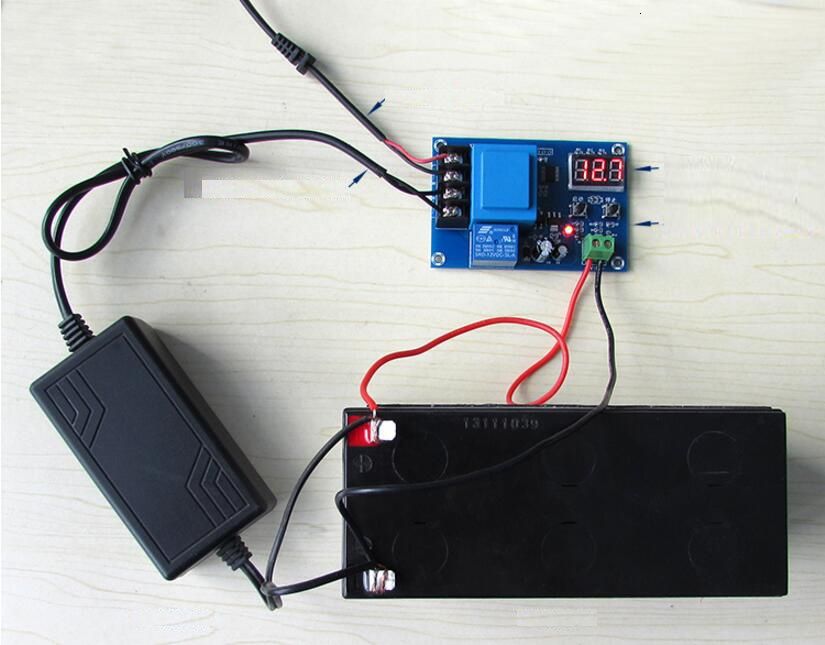

Подключение устройства:

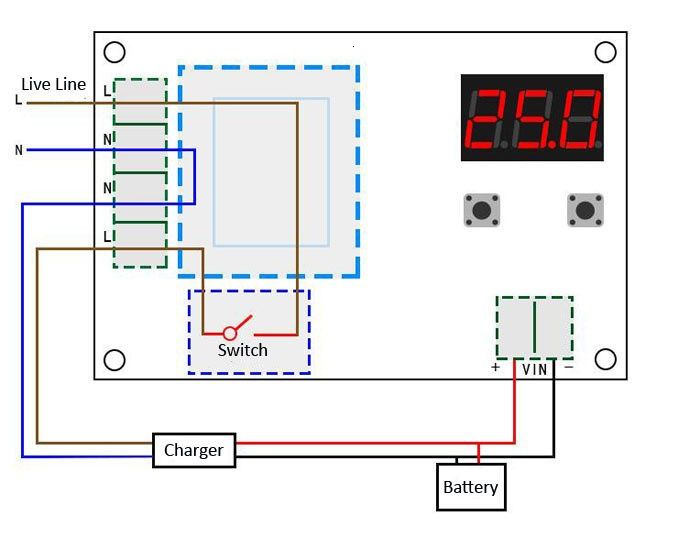

Подключаются источник питания и аккумулятор к устройству с помощью двух клеммников.

Назначения выводов черного барьерного клеммника:
Lin Фазный провод сети 220 вольт
Nin Нулевой провод сети 220 вольт
Nout Нулевой провод зарядного устройства
Lout Фазный провод зарядного устройства

Назначения выводов зеленого винтового клеммника:
Vin + Положительный (плюсовой) провод аккумулятора
V in - Отрицательный (минусовой) провод аккумулятора
Настройка параметров контроллера:
Устройство имеет 2 порога - включения и выключения. Устанавливаются пороговые значения напряжения следующим образом:

Для того, чтобы установить напряжение включения необходимо разово нажать на кнопку UP, а затем удерживать ее на протяжении нескольких секунд пока дисплей не начнет мигать. После изменения интерфейса дисплея можно изменять пороговое значение включения, нажимая кнопки UP и DOWN. Для того чтобы выйти с меню настройки нужно не взаимодействовать с устройством пару секунд (пока индикатор перестанет мигать).
Напряжение выключения устанавливается с помощью кнопки DOWN. Для установки значения напряжения необходимо нажать кнопку DOWN и удерживать до момента, когда индикатор начнет мигать. Затем можно изменять порог срабатывания с помощью 2 управляющих кнопок (UP и DOWN). Для того чтобы выйти с меню настройки нужно не взаимодействовать с устройством пару секунд (пока индикатор перестанет мигать).

Сброс:

Если устройство работает неправильно необходимо сбросить его настройки:
Нужно подать питание на устройство и одновременно зажать кнопки UP и DOWN, и удерживать их пока на индикаторе не появится надпись «888», которая сигнализирует об успешном сбросе настроек.

Питание устройства:
Питается устройство от сети переменного тока 220 вольт. Сигнализирует о подаче питания красный светодиод. Обратите внимание, что модуль является не зарядным устройством, а контроллером, который подключает и отключает зарядное устройство к сети.

Технические характеристики M602:
Напряжение питания, В 220
Точность отображения, В 0,1
Точность управления, В 0,1
Допустимое напряжение, В ±1
Максимальное значение напряжения отключения, В 120
Минимальное значение напряжения включения, В 0

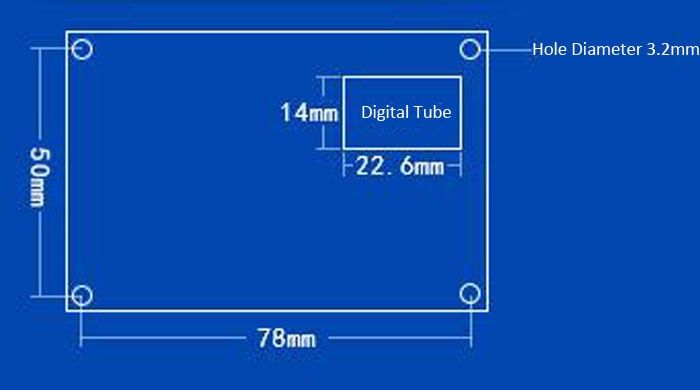

Размеры устройства, мм 86 x 59 x 27.
-Модуль керування зарядом XH-M602 (HCW-M633) з індикатором

Модуль контролю заряду АКБ для автоматичного ввімкнення/вимкнення зарядного пристрою.
Спрацьовування відбувається при досягненні порогових значень напруги на клемах АКБ. Значення напруги включення і виключення встановлюються за допомогою двох кнопок встановлених на платі модуля.

При короткочасному натисканні відображається встановлене значення. При тривалому натисканні відбувається перехід в режим установки значення. Інформація відображається на світлодіодному трехсимвольному індикаторі.

Характеристики:
Вхідна Напруга: АС 220 В
Точність Відображення: 0.1 В
Точність Управління: 0.1 В
Напруга: +/-0.1 В
для акумуляторів 6-120 В
