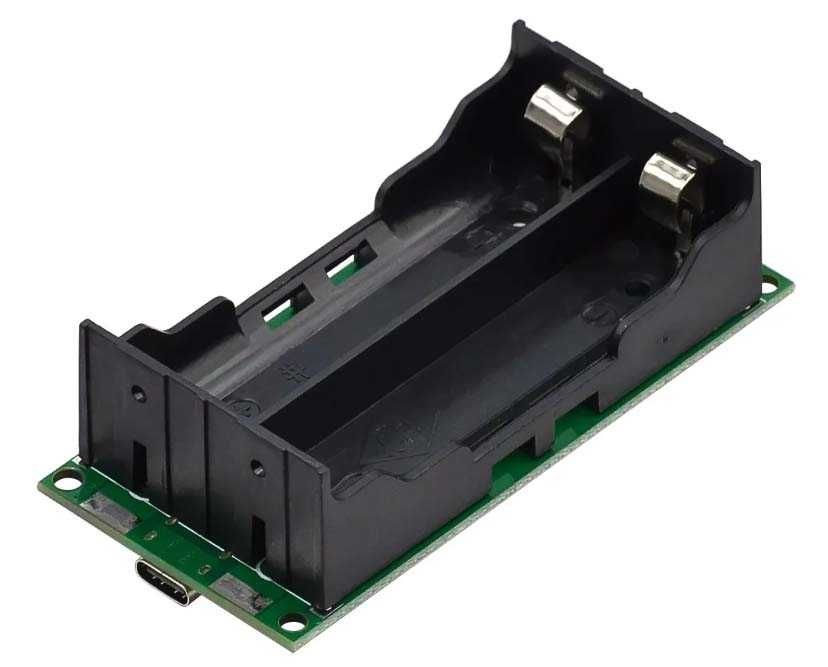

Модуль підвищувального зарядного пристрою для літієвих акумуляторів Type-C 15 Вт 3 А 18650, швидкий зарядний перетворювач високої потужності 9 В 12 В

Модуль UPS-15W може реалізувати безперебійне перемикання зовнішнього джерела живлення та подвійного джерела живлення від акумулятора (без затримки), що підходить для схем безперебійного живлення, таких як малопотужне обладнання постійного струму та лічильники, а також самозапуск після відключення живлення та самозарядка при отриманні живлення.

1. Функція UPS: Коли блок живлення ввімкнено, він безпосередньо подає живлення на навантаження через схему підсилювача та одночасно заряджає літієві акумулятори. Після відключення живлення, шлях акумулятора автоматично активується для подачі живлення на навантаження через схему підвищення.

2. Схема підвищення: пікова потужність до 20 Вт, номінальна потужність до 15 Вт, схема підвищення BOST, вбудований МОН-транзистор з високим струмом 12 А, ККД до 96%, статичне споживання енергії модулем 25 мА, додатковий вихід 9 В/12 В. (Рекомендовано навантаження 15 Вт за нормальних умов. Вихід вихід 9 В: струм 1,6 А, вихід 12 В: струм 1,2 А)

3. Захист літієвої батареї: перезаряд, перерозряд, перегрів, захист від перевантаження по струму (якщо вона випадково переходить у стан захисту та не видає сигнал після короткого замикання, вона автоматично активується та відновлює вихід після підключення до зарядки 5 В).

4. Розмір модуля: 89*42*22,4 мм (задня панель батарейного блоку)

Інструкція з використання:

1. Під час використання як ДБЖ необхідно встановити батарею, щоб забезпечити достатню потужність вхідного джерела живлення 5 В, а вихідний сигнал залишався увімкненим у режимі реального часу та міг бути запущений акумулятор у будь-який час, коли живлення вимкнено.

2. Якщо ДБЖ хоче заощадити енергоспоживання, після завершення всіх тестів припаяйте індикатор виходу, що може зменшити споживання струму більш ніж на десять мА, не впливаючи на нормальний вихідний сигнал схеми, що забезпечує більшу економію енергії.

3. Під час використання та роботи плата може перейти в захисний стан без виходу з різних причин (неправильний контакт, неправильне підключення тощо). Після усунення несправностей підключіть порт заряджання плати до 5 В для заряджання, і плата знову ввімкнеться. Можна активувати повторний вихідний сигнал.

4. Блок живлення для заряджання 5 В, який використовується окремими користувачами, використовує відносно великий вихідний конденсатор. Цей конденсатор може продовжувати розряджатися після вимкнення живлення, через що напруга живлення повільно падає, що призводить до відключення плати після вимкнення живлення. Не перемикайте живлення від акумулятора швидко. Якщо ви зіткнулися з такою ситуацією, ви можете підключити розрядний резистор 1 кОм паралельно до вхідного порту 5 В.

5. Якщо ви хочете збільшити ємність акумулятора модуля ДБЖ, ви можете використовувати кілька елементів паралельно, і інші функції не будуть вплинуті.
