Модуль бесперебойного питания UPS 12В 18650 для роутера.

Цена 150грн. OLX доставка +25грн

Модуль продается без аккумуляторов.

ИБП модуль позволяет реализовать компактный источник бесперебойного питания с быстрым переключением для камеры наблюдения, Wi-Fi роутера, коммутатора, свечи и т.д.

размеры 89 мм x 42 мм

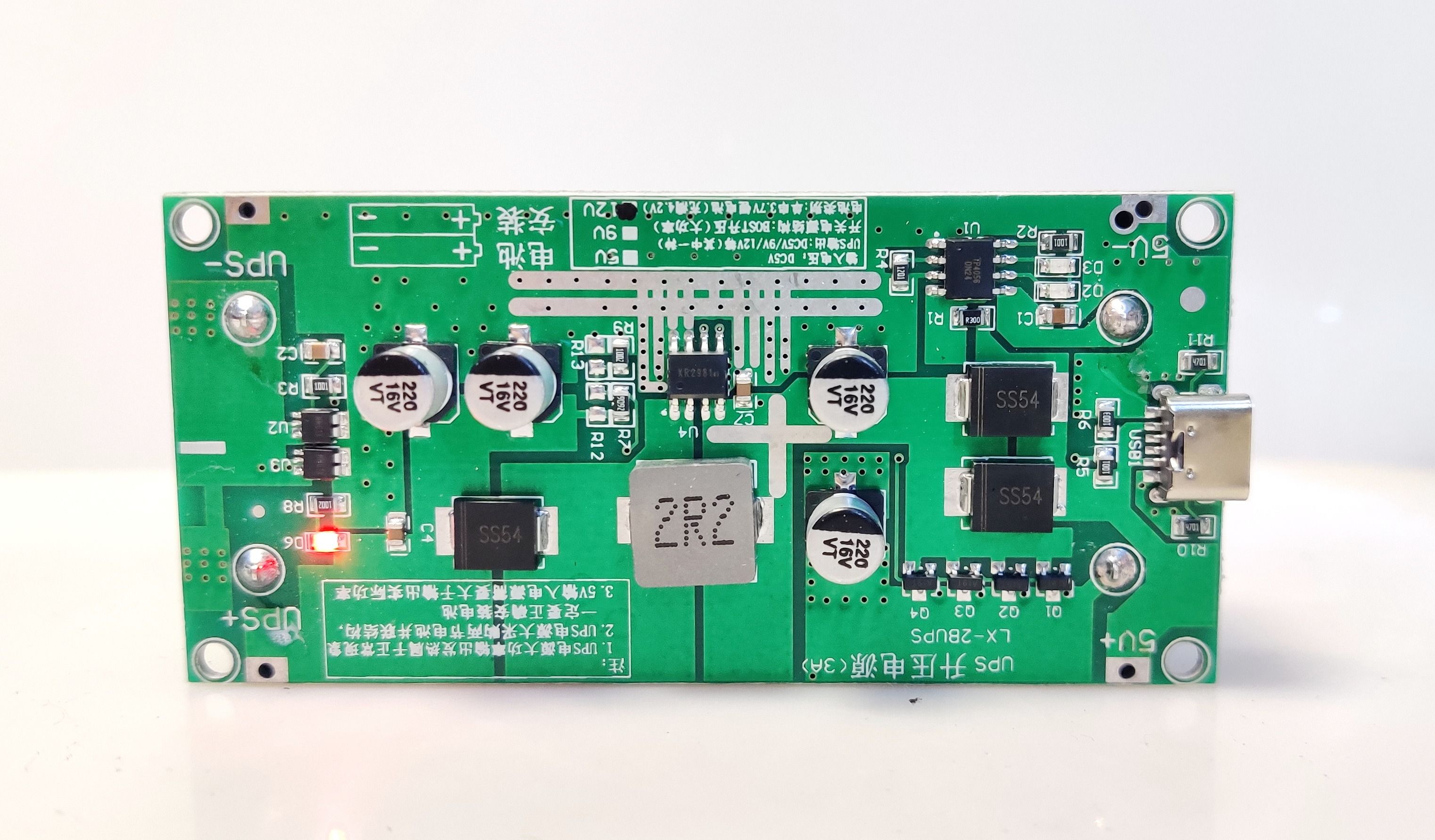

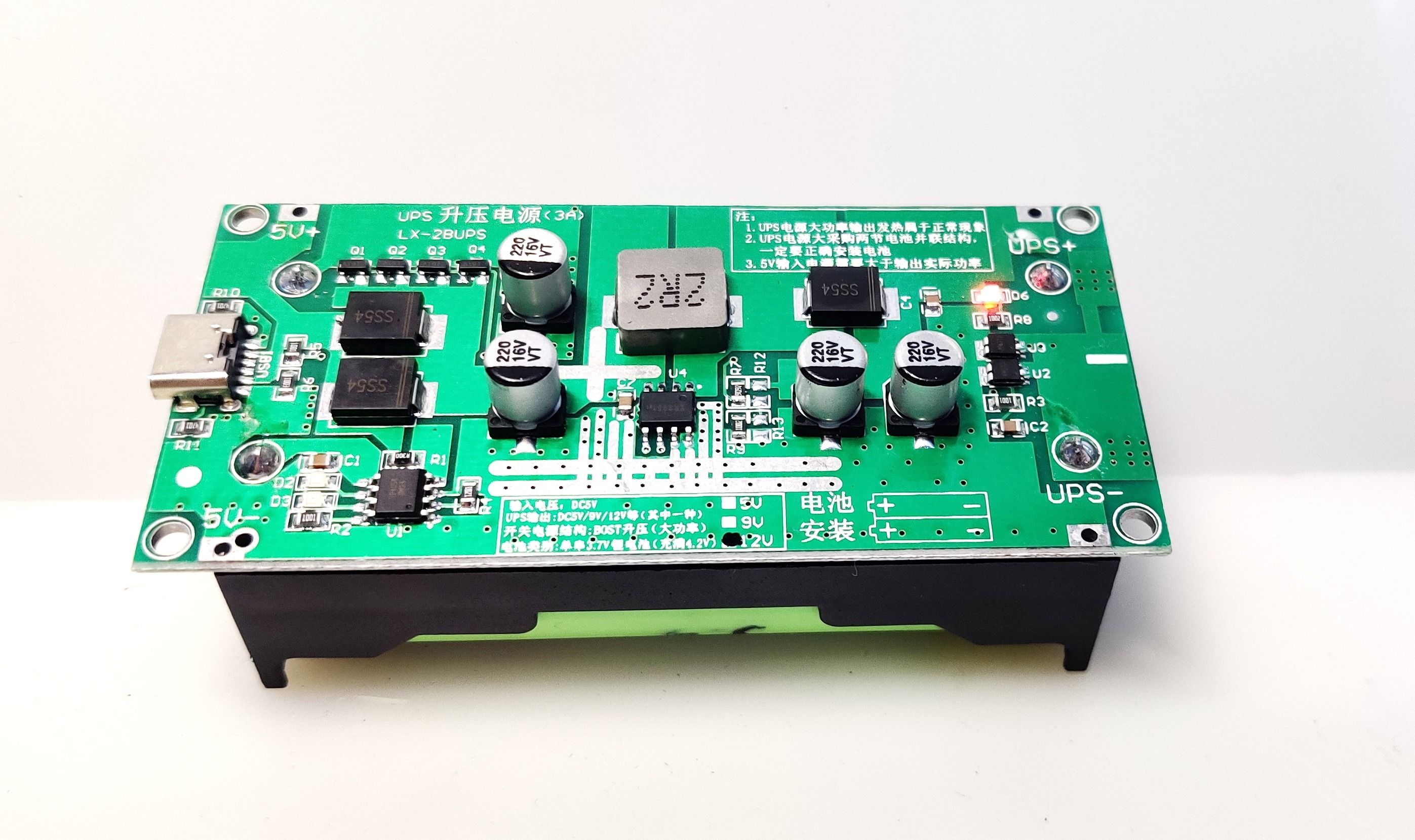

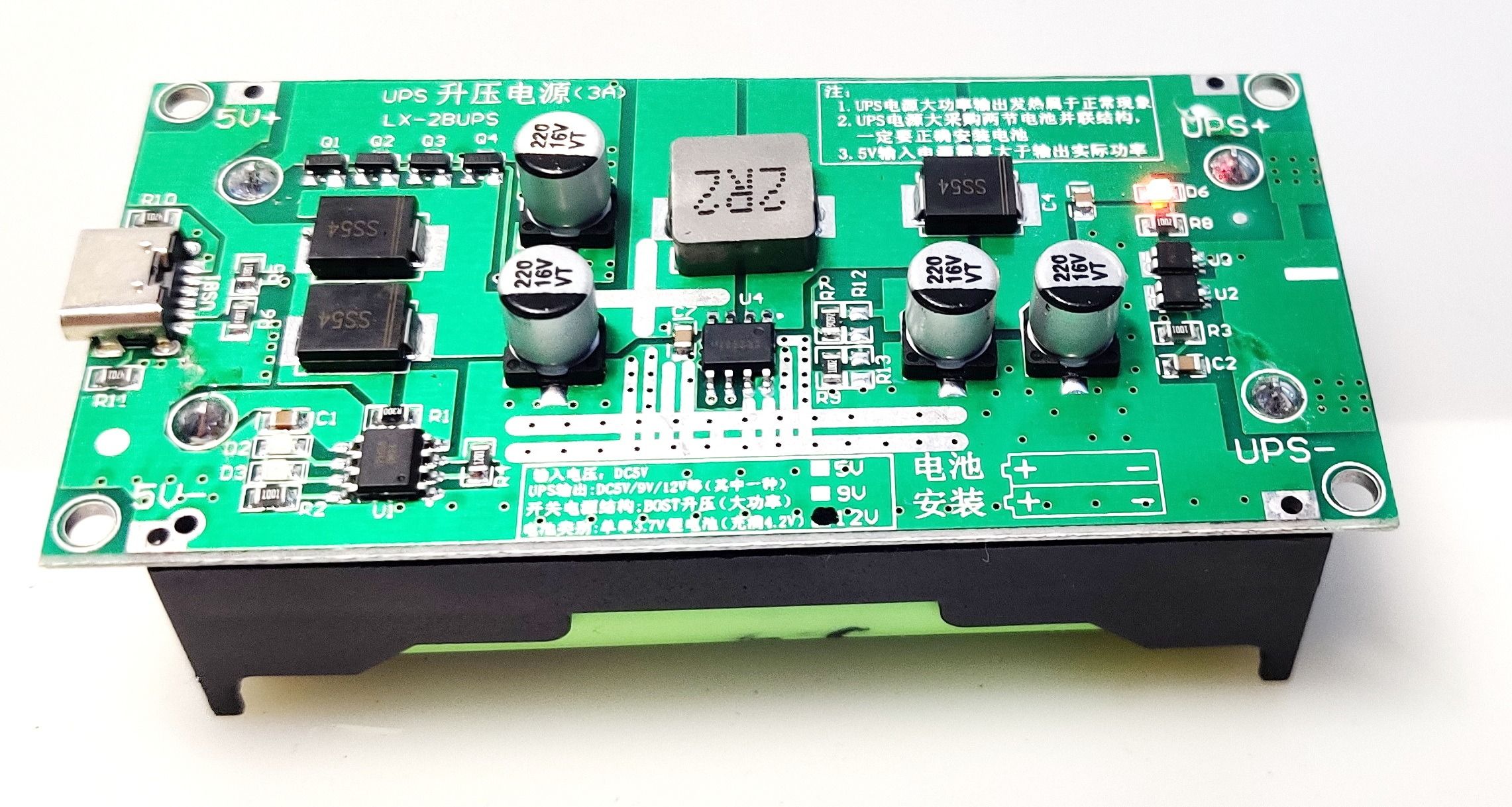

Модуль LX-2BUPS 12V/1.2A можно использовать для реализации источника бесперебойного питания (ИБП или UPS) на двух аккумуляторных батареях (АКБ) Li-Ion 3,7 В для различных электронных устройств, питающихся 12 В напряжением и током до 1, 2 А, например: роутера, модема, камеры наблюдения и других.
Подключить модуль к источнику питания 5В можно через разъем USB type-C или через пайку проводов к контактным площадкам на плате.
Время работы погрузки от аккумуляторов напрямую зависит от емкости самих АКБ и мощности потребляемой нагрузкой.
Модуль имеет защиту от перегрузки, перегрева и короткого замыкания. После срабатывания защиты необходимо переподключить модуль UPS к источнику питания и нагрузке.

Характеристики LX-2BUPS 12V/1.2A:
Входное напряжение: 5 В
Выходное напряжение: 12 В
Выходной ток: ≤1.2 А
Выходная мощность: ≤14,4 Вт

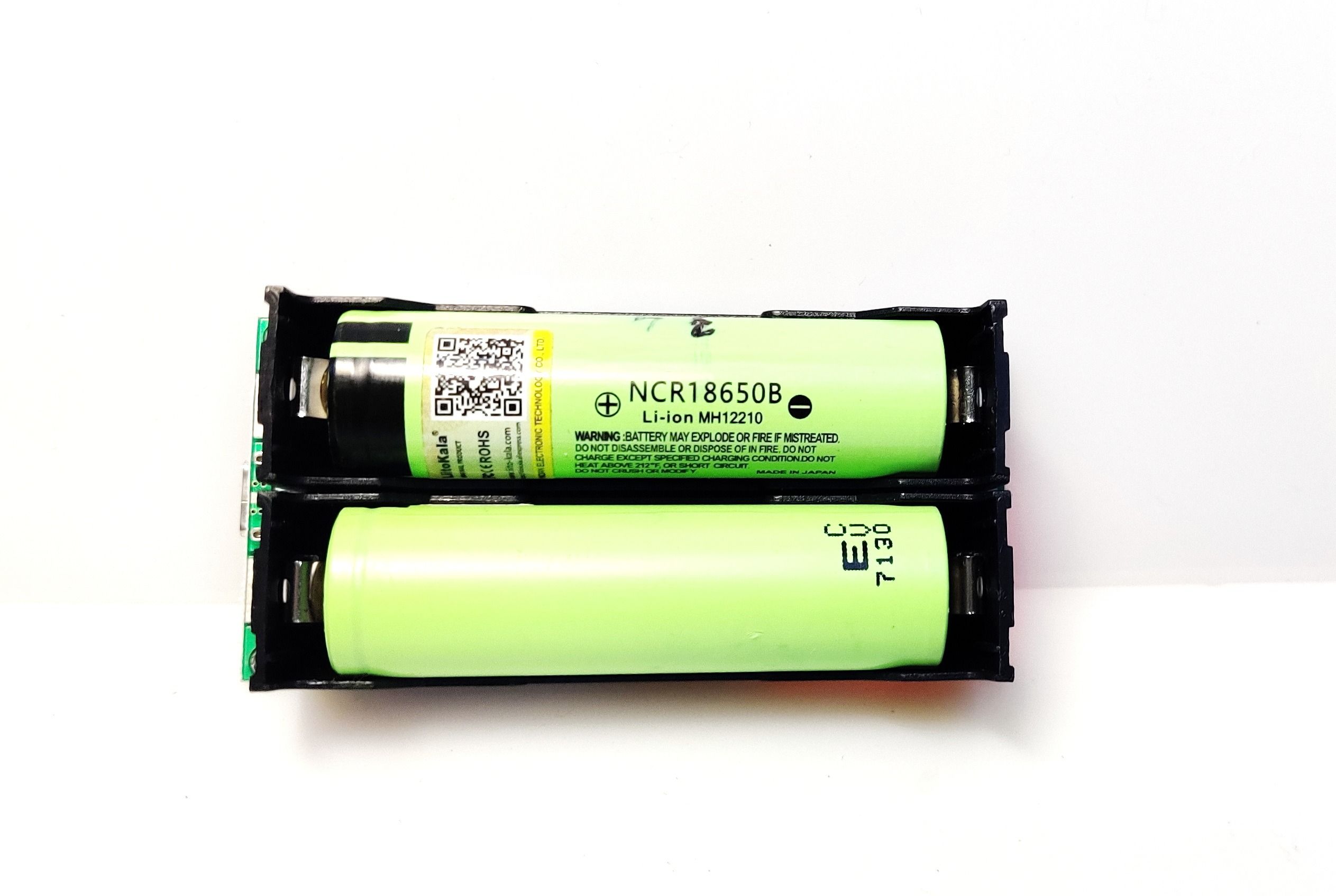

Число ячеек для АКБ: 2
Тип элементов АКБ: Li-ion 3,7 В (без встроенной защиты)
Напряжение заряда АКБ: 4,2 В
Ток заряда АКБ: ≤1 А
Выходной повышающий преобразователь: XR2981
Входной интерфейс питания:
разъем USB type-C
контактные площадки под пайку
Выходной интерфейс питания: контактные площадки под пайку
от перезаряда АКБ
от переразряда АКБ
от короткого замыкания на выходе
Собственное энергопотребление модуля: ≤7 мА
Индикация LED:
красный LED на входе процесс зарядки
зеленый LED на входе процесс зарядки завершен
красный LED на выходе готов к работе
Габаритные размеры модуля (Д×Ш×В): 90×42×23 мм

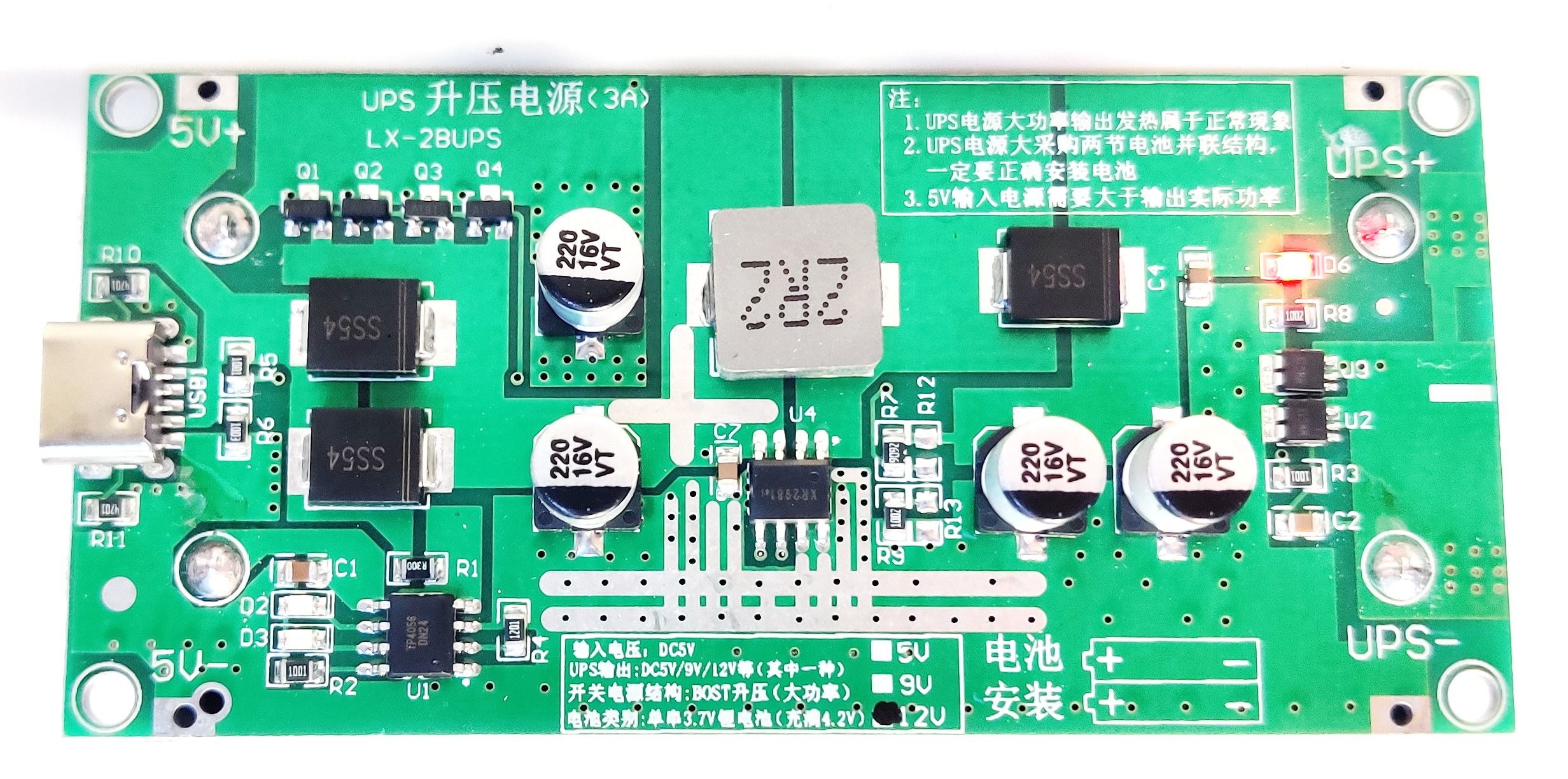

Назначение вывода на плате LX-2BUPS 12V/1.2A:

5V+: вход для источника питания
5V–: вход для источника питания
UPS+: выход для питания нагрузки
UPS–: выход для питания нагрузки

Модификация модуля

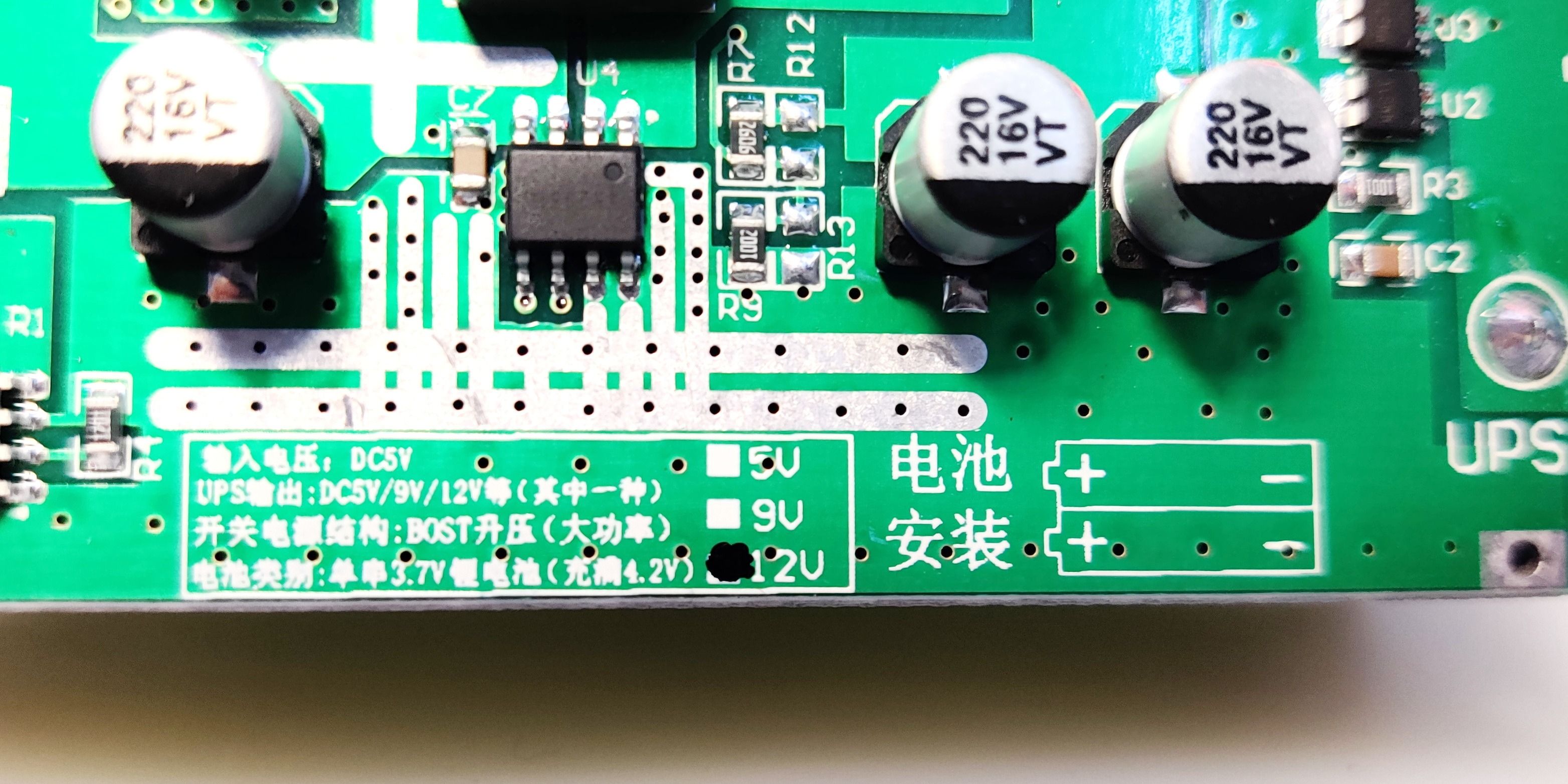

Этот модуль может быть подвержен некоторым модификациям. Модуль LX-2BUPS может быть переработан под другое выходное напряжение из-за замены резистора R9 на другой номинал согласно формуле:

R9 = R7 × ( (Vout/1,24) – 1 ) , где R7 = 10 кОм.

Для 5 вольт: R9 = 10 × ((5/1,24) – 1) ≈ 31,3 кОм.

Для 9 вольт: R9 = 10 × ( (9/1,24) – 1 ) ≈ 62,6 кОм.

Для 12 вольт: R9 = 10 × ( (12/1,24) – 1 ) ≈ 86,8 кОм.

Максимальное выходное напряжение определяется характеристиками элементного основания установленного на плате модуля, в частности выходным повышающим преобразователем, собранным на микросхеме XR2981. У этого преобразователя выходное напряжение до 24 В, но его КПД с увеличением выходного напряжения уменьшается.

за 5 В КПД преобразования: 90…92%
за 9 В КПД преобразования: 87…90%
за 12 В КПД преобразования: 85…87%
за 20 В КПД преобразования: 75%

В аналогичных модулях под напряжение 5 В, 9 В, 12 В установлены следующие резисторы R9:

5 В: 30 ком
9 В: 62 ком
12 В: 91 ком

В некоторых случаях может потребоваться увеличение количества аккумуляторных батарей или ускорение процесса зарядки.

В случае увеличения емкости секции можно увеличить число АКБ через параллельное соединение аналогичных, но время зарядки такой ячейки по умолчанию ток заряда 1 А.

Для увеличения скорости заряда аккумулятора можно заряжать аккумулятор с помощью дополнительных модулей, например, можно подключить «Модуль зарядки и защиты 1A Li-ion на TP4056 USB type-C» для увеличения тока зарядки еще на 1 А, суммарно 1+1 = 2 А. А если подсоединить несколько таких модулей параллельно, то из каждого будет выходить дополнительно по +1 А для зарядки аккумуляторов. Или использовать один дополнительный модуль для определенного тока заряда.

За защиту аккумуляторов отвечают две микросхемы XB7608.Ток зарядки: 1 А
Входное напряжение DC: 4.5-5.5 В
Напряжение полного заряда: 4.2 В
Выходное напряжение: 12В
Выходной ток: 1.2 А
Защита от переразряда: есть
Ток самопотребления: 20 мА
