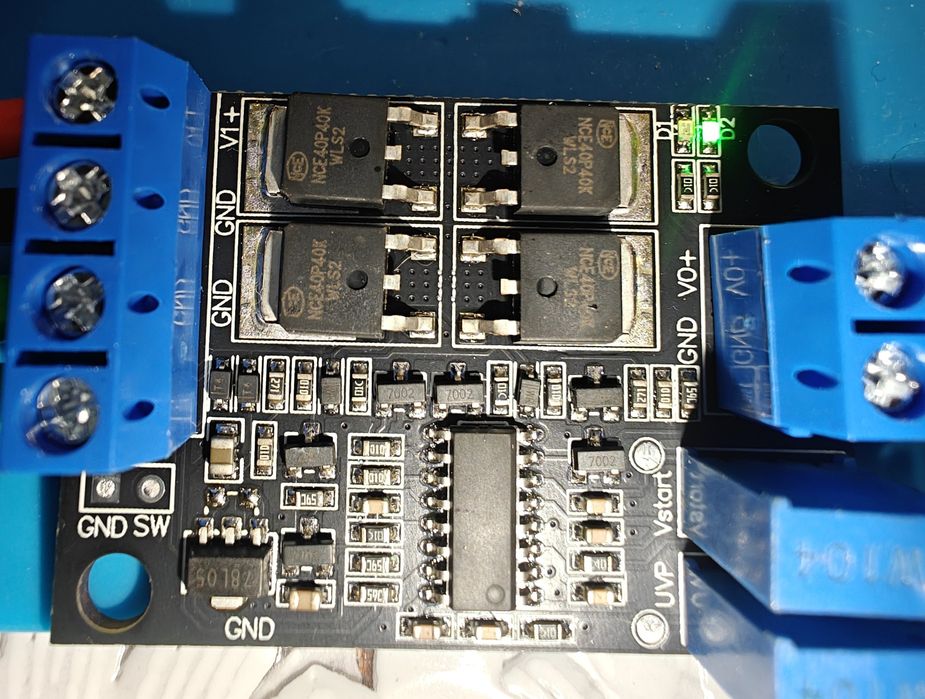

Модуль автоматичного перемикання джерела живлення (ДБЖ) з MOSFET. Пристрій забезпечує безперебійне живлення електронних пристроїв при відключенні основного джерела живлення. Компактний розмір та просте підключення роблять цей модуль зручним у використанні.
модуль безшовного перемикання джерел живлення (UPS) на польових транзисторах (MOSFET).

Функція: Автоматично перемикає навантаження між двома джерелами живлення (наприклад, основним блоком живлення та резервним акумулятором).

Особливість: Забезпечує практично миттєве перемикання з мінімальною затримкою (порядку 0.1 мс), що дозволяє техніці не перезавантажуватися.

Характеристики: Працює з напругою від 5 до 48 В постійного струму.

Управління: Плата оснащена потенціометрами для тонкого налаштування напруги перемикання.

Робоча напруга:6-36V.

Максимальний струм навантаження: 15А

Час перемикання: 0.1мс

Споживання плати: 6мА

Діапазон робочої температури: -40 - 105 град.С

Розмір: 46 * 32 * 15мм

Основа модуля: 8bit MCU та моп-транзистори (мосфети).

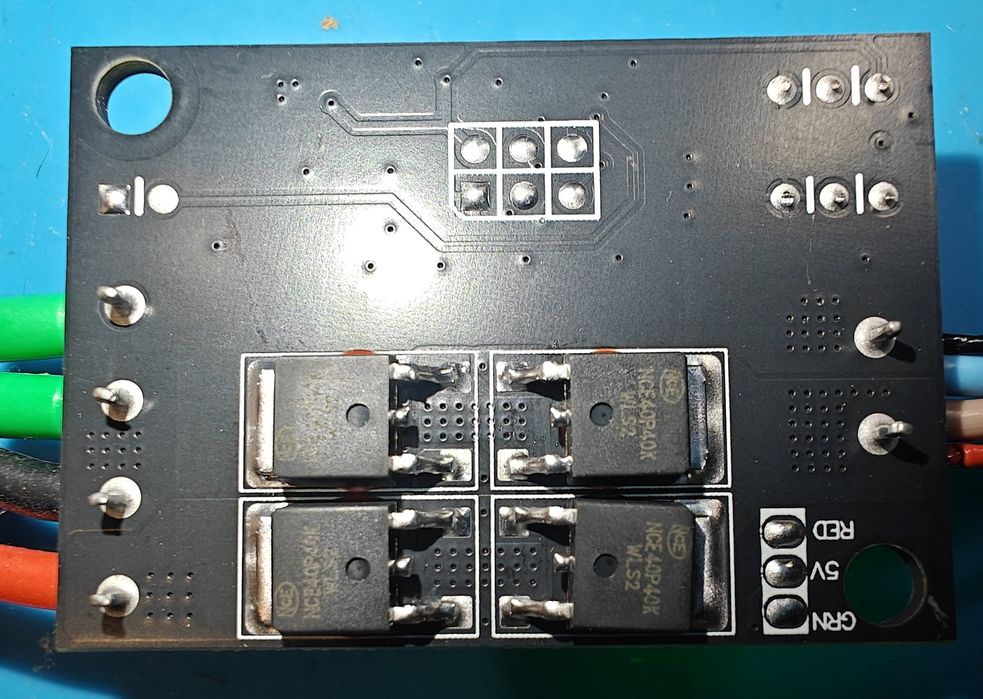

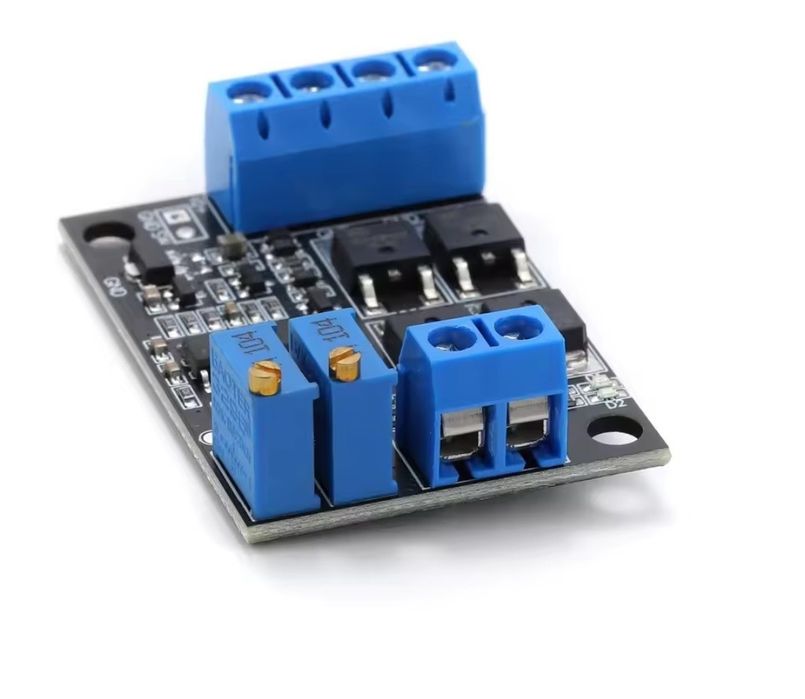

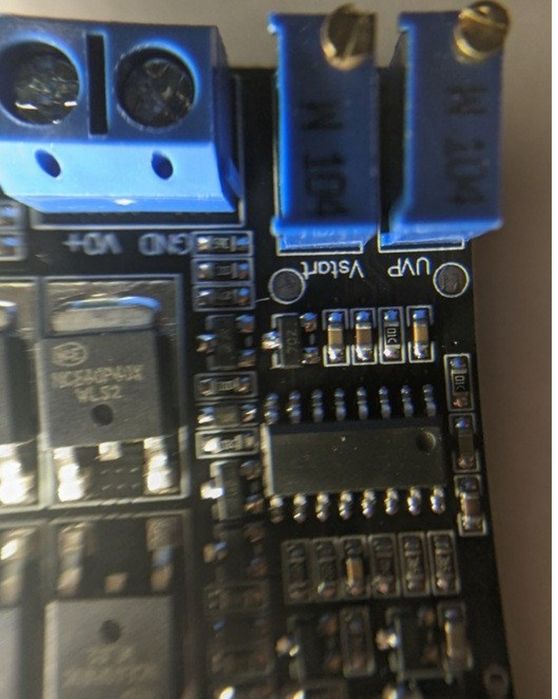

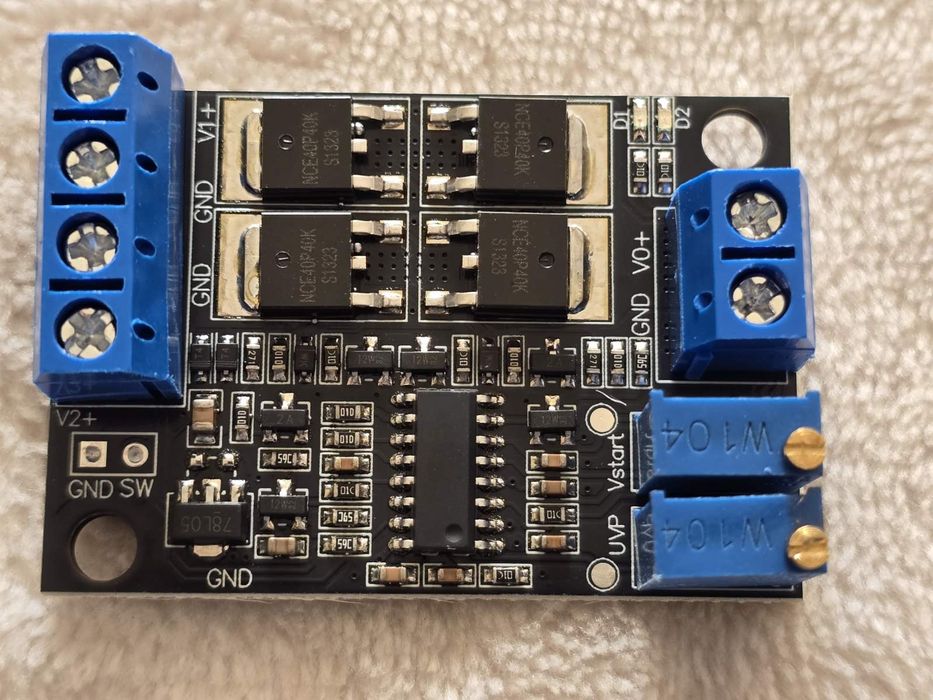

на платі є два сині резистори підстроювальних (потенціометра) W104. А також два контакти біля них — UVP та Vstart.

Це система гістерезисного управління.


UVP - це мінімальне значення напруги на основному джерелі живлення. Коли воно опускається нижче цього значення, йде перемикання на резервне харчування.


Vstart - це напруга на основному джерелі живлення, при досягненні якого - йде переключення на основне джерело живлення.


Це зроблено для того, щоб при коротких імпульсах, а так само при просіданнях напруги від навантаження, не відбувалося хибне перемикання туди-сюди.


Один щуп мультиметра підключаємо до мінуса, а другим – налаштовуємо UPV і Vstart, шляхом підстроювання потенціометрів. Мінус у всіх контактів – загальний.

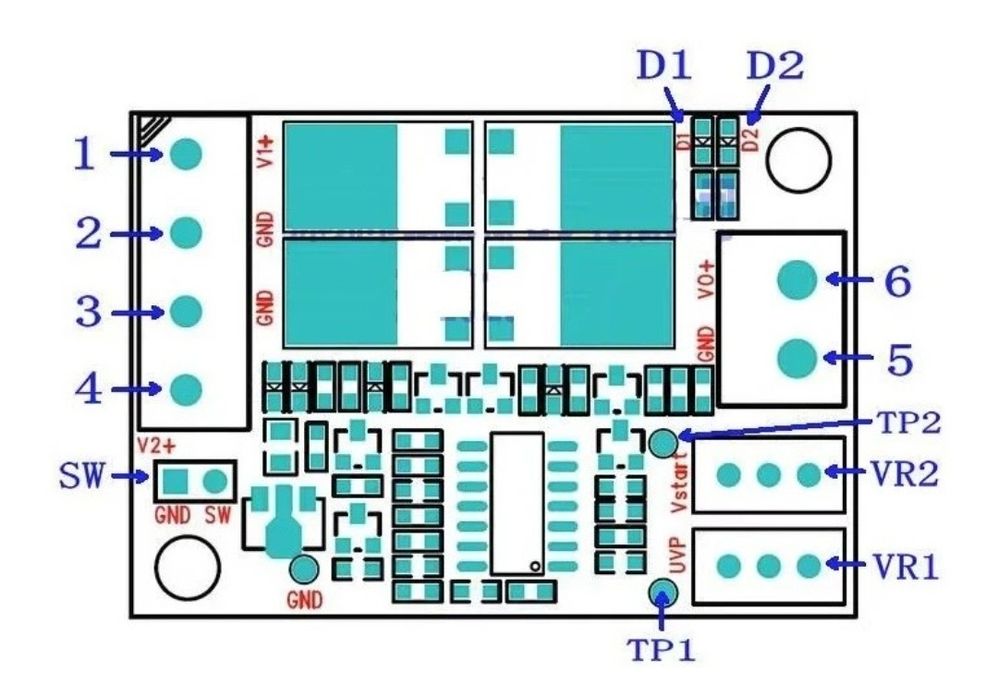

Опис пінів:
PIN 1. Позитивний (+) полюс основного джерела живлення

PIN 2. Негативний (-) полюс основного джерела живлення (земля)

PIN 3. Негативний полюс (-) резервного джерела живлення (земля)

PIN 4. Позитивний полюс (+) резервного джерела живлення

PIN 5. Негативний (-) вихід (земля)

PIN 6. Позитивний вихід (+).

Індикатори:
D1: Червоний світлодіод, який світиться, коли основне джерело живлення V1 увімкнено, і гасне, коли резервне джерело живлення V2 увімкнено.

D2: Зелений світлодіод, який світиться, коли резервне джерело живлення V2 увімкнено, і гасне, коли основне джерело живлення V1 увімкнено.

Потенціометри:
VR1: Потенціометр регулювання напруги перемикання основного джерела живлення. Коли напруга основного джерела живлення нижча за значення, встановлене на VR1, основне джерело живлення буде відключене і перемикатися на резервне джерело живлення.

Напруга перемикання основного джерела живлення VUVP в 5 разів більше напруги на контрольній точці TP1, що розраховується за формулою: VUVP = VTP1 × 5 (V). Наприклад, якщо потенціометр VR1 налаштовано так, що напруга на TP1 дорівнює 2 V, напруга перемикання VUVP = 2 × 5 = 10 V. Коли напруга основного джерела живлення V1 нижча за 10 V, воно буде відключене і перемикатися на резервне джерело. Напруга перемикання за замовчуванням становить 10 V.

VR2: Потенціометр регулювання напруги відновлення основного джерела живлення VSTART. Коли напруга основного джерела живлення вища за значення, встановлене на VR2, резервне джерело живлення буде відключене і повернеться до основного джерела

Напруга відновлення основного джерела живлення VSTART в 5 разів більше напруги на контрольній точці TP2, що розраховується за формулою: VSTART = VTP2 × 5 (V). Наприклад, якщо потенціометр VR2 налаштовано так, що напруга на TP2 дорівнює 2.2 V, напруга відновлення VSTART = 2.2 × 5 = 11 V. Коли напруга основного джерела живлення перевищує 11 V, воно повернеться до основного джерела і резервне джерело буде відключене. Напруга відновлення за замовчуванням становить 11 V.

SW: Перемикач виходу живлення, який можна підключити зовнішньо для керування закриттям і відкриттям виходу.

Розімкнутий: Відкрити вихід.

Замкнутий: Закрити вихід.

Запобіжні заходи:



Модуль не має функції зарядки, і основне джерело живлення не може заряджати резервне джерело.

Необхідно забезпечити, щоб напруга відновлення була вищою за напругу перемикання, інакше можуть виникнути непередбачувані явища, такі як аномальне перемикання.

Після перемикання на резервне джерело живлення, основне джерело живлення повинно повернутися до нормального стану протягом більше 3 секунд перед перемиканням назад на основне джерело.

Контрольні точки TP1 і TP2 розташовані біля потенціометра і є напругою відносно землі. Основне джерело живлення, резервне джерело живлення та вихід мають спільну землю.
