FLASH-память (только в модели Power 28.8) - архитектура низкоуровневое программирования.
FLASH-память позволяет добавлять новые возможности модема,
при помощи загрузки прошивок модема во FLASH-память через ваш компьютер.
Это позволит вашему модему быть всегда современным.

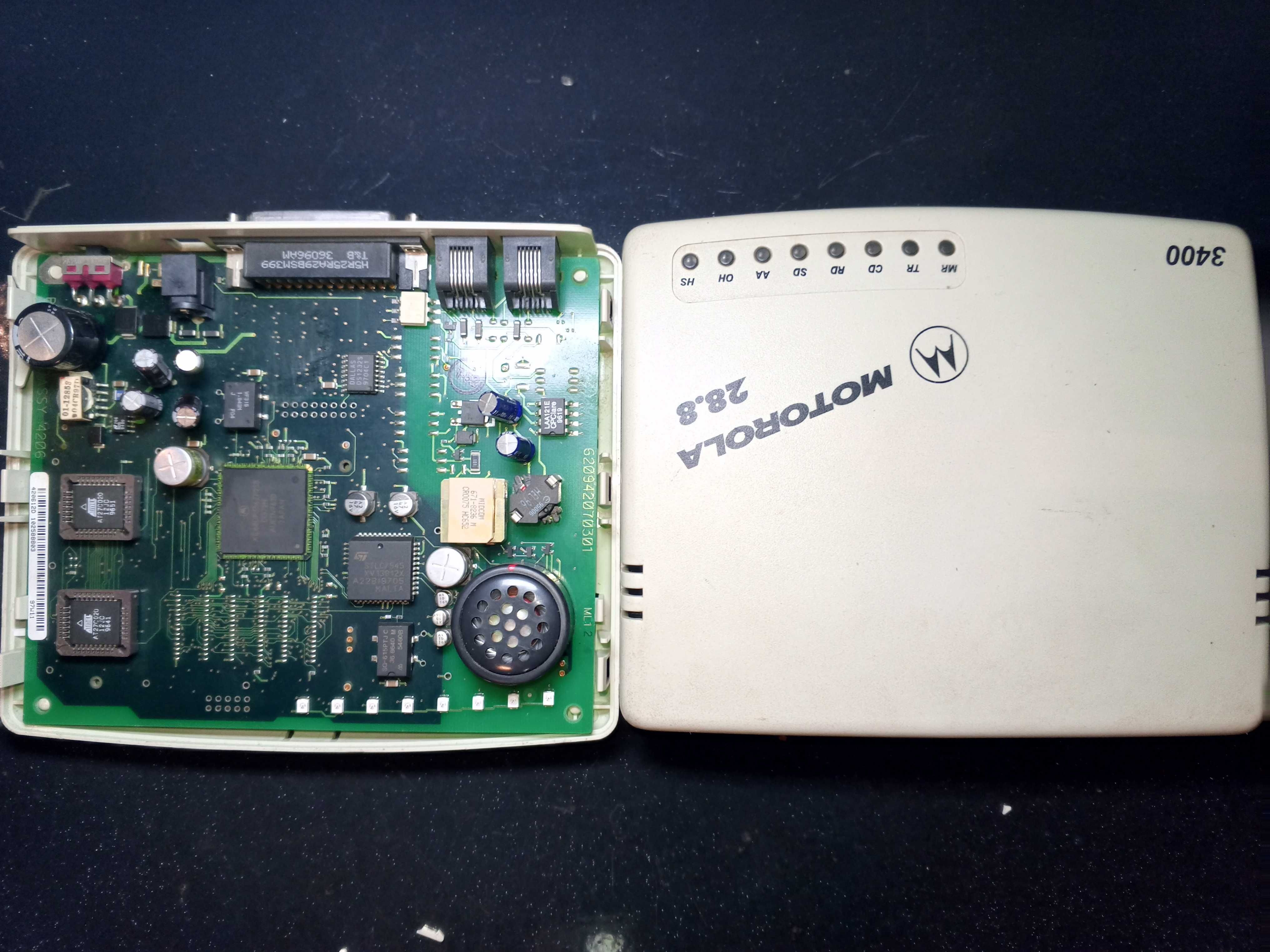

Motorola 3400 — это диалап-модем,
предназначенный для подключения к телефонной линии и передачи данных через коммутируемое соединение.
Он поддерживает стандарт ITU-T V.34, обеспечивая скорость передачи данных до 33,6 Кбит/с.

Основные характеристики

Тип устройства внешний диалап-модем
Интерфейс подключения LPT порт для связи с компьютером
Телефонные порты два разъема RJ-11 для подключения телефонной линии и телефона
Скорость передачи данных до 33,6 Кбит/с по стандарту V.34
Скорость передачи факсов до 14,4 Кбит/с по стандарту ITU-T V.17
Протоколы коррекции ошибок V.42 и MNP
Протоколы сжатия данных V.42bis и MNP5
Поддержка AT-команд для управления модемом
Совместимость с операционными системами Windows 95/98, DOS

Питание

Работает от внешнего блока питания
Потребляемая мощность зависит от режима работы

Дополнительные функции

Автоматическое определение типа входящего вызова
Поддержка тонального и импульсного набора
Функция автоответа и автоматического набора номера

Motorola 3400 — надежное устройство для работы с коммутируемыми телефонными линиями, обеспечивающее стабильное соединение и поддержку факсимильной связи.

Основное оборудование

1. Motorola Моторола

Адрес 5000 Bradford Dr, Huntsville, AL 35805-1993 США
Ассамбляж ASS'Y NO 62095429-07
Дата выпуска DATE CODE 1397 обычно у Motorola
и других производителей дата код — это год и неделя,
1397 может означать 1997 год, 39-я неделя
Серийный номер SERIAL 102588803
Модель 3400
Информация по питанию
Для использования с сертифицированным источником питания класса 2,
выходной ток не должен превышать 10µA
Сертификация CE, TÜV
Примечание
FOR USE WITH A CERTIFIED POWER SUPPLY HIGH CLASS 2 OUTPUT S RATED OUTPUT NOT TO EXCEED 10µA требуется качественный сертифицированный блок питания, чтобы не превысить малый ток утечки.

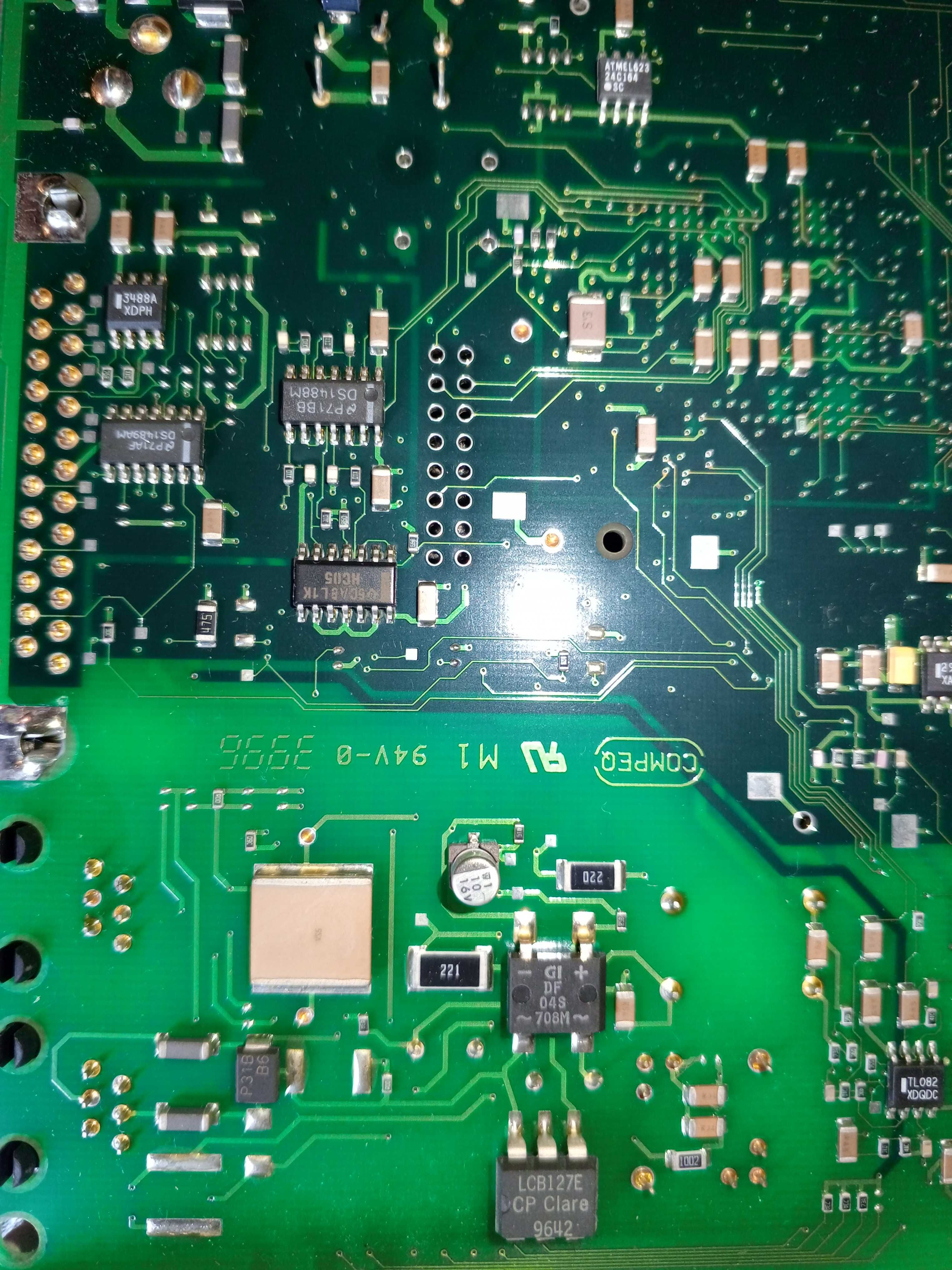

Маркировка платы

COMPEQ M1 94V-0 3996

COMPEQ — это производитель печатных плат PCB из Тайваня
M1 — возможно модель или тип платы
94V-0 — это класс огнестойкости материала платы по UL стандарту материал устойчив к возгоранию
3996 — возможно заводской номер партии или дата

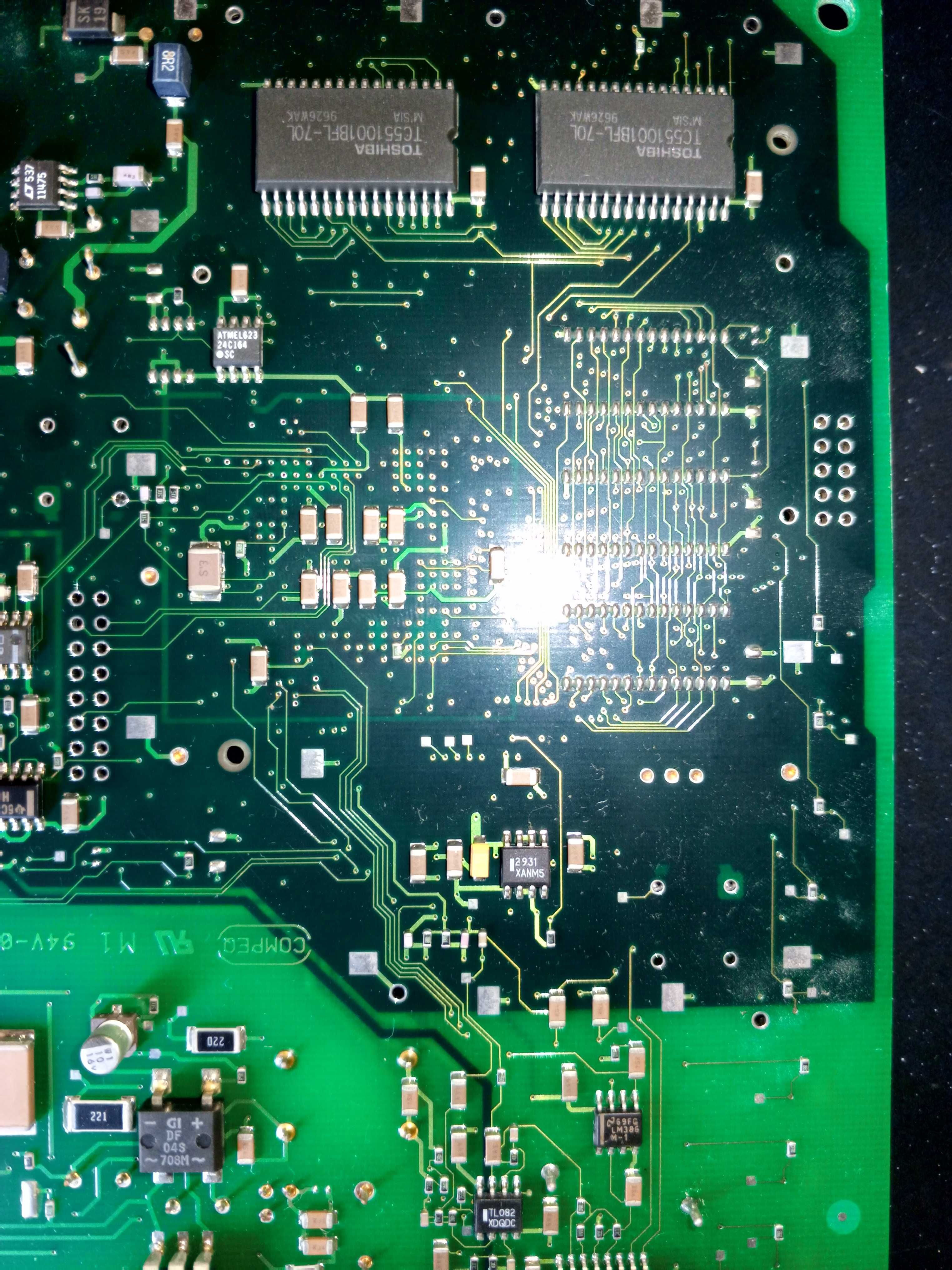

Устройства на плате

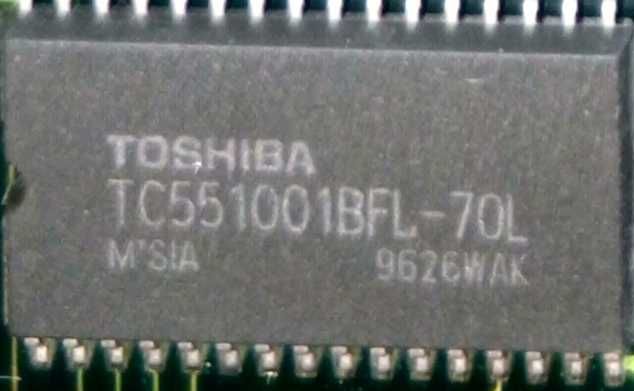

TOSHIBA TC551001BFL-70L
Это микросхема памяти — 1 Мбит CMOS Static RAM SRAM с временем доступа 70 нс
M'SIA 9626WAK — произведено в Малайзии, дата 1996, 26-я неделя

AIMEL AT270020 12JC 9641
Вероятно, это микросхема памяти типа EEPROM или FLASH
Дата 1996, 41-я неделя

S77 STLC7545 XV13912X A22B19705 MALTA
STLC7545 — это микросхема Bluetooth-контроллера производства STMicroelectronics
MALTA — возможно код производства или место

SG-615PTJC 36.8640 M W 5460B
SG-615PTJC — кварцевый резонатор или генератор с частотой 36.8640 МГц
Используется для тактирования цифровых систем

DALLAS DS1232S 9704C-1
DS1232S — это микросхема Watchdog Timer и Power-Fail Reset Circuit производства Dallas Semiconductor ныне часть Maxim Integrated
9704C-1 — дата и серийный код 1997, 4-я неделя

Итог

Плата — это высокотехнологичный электронный модуль с памятью SRAM и EEPROM, микроконтроллером/блютуз контроллером STLC7545, кварцевым резонатором на 36.864 МГц и специализированной микросхемой контроля питания и сброса от Dallas. Производитель платы — COMPEQ, плата изготовлена из огнестойкого материала 94V-0.

Корпус и сборка — Motorola, модель 3400, с соответствующей сертификацией и требованиями по питанию.

MOTOROLA 5000 BRADFORD DR HUNTSVILLE, AL 35805-1993
CE
ASS'Y NO: 62095429-07
DATE CODE: 1397
SERIAL: 102588803
MODEL: 3400
APPROVAL NO.:
FOR USE WITH A CERTIFIED POWER SUPPLY. HITH CLASS 2 OUTPUT (S): RATED OUTPUT NOT TO EXCEED 10UA. POUR UTILIZER AVEC UNE ALIMENTATION CERTIFIEE DOTEE DE SORTE DE CLASS 2 AVEC CHARACTERISTIQUES HOMINALES DE SORTE H EXCEDEZ PAS 10UA.
TÜV
PRODUCT SERVICE
*102588803*

Плата:
COMPEQ M1 94V-0 3996

устройства:
TOSHIBA
TC551001BFL-70L
M'SIA
9626WAK

AIMEL
AT270020
12JC
9641

S77
STLC7545
XV13912X
A22B19705
MALTA

SG-615PTJC
36.8640 M
W
5460B

DALLAS DS1232S 9704C-1

Факс/модем Motorola Lifestyle 28.8
Факс/модем Motorola 3400 Pro
Факс/модем Motorola Power 28.8
Протоколы передачи данных V.34, V.32bis, V.32, V.23, V.22bis, V.22, V.21, Bell 212, Bell 103
Протоколы передачи факсов Group III, Class 1; V.17, V.29, V.27ter,V.21
Скорости передачи данных 28800, 26400, 24000, 21600, 192*******00, 14400, 12000,************ 4800, 2400, 1200, 300bps
Скорости передачи факсов 14400, 12000,************ 4800, 2400, 1200, 300bps
Пропускная способность до 115,2 Kbs
Протоколы коррекции ошибок / сжатия данных V.42/V.42bis, MNP 2-5
Линии связи 2-х проводные коммутируемые (обычные телефонные);
Режим работы асинхронный
Чувствительность входного сигнала динамичная до -43 dBm, без возможности регулировки пользователем
Уровень выходного сигнала от -9 до -30dBm, с возможностью регулировки пользователем
Комплектация: модем, источник питания на 220В, провод для подключения телефона, руководство пользователя на англ. языке, коммуникационная программа QuickLinkIIFax (дискета и руководство), регистрационная карточка, комплект бесплатно прилагаемых программ.

Использование процессора Motorola 68356 с RISC-технологией. Повышение быстродействия, качества и надежности работы модема, за счет разработки процессора для V.34 протокола.

Полная реализация протокола V.34. Поскольку фирма Motorola является разработчиком протокола V.34, то все достоинства этого протокола: автоматическая адаптация скорости передачи, увеличение количества несущих, протокол инициализации модема V.8, прекодировка и другие реализованы полностью, в отличие от некоторых модемов других фирм, которые используют усеченные варианты протокола V.34.

Автоматическая адаптация скорости передачи - регулирует скорость вверх или вниз в зависимости от условий в линии. Модем постоянно проводит тестирование линии и в случае ухудшения условий передачи (шумы в линии и т.д.) происходит автоматическое понижение скорости передачи, если условия передачи нормализуются — происходит автоматическое повышение скорости. Не все модемы других фирм-производителей с V.34 могут автоматически повышать скорость передачи.

Возможность удаленной конфигурации. Данная функция позволяет Вам изменять установки модема из другого местоположения, по телефонной линии.

Защита доступа с помощью Пароля и Обратного звонка (callback). Предотвращение несанкционированной связи осуществляется с помощью возможности задавать Пароли (Lifestyle и 3400 Pro - для 2-х пользователей; Power - для 9-и пользователей) и использования функции Обратный звонок (callback) (Lifestyle и 3400 Pro - для 2-х номеров; Power - для 9-и номеров).

Регулировка уровня выходного сигнала от -9 до -30 dBm. Возможность вручную подстроиться под работу своей телефонной линии.

Поддержка протоколов V.34, V.32bis, V.32, V.22bis, V.22, V.23, V.21; Bell 212, 103. Совместимость с основными протоколами ITU и стандартами Bell дают возможность связываться со всеми распространенными модемами.

Поддержка протоколов V.42/V.42bis и MNP 2-5 исправления ошибок и сжатия данных. Данные протоколы позволяют увеличить скорость передачи данных до 115,200 bps и достоверность передаваемой информации за счет сжатия (компрессии) данных и коррекции ошибок.

Высокая скорость передачи факсов с использованием ClearFax™ (Т.30). Отправление и получение факсов на скоростях от 14,400 bps до 2400 bps, с коррекцией ошибок при соединении с модемами фирмы Motorola.

Полная совместимость факса с Group III и со всей системой команд Class1. Отправление и получение факсов на высоких скоростях.

Способность различать тип звонка. Автоматически различает звонки трех типов: голос, данные и факс, что позволяет использовать только одну телефонную линию.

Экран помощи. Модем содержит аппаратно-зашитый HELP (вариант руководства пользователя). Эта интерактивная помощь обеспечивает быструю ссылку с возможностью поиска нужной информации.

FLASH-память (только в модели Power 28.8) - архитектура низкоуровнего программирования. FLASH-память позволяет добавлять новые возможности модема, при помощи загрузки прошивок модема во FLASH-память через ваш компьютер. Это позволит вашему модему быть всегда современным.

P.S. от компании Dzik. Модели Lifestyle и 3400 Pro идентичны, но 3400 Pro - это модель для европейского рынка - в ней несколько изменены программные установки по умолчанию. По нашей информации, для российских пользователей различия между этими моделями несущественны. Например, в 3400 Pro ограничена возможность быстрого автодозвона, но это отменяется настройкой соответствующего регистра.
В общем, у модемов Motorola серии 3400 очень хорошая репутация.
