MINI 360 1В-23В понижающая плата преобразователь модуль DC-DC LM2596
MINI 360 1В-23В понижающая плата преобразователь модуль DC-DC LM2596
MINI 360 1В-23В понижающая плата преобразователь модуль DC-DC LM2596
Опубликовано 01 февраля 2023 г.

MINI 360 1В-23В понижающая плата преобразователь модуль DC-DC LM2596

35 грн.

РекламироватьПоднять
  • Бизнес

  • Состояние: Новое

  • OLX Доставка

Описание

Понижающая плата DC-DC mini 360

Модель: HX-MINI-360

Продажа от 5 штук.
От 50шт - 30грн
От 100шт - 26грн

Есть объёмы)

Наш сайт: Smart-home.com.ua

В Киеве возможен самовывоз с Позняков. Есть отправка Новой почтой

-Бесплатная консультация и подбор оборудования;
-Принимаем заказы круглосуточно;
-Отправка в день заказа;
-Помощь в настройке купленного товара;
-Работаем по дропшиппингу;
-Скидки оптовым клиентам;

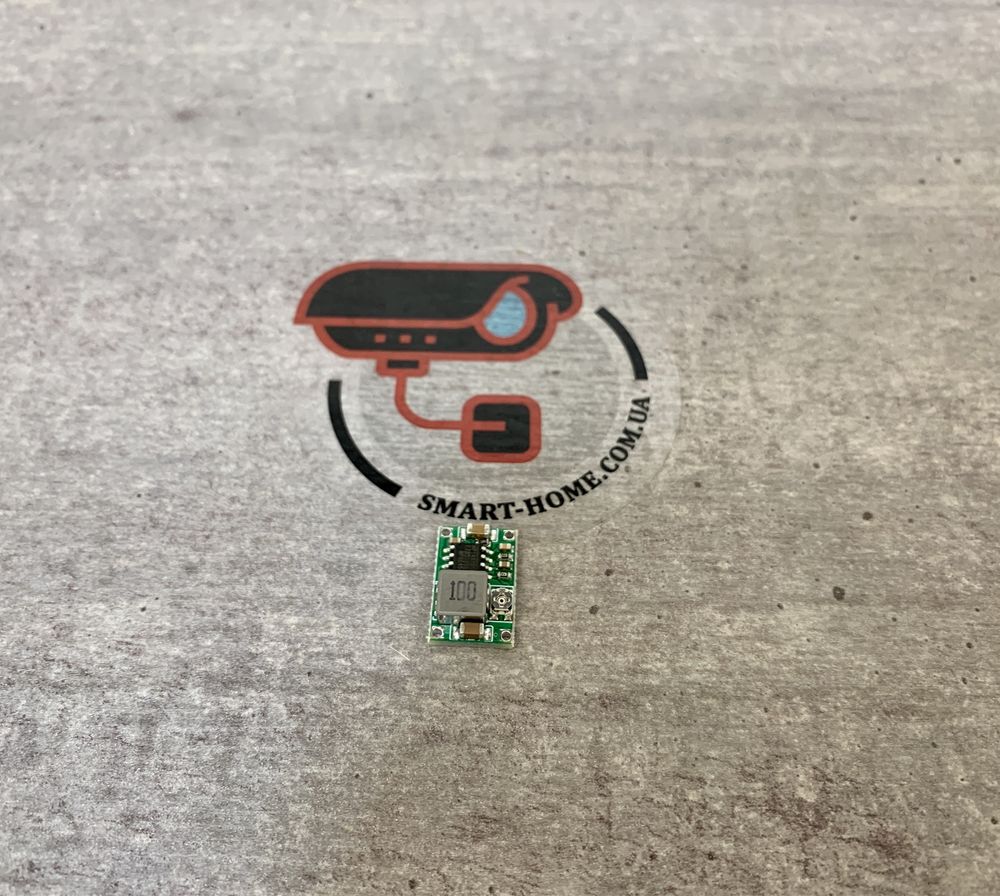

HX-MINI-360 представляет собой понижающий преобразователь DC-DC с возможностью регулировки выходного напряжения. Благодаря компактным размерам модуля, его можно использовать для питания видеорегистраторов, сетевых оборудований и т.д. Также конвертер хорошо подойдет для питания цифрового вольтметра-амперметра.

Модуль HX-MINI-360 спроектирован на основе микросхемы MP2307DN и прочих вспомогательных компонентов. Диапазон входного напряжения микросхемы составляет от 4,75 до 23 В, а выходного напряжения от 0.925 до 17 В. Разница между входящим и выходящим напряжением не должна превышать 15 В. Частота переключения 340 КГц, которая дает возможность получить большие значения силы тока нагрузки. Максимальный ток преобразователя составляет 3 А. При нагрузке тока до 1,8 А микросхема не нагревается и отсутствуют большие колебания напряжения. На плате имеется подстроечный резистор для регулирования значений выходного напряжения. При работе с пороговой силой тока и длительной работе конвертера необходимо установить теплоотвод в виде радиатора. Плата обладает защитой от перегрева (при достижении 160 °C преобразователь отключается).

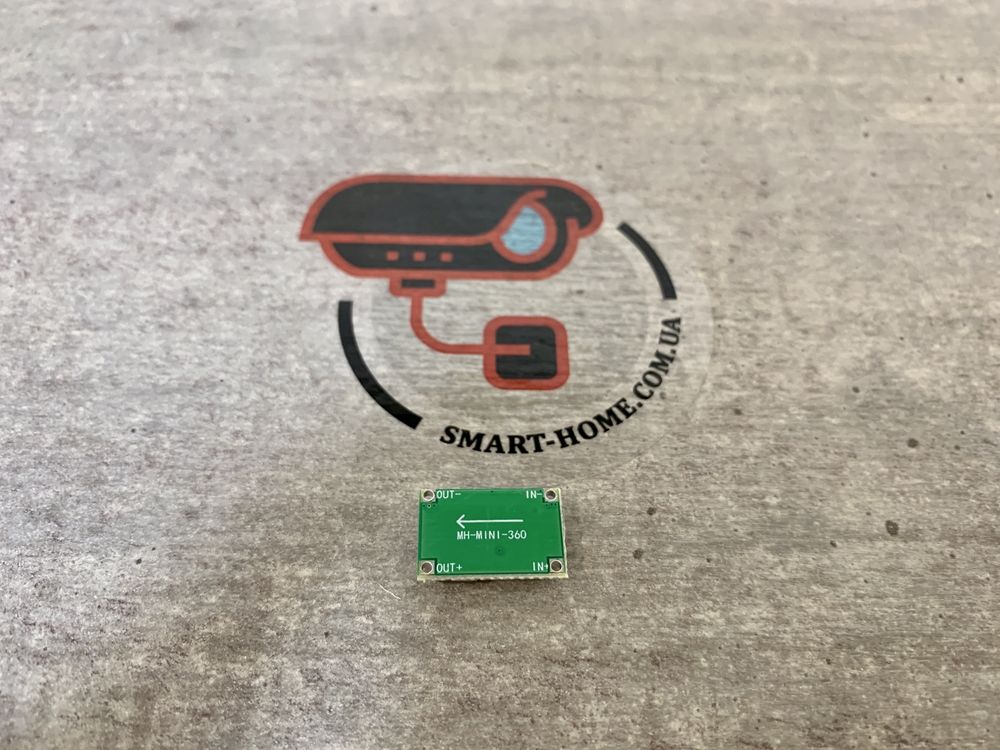

Плата модуля имеет 4 вывода:

IN+: входное напряжение 4 - 23 В
IN-: «земля»
OUT+: выходное напряжение 0.925 - 17 В
OUT-: «земля»

Обратите внимание, что микросхема модуля не обладает защитой от переполюсовки. При необходимости можно установить диод Шоттки на вход платы, который обеспечит защиту от переполюсовки.

В комплект радиатор не входит.

Технические характеристики преобразователя:

Микросхема MP2307DN
Входное напряжение, В 4 ... 23
Выходное напряжение, В 0,925 ... 17
Максимальный выходной ток, А 3 (1.8А без радиатора)
КПД, % 95
Частота ШИМ, КГц 340
Рабочая температура, °C -45 ... +85
Размеры модуля, мм 17 x 11 x 3,8
