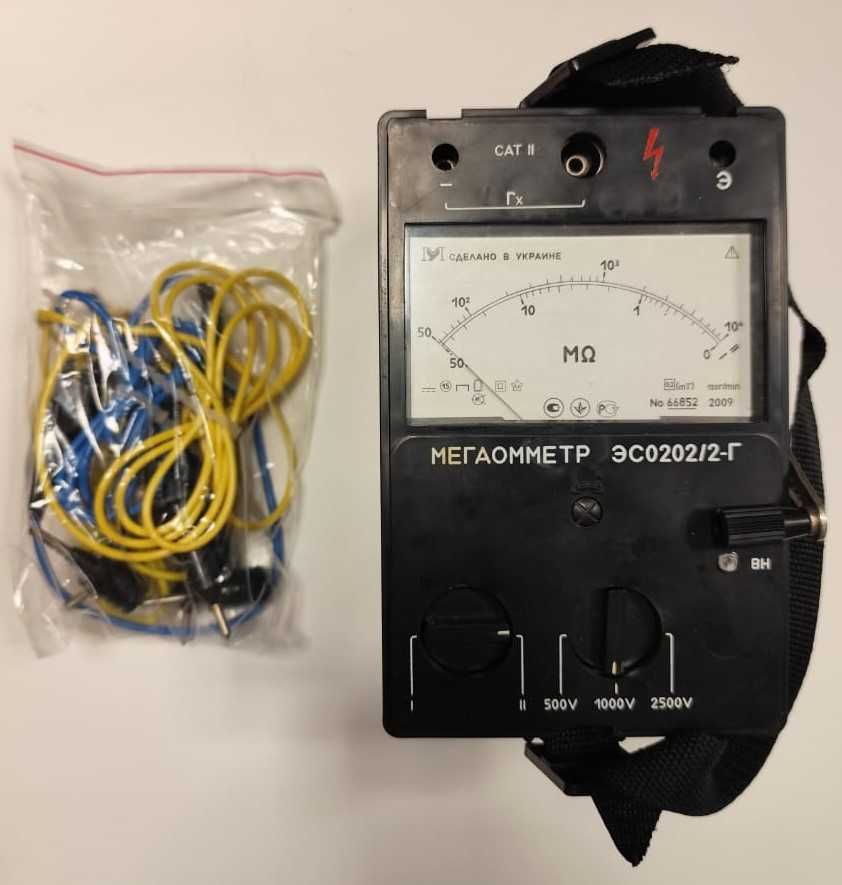

Мегаомметри типу ЭС0202/2-Г призначені для вимірювання опору ізоляції різних електропристроїв, що не знаходяться під напругою.

Технічні характеристики

Діапазони вимірювання опору ізоляції, значення напруги на затискачах приладу наведено нижче:

Умовне позначення

Діапазон

вимірювань, МΩ

Вимірювальна напруга, V

ЭС0202/2-Г

0–10000

500±50

1000±100

2500±250

Для мегаомметрів ЭС0202/2-Г вказано напругу при розімкнених контактних гніздах.

При номінальному струмі напруги будуть відповідно, не менше: 300 V,700 V, 1600 V.



Номінальний струм мегаомметра ЭС0202/2-Г щонайменше 0,6 mA.

Клас точності, виражений у вигляді відносної похибки за ДСТУ OIML R 34:2014, 15.

Межі значень основної відносної похибки, що допускаються, дорівнюють ±15 % від вимірюваного значення.

Час встановлення показань вбирається у 15 s.

Режим роботи мегаомметрів уривчастий. Вимірювання – 1 min, пауза – 2 min.

Робоче положення – горизонтальне розташування площини шкали.

Живлення мегаомметрів здійснюється від вбудованого електромеханічного генератора. Швидкість обертання рукоятки генератора (120...144) r/min.

Характеристики
Габаритні розміри мегаомметрів – 150 mm х 130 mm х 200 mm.

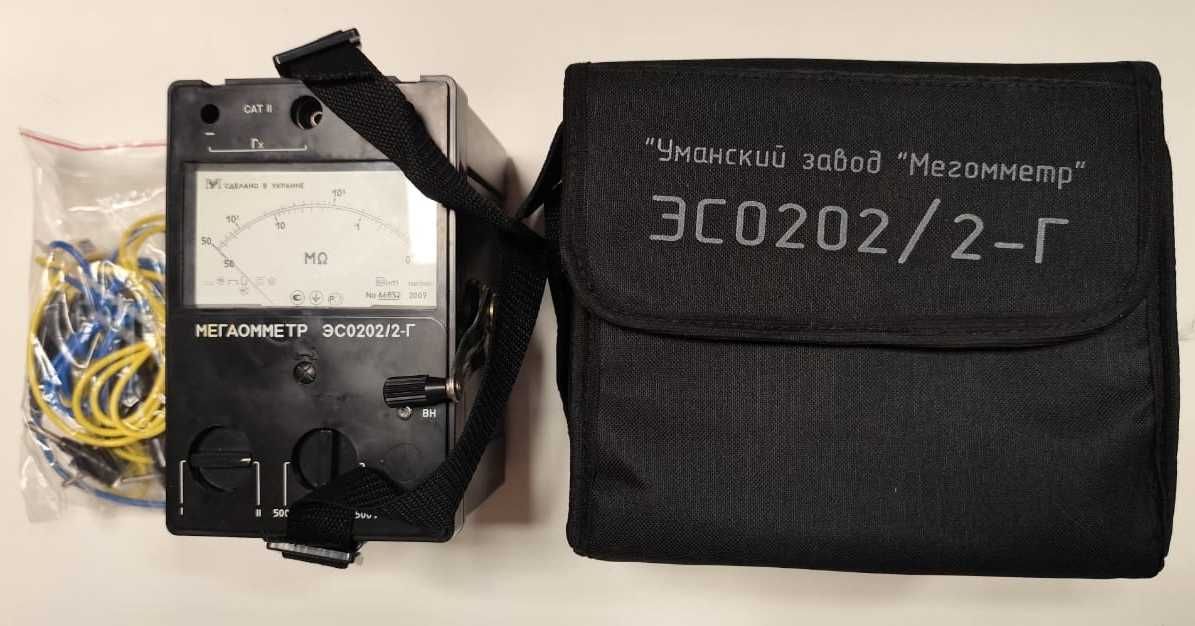

Габаритні розміри сумки – 210 mm х 150 mm х 230 mm.

Маса мегаомметра, не більше 2,2 kg.

Маса комплекту поставки, не більше 2,5 kg.

Умови експлуатації:

– температура навколишнього повітря від мінус 30 °С до плюс 50°С;

– відносна вологість повітря до 90% при температурі плюс 30°С.
