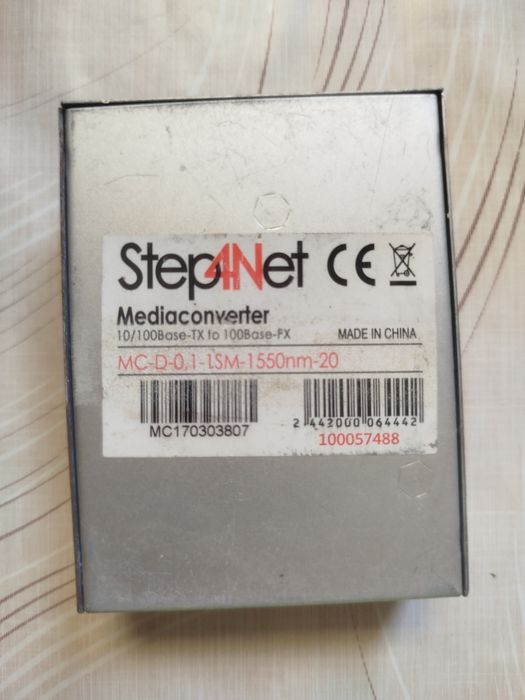

Медиаконвертеры Step4Net предназначены для преобразования сигнала из стандарта 10BASE-T/100BASE-TX Fast Ethernet на витой паре в сигнал стандарта 100BASE-FX Fast Ethernet по одномодовому оптоволокну.

Поддерживая технологию WDM, медиаконвертеры Step4Net позволяют одновременно передавать и получать сигналы на длинах волн 1310 нм и 1550 нм по одному оптическому волокну на расстояние до 20 км.

Каждый медиаконвертер оснащен 1 портом RJ-45 для витой пары и 1 портом для оптического кабеля (SC-коннектор) и может использоваться, как отдельное устройство либо устанавливаться в универсальное 14-слотовое шасси для медиаконвертеров — FoxGate EC-F14 и Step4Net MC-F14.

В устройстве установлен интеллектуальный чипсет IP175. Устройства комплектуются внешним блоком питания 100-240 В, 50 Гц.

Модификации конвертеров:

MC-R-0,1-1SM-1310nm-20

Медиаконвертер,10/100Mbps, для работы по одному волокну 1550T/1301R,

20 км, внешний блок питания +5/220B

MC-R-0,1-1SM-1550nm-20

Медиаконвертер,10/100Mbps, для работы по одному волокну 1550T/1301R,

20 км, внешний блок питания +5/220B

На лицевой панели расположены разъемы и индикаторы:

Оптический разъем типа SC/PC;

Разъем RJ-45 для подключения к Ethernet 10/100BASE-TX устройствам.

Кроме того, на лицевой панели имеются светодиодные индикаторы, которые информируют о наличии питания, а также скорости передачи и статусе сетевого и оптического интерфейсов.

Характеристики

Стандарты

IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX/FX, IEEE 802.3ab, IEEE 802.3E

Индикаторы FEF, FXL, PWR, TXL, SPD, FDX

Автоопределение для Ethernet 10/100 Мбит, Full/Half Duplex

Размеры 94 × 70 × 26 мм

Температура окружающей среды при работе 0~70 °C

Температура окружающей среды при хранении -40~85 °C

Влажность от 10% до 90% без конденсата

Питание 5В 1A, внешний адаптер питания
