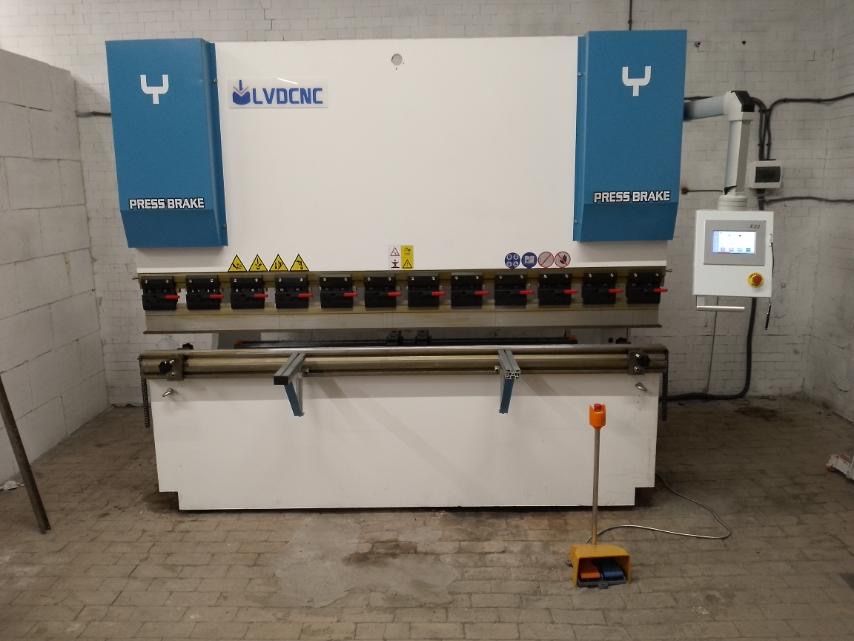

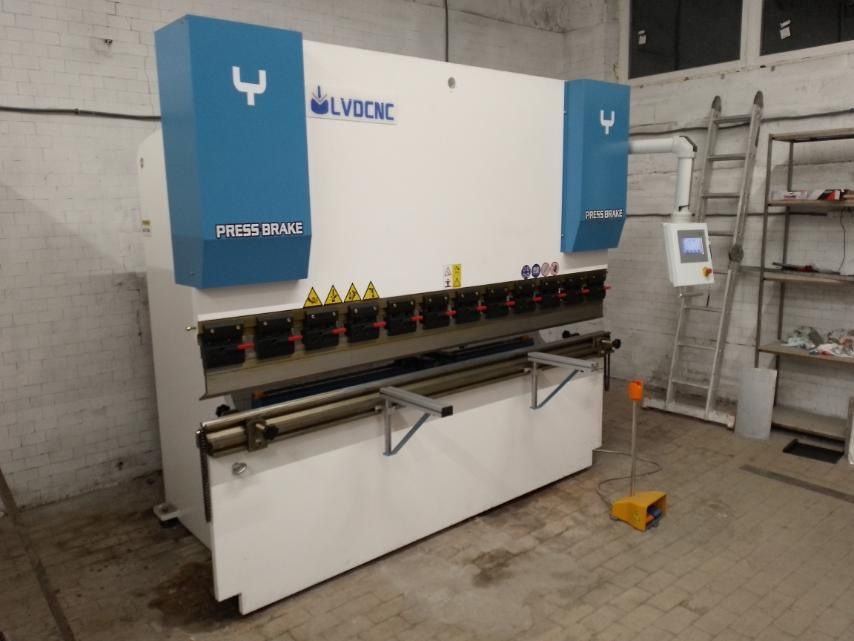

ЛИСТОГИБОЧНЫЙ ПРЕСС

Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.

Система ЧПУ E22 имеет:

Программирование угла гиба в градусах;
Управление осями с точностью 0,1 мм;
Библиотека инструментальной оснастки;
Память 30 программ: в каждой программе до 15 рабочих шагов;
Возможность корректировки угла гибки;
Работа в метрической и дюймовой системах.
Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

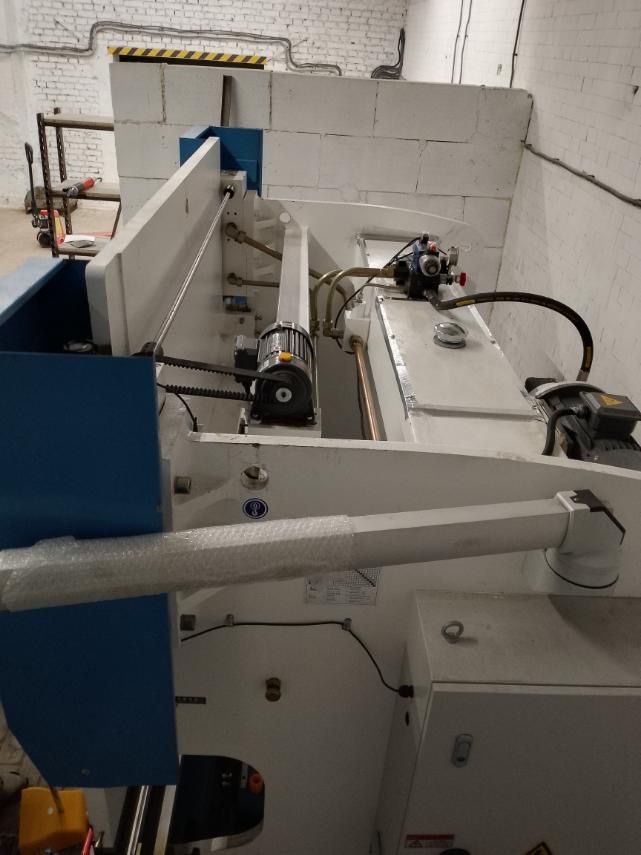

Гидравлическая система Bosch-Rexroth (Германия)

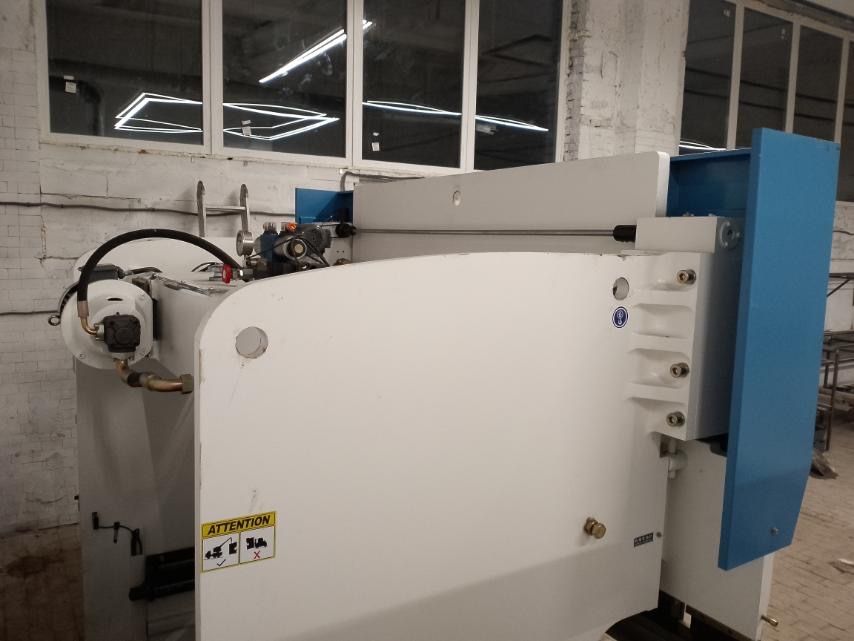

Листогибочные прессы серии имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ E21. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре.

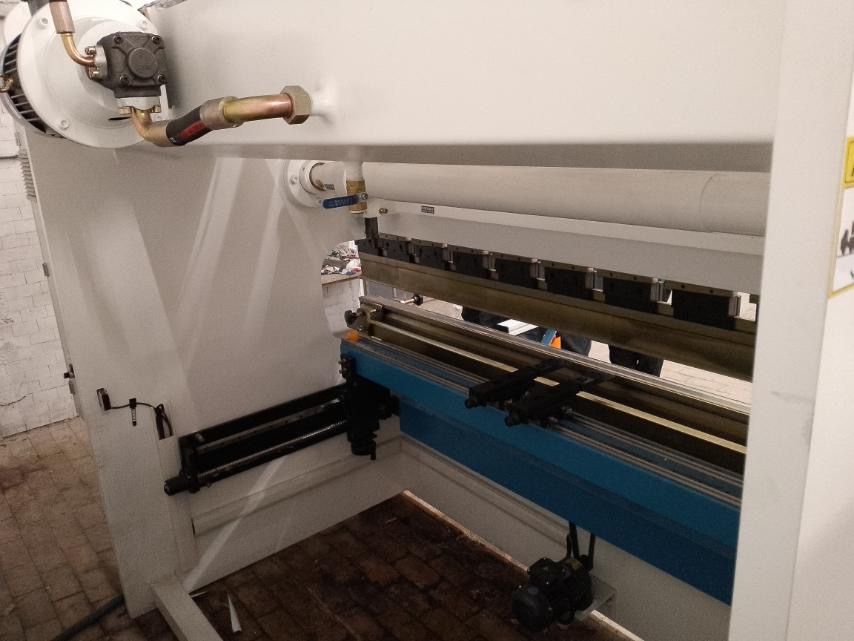

Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи. Непосредственное управление приводами по осям производится частотным преобразователем.

Усилие, тонн 80
Длина рабочего стола, мм 2500
Расстояние между колоннами, мм 2000
Глубина зева, мм 250
Ход пуансона 120
Расстояние между столом и траверсой, мм 350
Скорость рабочая/ обратного хода, мм/с 10\80
Мощность двигателя, кВт 7,5
Габариты, ДхШхВ, мм 2900x1650 x2250
Вес нетто/брутто, кг 4700/4800
