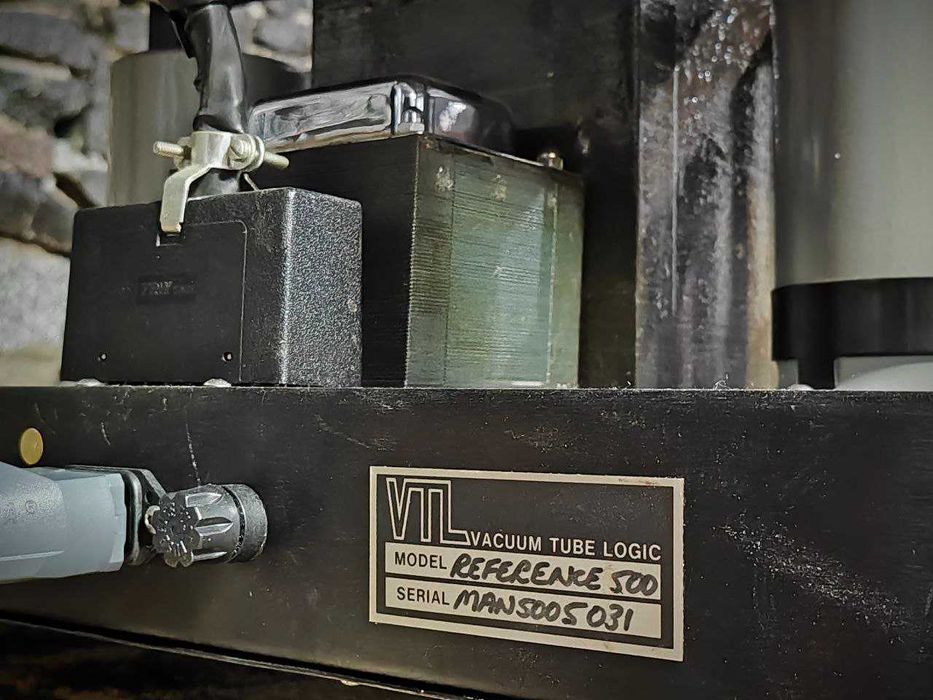

Легендарні та рідкісні підсилювачі потужності Manley VTL Reference 500

Моноблоки Manley Ichiban і 500-ватний, пізніше відомий як 600-ватний, були створені на старій фабриці VTL ще до поділу Manley-VTL, що відбувся в 1993 році. На той час вони були флагманськими моделями Manley в серії Designer's Reference Series. Обидва мали 12-вихідні лампові конструкції. Ichiban були тріодними, з вихідною потужністю близько 200 Вт (звідси і менший вихідний трансформатор), і їх можна було знайти як в комплектації EL34, так і в KT90. KT90 вперше з'явилися в 1990 році. Моделі 500-х і 600-х років мали ультралінійну конфігурацію (з набагато більшим вихідним транзистором) і використовували або GE 6550A в 500-х до 1990 року, або KT90 в 600-х після 1990 року. Вхідною лампою завжди була 12AT7A або 6201. У деяких ранніх моделях використовувалися лампи 12BH7A, хоча в більшості серійних моделей використовувалися лампи 6350. Ці два типи ламп мають сітки і катоди, поміняні місцями на розкладці, тому зверніть увагу, що 6350 і 12BH7A НЕ взаємозамінні без переробки друкованої плати!

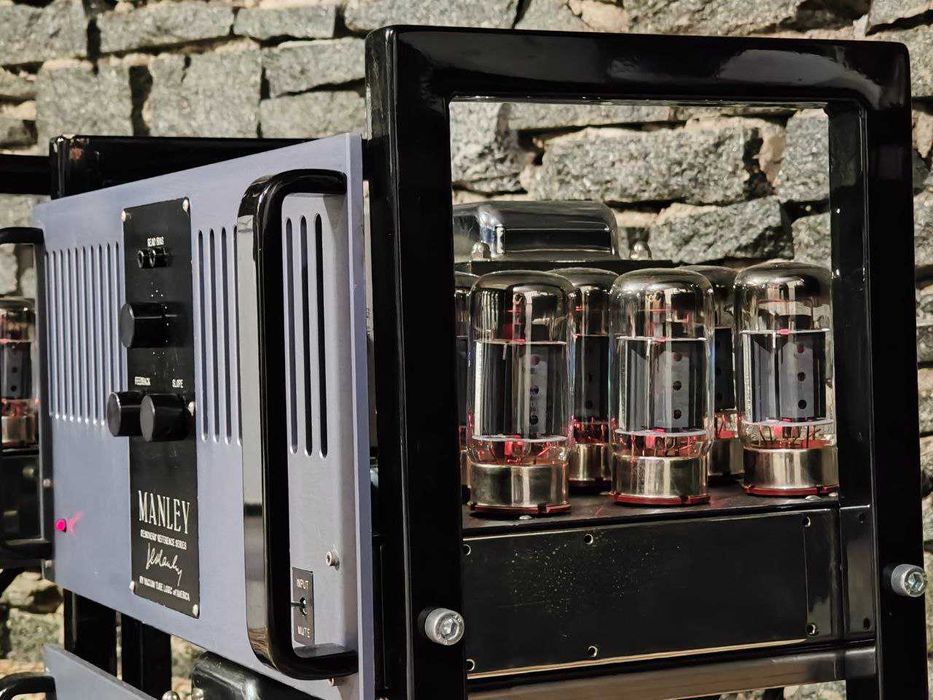

Підсилювачі Manley Ichiban мали суцільні дерев'яні боковини з падука, в той час як 500/600-ті мали зварені сталеві боковини з порошковим покриттям. Цікавими особливостями цих підсилювачів були регульовані регулятори «нахилу» і «зворотного зв'язку», що дозволяли користувачеві вибирати різні значення ємності і опору зворотного зв'язку відповідно. Також зручними були встановлені на передній панелі гнізда для зчитування зсуву і селектор зчитування ламп, хоча для фактичного регулювання зсуву все одно доводилося звертатися до верхньої деки підсилювача. Як це зробити, дивіться тут. Багато пізніших Manley 600 і ICHIBAN мали MIT-Multicaps. А деякі з них навіть мали перемикачі TRIODE / TETRODE. Але жоден з них ніколи не отримував повноцінної інструкції з експлуатації, окрім загальної інформації, що містилася в книзі VTL.

SPECIFICATIONS
Driver High current double 6350

Input l x 12AT7WA

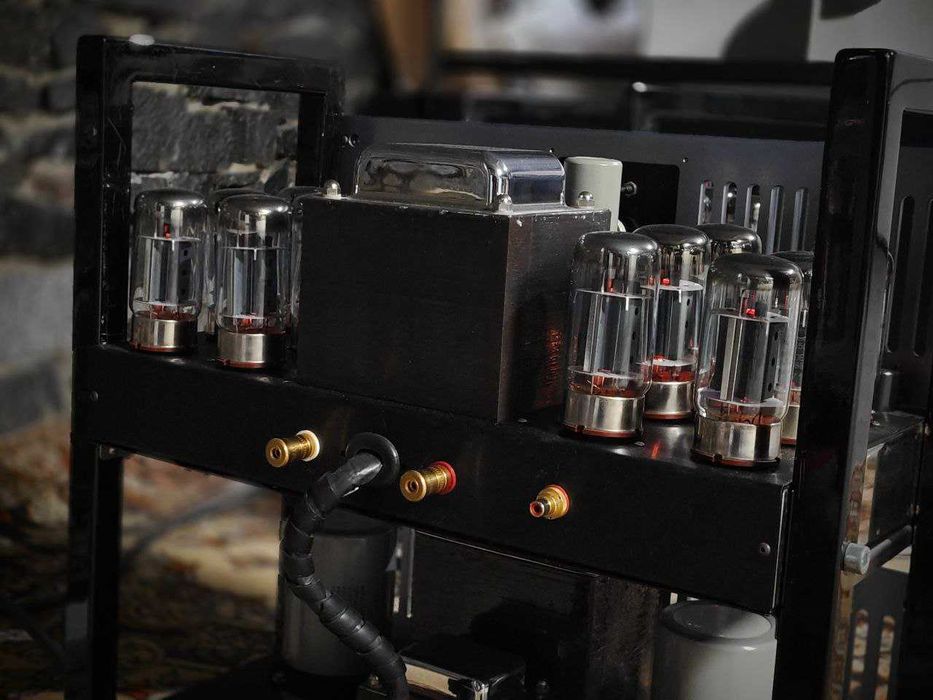

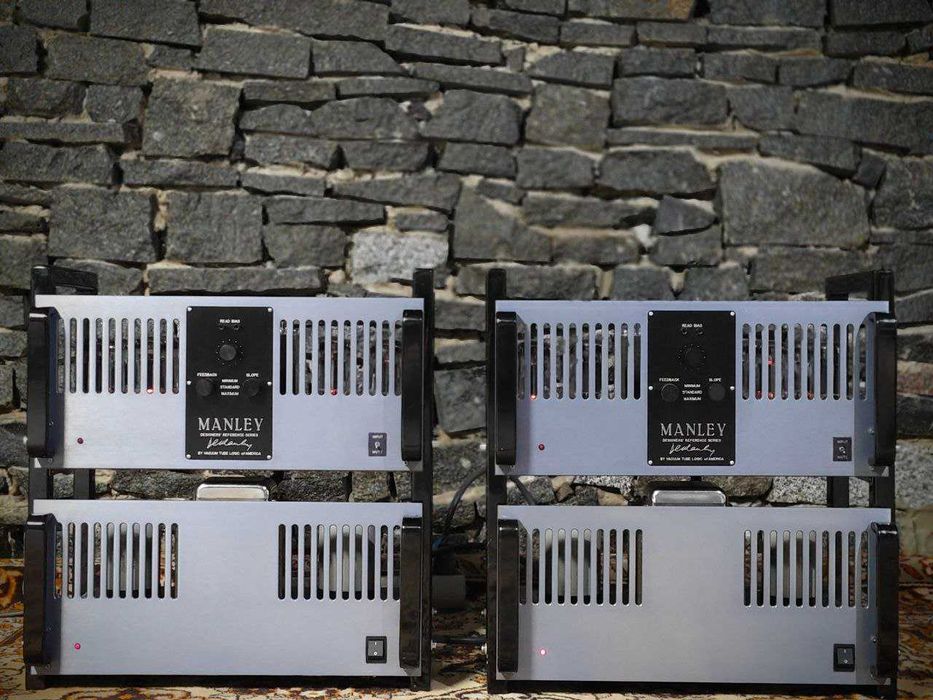

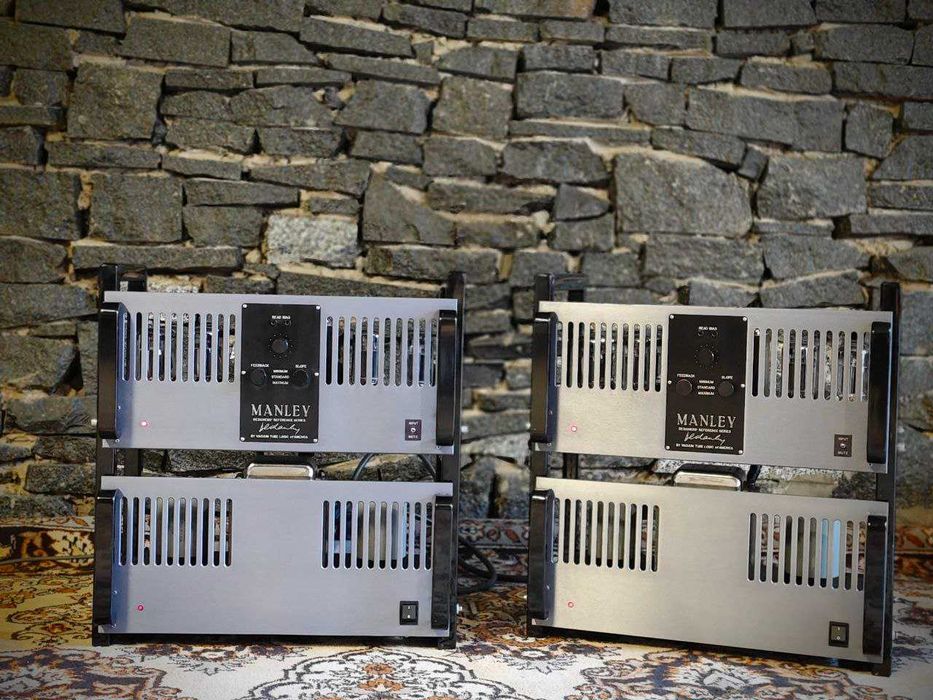

Audio chassis on top, power supply chassis on bottom

The IEC detachable power cord is in the MIDDLE of the lower (power supply) chassis.

Input sensitivity: 0.750V

Input Impedance: 100 kOhm

Output load impedance: Factory set for 5 Ohms nominal

RCA Unbalanced input (sometimes had paralleled XLR connector)

Front Panel bias measurement and adjust

Mercury Magnetics power & output transformers

S/N ratio: -80 dB probably

Power consumption: enough to occasionally trip circuit breakers on turn-on

Large filter / reservoir capacitors

Factory set for 100V, 120V or 220-240VAC operation for original destination country's mains voltage.

Operating Mains Voltage changeable with power transformer re-wiring and fuse value change.

Mains Voltage Frequency:

Dimensions: bigger than a bread box
Each Chassis: 19" wide x 10" deep x 8.5" tall
The integral rack that holds the power supply on top of the audio chassis is 21" tall
That nets out to 19" wide x 10" deep x 21" tall per channel.

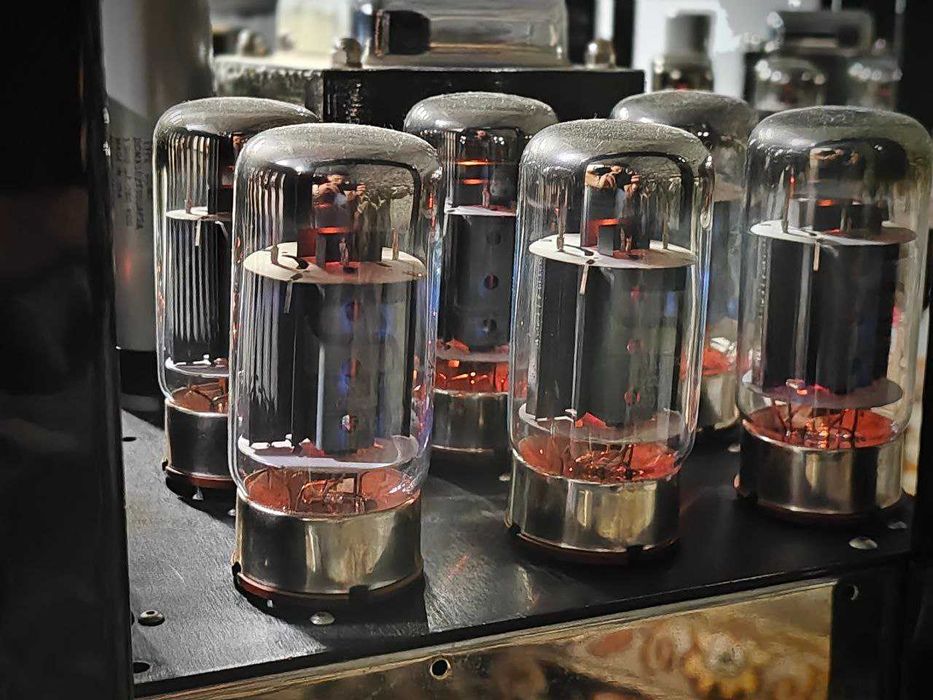

Vacuum Tubes: 10 x 6550 (Output), 2 x 6414 (Drivers),
1 x 12AT7 (Input)
Output Power
TETRODE: 500Watts (1.5% THD 5 ohm load)
TRIODE: 250 Watts (1.5% THD 5 ohm load)
Frequency Response, +/- .5 dB 10 Hz - 80 KHz
Input Sensitivity 1V
Input Impedance 100 KOhm
Load Impedance 5 Ohm (fixed)
S/N Ratio 440W -80 dB
Power Consumption 30 Watts Quiescent (STANDBY MODE)
1320 Watts Full Power (1.5% THD 5W load)
Mains Fuse 100, 110, 120V 10 A (Slo-Blo)
220, 240 V 8 A (Slo-Blo)
B+ Fuse 1 1/2A (250V)SLO-BLO
Dimensions W=19, D=13, H=11 inches
Shipping Weight 82 lbs EACH

Ціна вказана в Євро ( 12000 Euro )
