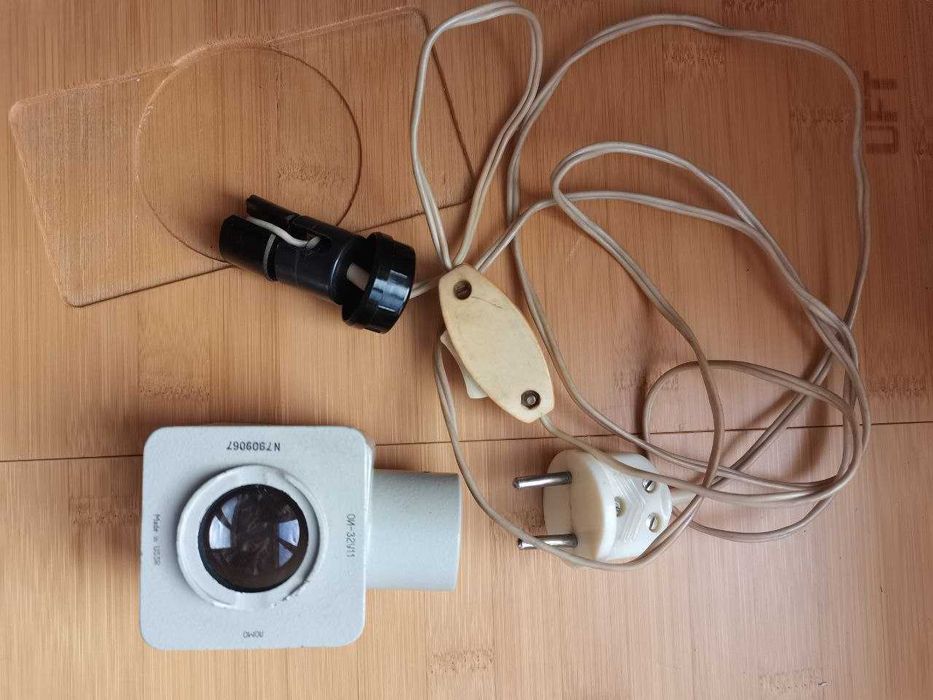

Продаётся корпус осветителя с переключателем, БЕЗ патрона с лампой.

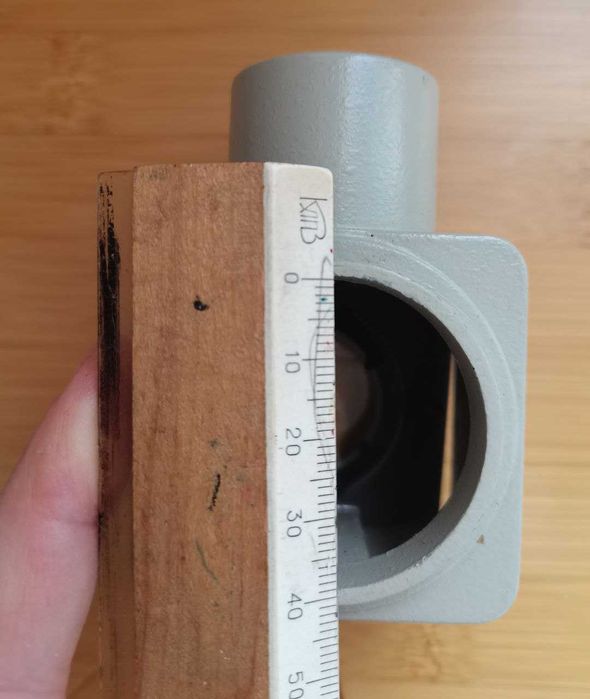

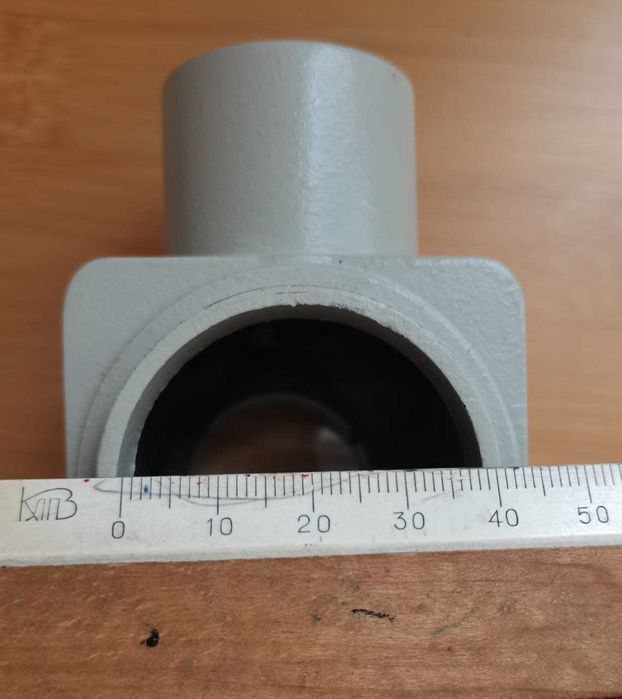

Подходит для монтажа патронов диаметром 39 - 18 мм (в комплекте к осветителю идет винт, который позволяет фиксировать патроны меньшего диаметра в нужном положении).

Осветитель упрощенный ОИ-32 является принадлежностью биологических микроскопов серии «Биолам» и вместе с конденсором микроскопа предназначается для освещения прозрачных объектов.

Осветитель применяется для исследования объектов в проходящем свете в светлом поле с объективами малого и среднего увеличения.

Данный осветитель ОИ-32 изготовлен в исполнении У категории 1.1, т. е. для работы в макроклиматических районах с умеренным климатом в лабораторных помещениях и на открытом воздухе при температуре воздуха от—10 до +45° С;

ТЕХНИЧЕСКИЕ ДАННЫЕ
В качестве источника света применяется лампа накаливания ПШ220-15Р14 (220 В, 15 Вт).

Лампа включается в сеть переменного тока 220 В, 50 Гц, колебания напряжения в сети не должны превышать 10%.

Габаритные размеры, мм, не более — 95 x 55 x 55 .
Масса, кг, не более — 0,25

УСТРОЙСТВО И РАБОТА ОСВЕТИТЕЛЯ

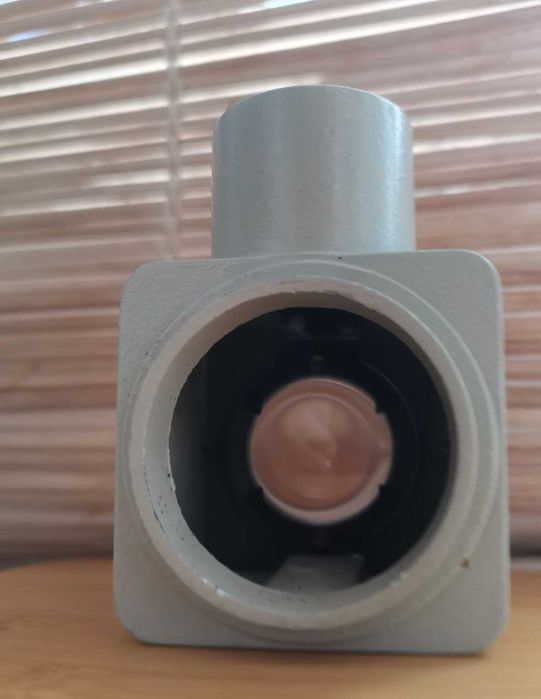

Оптическая схема осветителя ОИ-32 состоит из лампы накаливания (отсутствует), коллектора и матового стекла.

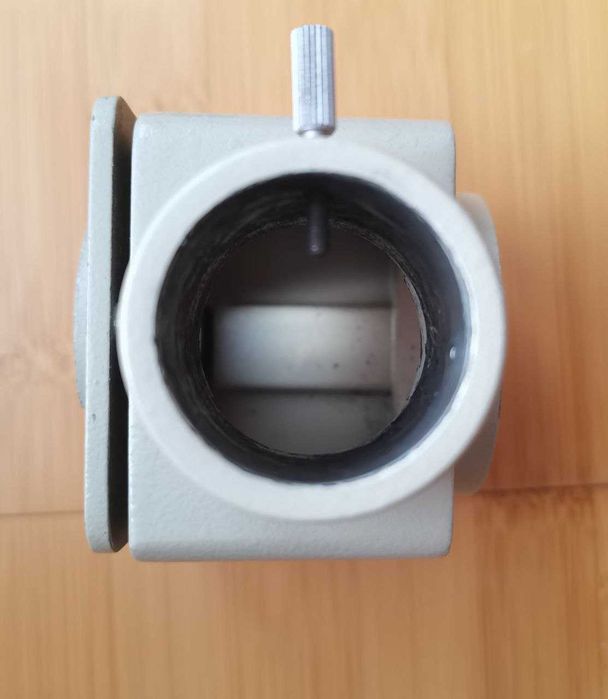

Патрон с лампой (отсутствует) может перемещаться в корпусе и зажиматься в нужном положении винтом. Осветитель устанавливается в посадочное гнездо на основании микроскопа и включается непосредственно в сеть. Включение лампы производится выключателем.

Настройку освещения с помощью осветителя необходимо производить следующим образом:

1) установить конденсор микроскопа в верхнее положение;
2) положить на столик препарат;
3) сфокусировать микроскоп на резкость изображения препарата;
4) перемещая патрон с лампой вдоль оси в корпусе осветителя и поворачивая вокруг оси, добиться наиболее интенсивного освещения препарата;
5) для получения более равномерного освещения на оправу коллектора положить матовое стекло.

МАРКИРОВАНИЕ

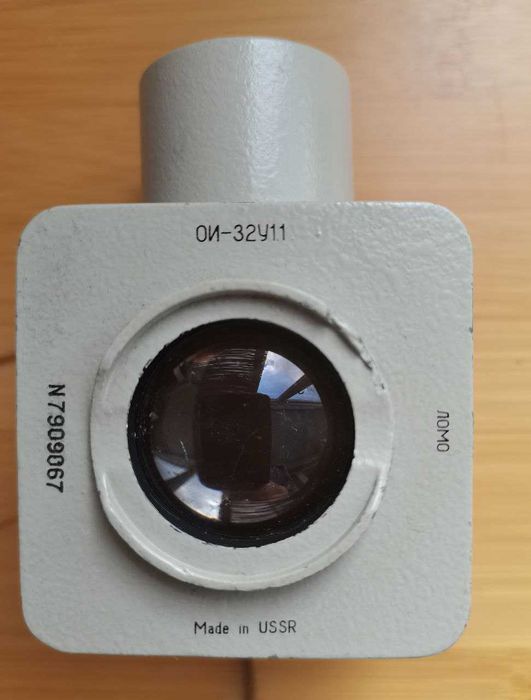

Маркирование осветителя для микроскопа ОИ-32 производится в соответствии с чертежами. На корпусе осветителя укреплена фирменная табличка с указанием товарного знака предприятия-изготовителя, шифра осветителя, порядкового номера, две первые цифры которого совпадают с двумя последними цифрами года выпуска (в данном случае 1979 г.)

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
Осветитель может работать с биологическими микроскопами серии «Биолам».

Упрощенный осветитель не обеспечивает настройку освещения по принципу нормального освещения, поэтому не рекомендуется применять его при работе с объективами большого увеличения и при исследовании препаратов методом фазового контраста и темного поля.

Настройку осветителя следует производить в порядке, указанном выше.

ПРАВИЛА ОБРАЩЕНИЯ
Осветитель следует содержать в чистоте и предохранять от повреждений. Нельзя прикасаться к поверхностям оптических деталей осветителя.

При появлении пыли на оптических деталях необходимо удалять ее мягкой кистью, хорошо промытой в эфире, после чего протереть поверхности мягкой стираной полотняной или батистовой тряпочкой, слегка смоченной в чистом спирте.

ПРАВИЛА ХРАНЕНИЯ
По окончании работы осветитель необходимо выключить из сети и накрыть его вместе с микроскопом чехлом.

ТРАНСПОРТИРОВАНИЕ
Допускается перевозка осветителей ОИ-32 всеми видами закрытого транспорта.
