Контроллер заряда аккумуляторов напряжением от 1 до 60В
Модель:xy-dj.
XY-JD.

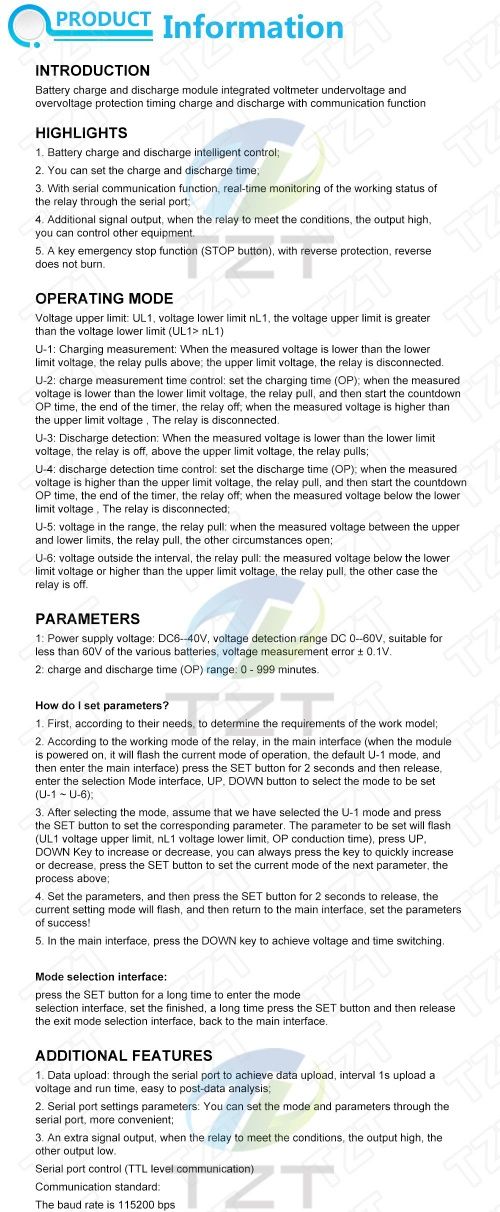

Основные моменты модуля:
1. Контроль заряда и разряда аккумулятора, автоматическое отключение после настройки;
2. Можно установить время зарядки и разрядки;

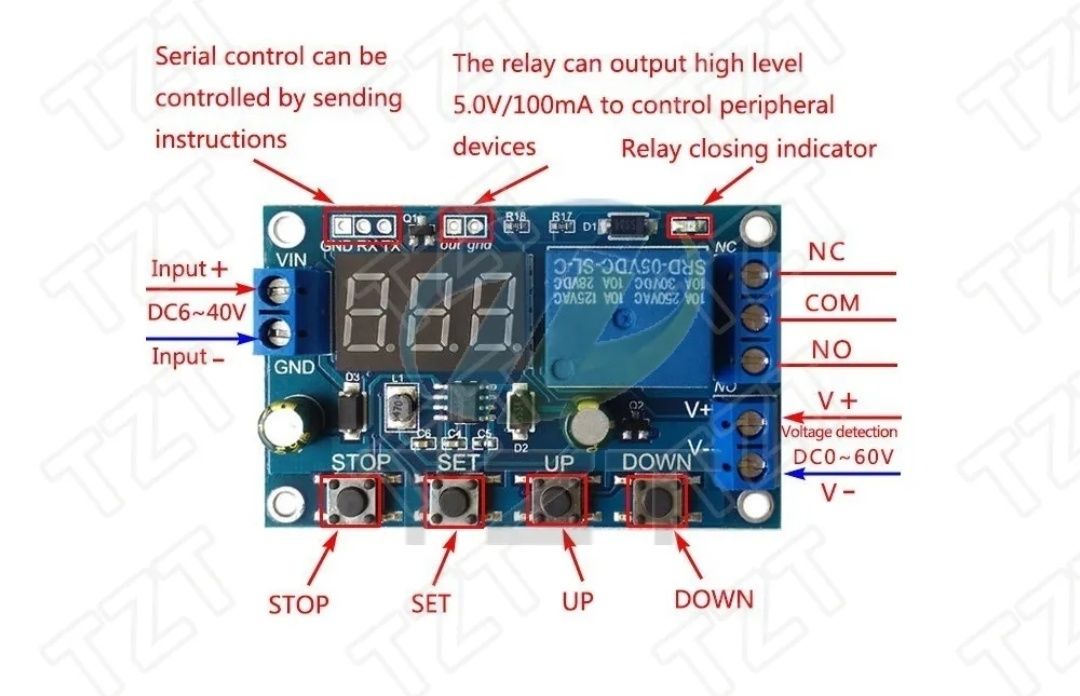

3. Благодаря функции связи через последовательный порт рабочее состояние реле можно контролировать в реальном времени через последовательный порт;
4. Дополнительный выходной сигнал, когда выполняется условие проводимости реле, выход высокий, и можно управлять другими устройствами.
5. Имеется ключевая функция аварийной остановки ( кнопка СТОП ), с защитой от обратного подключения, обратное подключение не горит;

Рабочий режим :
Верхний предел напряжения: UL1 , нижний предел напряжения nL1 , верхний предел напряжения должен быть больше нижнего предела напряжения ( UL1> nL1 )

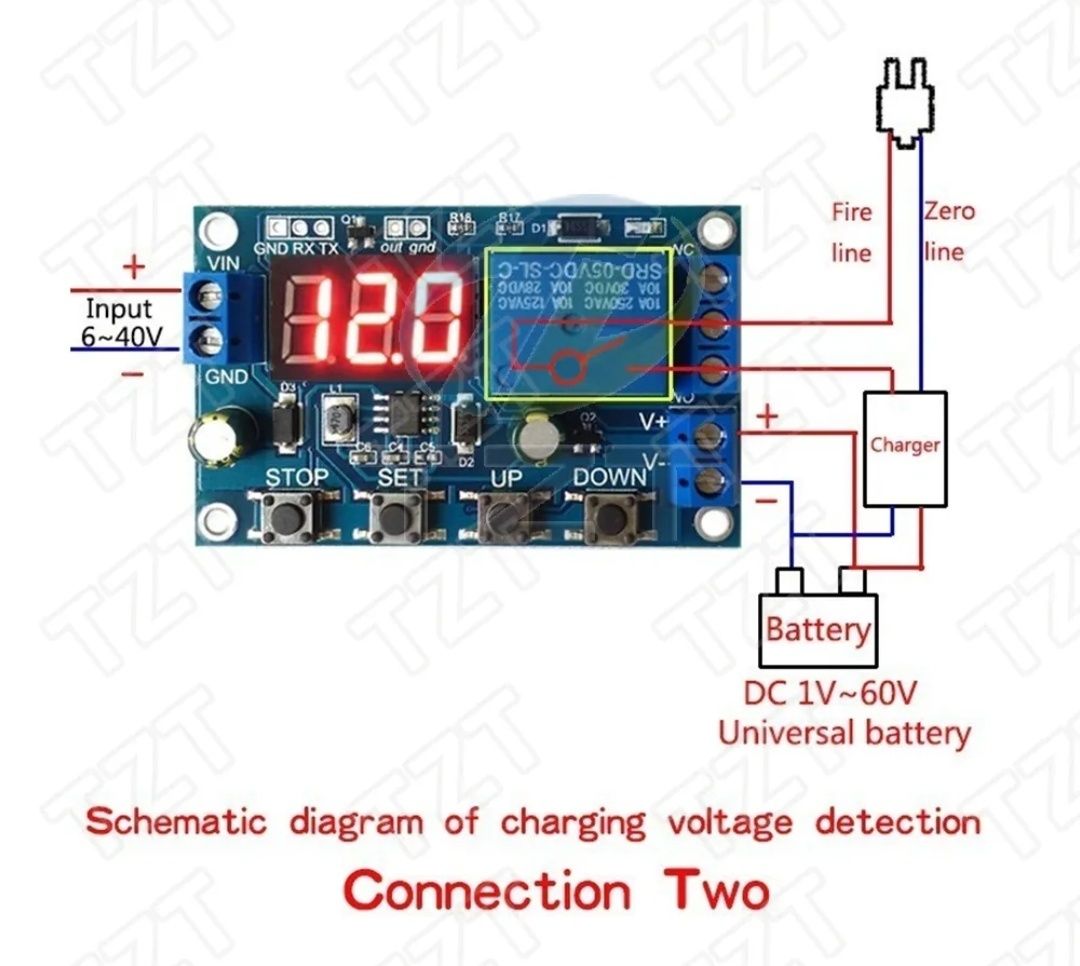

U-1 : Измерение заряда: когда измеренное напряжение ниже нижнего предельного напряжения, реле закрыто, и выше верхнего предельного напряжения, реле отключено;
U-2: Контроль времени измерения зарядки: установите время зарядки (OP); когда измеренное напряжение ниже нижнего предельного напряжения, реле будет закрыто, и время OP начнет обратный отсчет после втягивания. По истечении времени реле будет отключено; если напряжение выше верхнего предела, реле выключится.
U-3: Обнаружение разряда: когда измеренное напряжение ниже нижнего предельного напряжения, реле отключается, а когда измеренное напряжение выше верхнего предельного напряжения, реле замыкается;
U-4: Контроль времени обнаружения разряда: установите время разряда (OP); когда измеренное напряжение выше верхнего предельного напряжения, реле замыкается, и время OP начинает отсчет после втягивания. время истекло, реле отключено; когда измеренное напряжение ниже нижнего предельного напряжения, реле выключено;
U-5: Замкнуто в интервале: когда измеренное напряжение находится между верхним и нижним пределом, реле замыкается и отключается при других условиях;
U-6: Втягивание вне интервала: когда измеренное напряжение ниже нижнего предельного напряжения или выше верхнего предельного напряжения, реле втягивается, и реле отключается в других случаях.
Модуль управления зарядом-разрядом аккумулятора XY-DJ

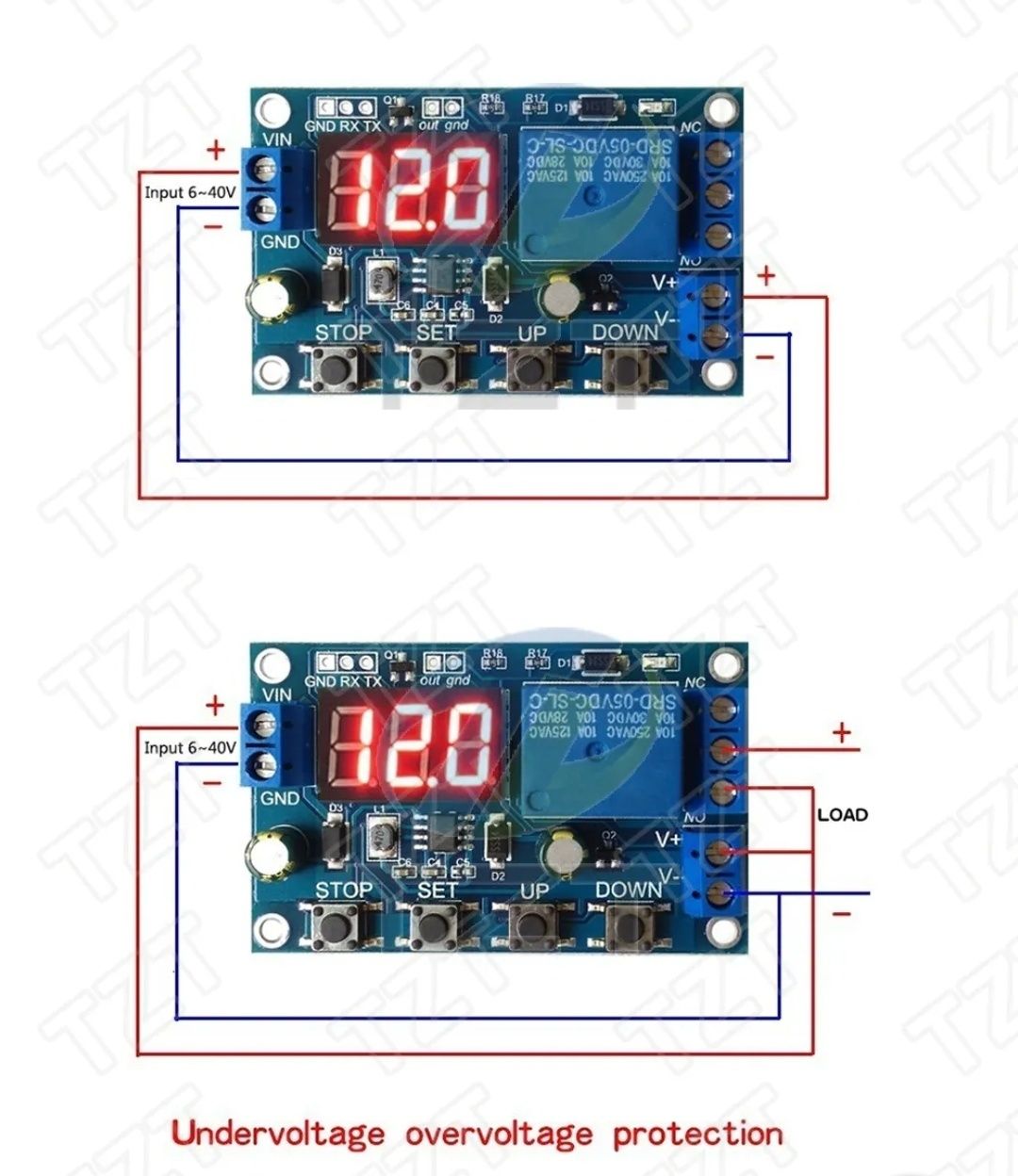

Плату можно использовать как защиту от низкого и высокого напряжения, как зарядное и разрядное устройство.

Основные характеристики модуля:

Интеллектуальное управление зарядкой и разрядкой аккумулятора;
Вы можете установить время зарядки и разрядки;
С функцией последовательной связи, мониторинг рабочего состояния реле в режиме реального времени через последовательный порт;
Дополнительный выходной сигнал, когда реле соответствует условиям, вы можете управлять другим оборудованием.
Ключевая функция аварийной остановки (кнопка остановки). Параметры:
модель: XY-DJ
питание: DC 6-40 В
измеряемое напряжение: DC 6-60 В
ток зарядки: до 10 А
точность управления: 0.1 В
точность отображения: 0.1 В

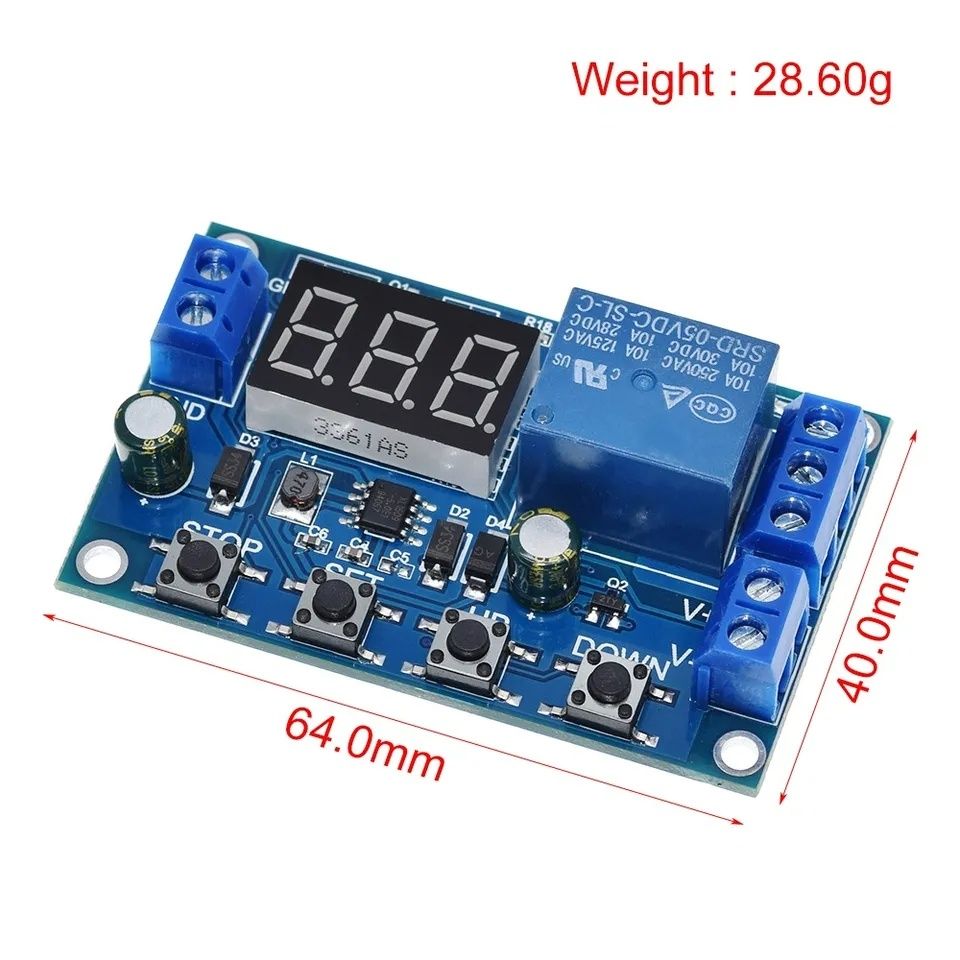

размеры: 64 х 40 х 18 мм
