ПИД- регулятор для вашей паяльной станции. Два канала. Используется в станции моей конструкции. Смотрите мои лоты!

Внимание! Теперь данный регулятор комплектуется программным обеспечением ДЛЯ КОМПЬЮТЕРА новой версии.
(Прошивка самого контроллера старой версии - V3.0)

Позволяет управлять станцией с двумя нагревателями (низ, верх) и производить пайку чипов по даташитным профилям. Управляется компьютером при помощи программы, работающей в среде Windows (работает на winХР, 7, 8, 10/32, 10/64, win11
Интерфейс подключения к компьютеру COM, либо через переходник USB-COM (рекомендую VE-042).

силовые элементы регулятора:
Никакие твердотельные реле не требуются. На плате уже имеется силовая часть.

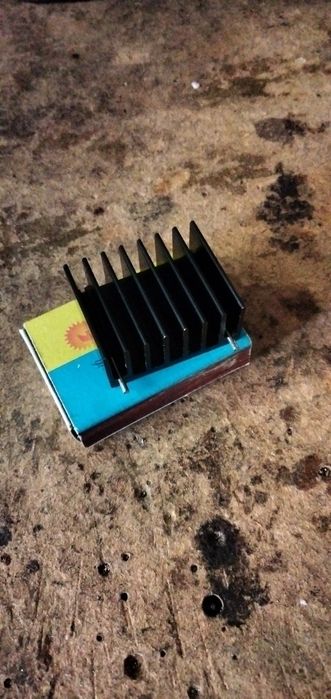

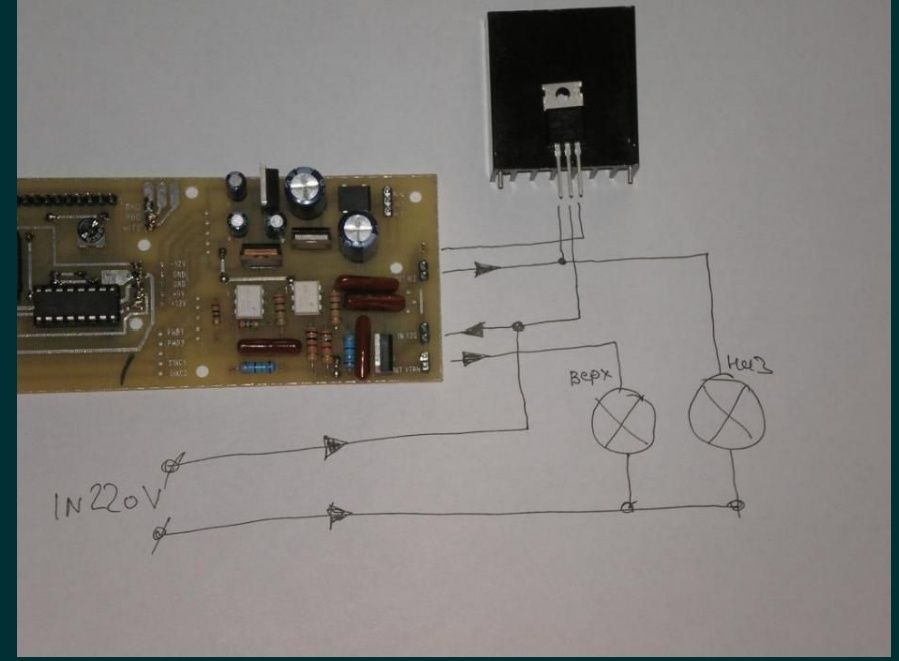

Используются симисторы. Симистор канала верха установлен на плате и не требует радиатора, либо радиатор может быть применен небольшой площади рассеяния (испытано при нагрузке 800W). Симистор низа устанавливается на радиатор. Тот радиатор, что на фото, используется на нагрузке 2KW в станции из моих лотов. Он открыт и его расположение таково, что он обдувается потоком воздуха при естественной конвекции. Если требуется подключение более мощной нагрузки или если расположение радиатора иное, то необходимо использовать радиатор с большей площадью рассеяния.

Так же учитывайте, что если в вашей станции используются галогеновые лампы в качестве нагревателей, то комплектные симисторы вам не подойдут. Требуются симисторы с рабочим током ближе к 100А. Из-за слишком низкого сопротивления холодной нити накала у галогена, штатный симистор(ы) выйдет из строя уже в момент включения питания данного регулятора.

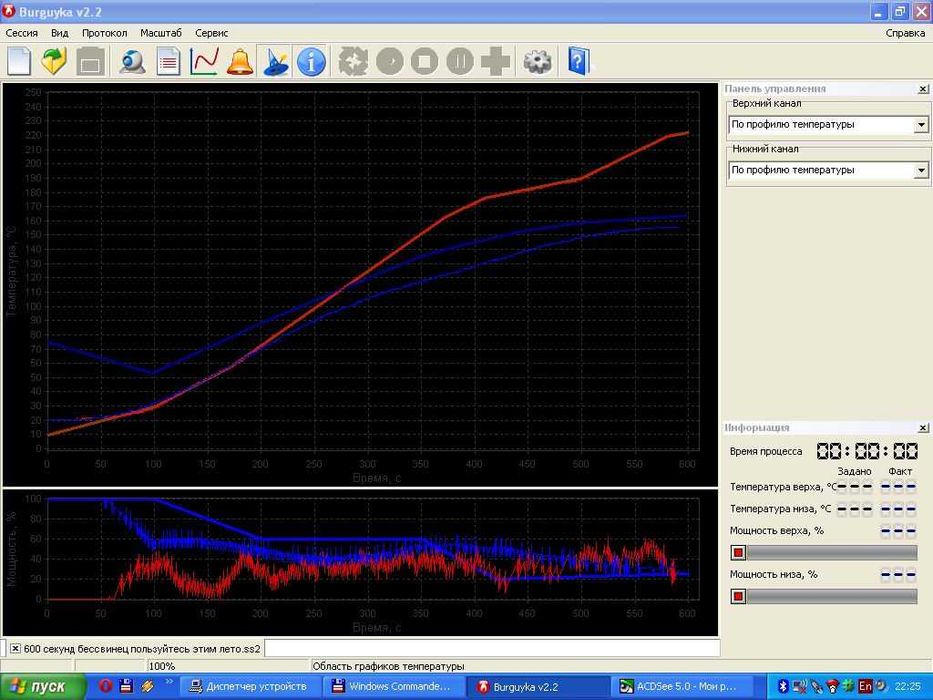

Видео по работе с новой программой, которая идет в комплекте с данным регулятором
https ://youtu.be/PenfZ8XEUtU

Ссылка на тему на форуме ноутбук1 по станции, в которой используется данный ПИД-регулятор: https ://ascnb1.ru/forma1/viewtopic.php?f=499&t=67507

Ссылки скопируйте в адресную строку браузера, убрав пробелы после https

Стоимость собранного и настроенного ПИД-регулятора (полный комплект) 3753 грн. Проверен на предмет связи с компом и управлении нагрузкой.

В комплект входит:

1. Собранный и настроенный по ТЕМПЕРАТУРАМ регулятор с прошивкой 3.0 (до апреля 2022. Пид-регулятор с V4.1 +800 грн
(редактировано 07.11.2025: ранее была указана V4.3. Это ошибка. Версия 4.3 - то же что и 4.1, но для сети 60Гц (Канада). Изменения в прошивке описаны по ссылке выше на странице 23). С дисплеем, с клавиатурой, всеми силовыми элементами для обоих каналов.
2. ДВА ПЛАТИНОВЫХ ДАТЧИКА типо РТ1000 (запаянные датчики, смонтированные в силиконовую трубочку с пружинками для их прижима к месту контакта с текстолитом),
3. ПО для windows НОВОЙ версии, схема, инструкция для настройки коэффициентов ПИД. Данная настройка простая и понятная.

Устройство отправляется в таком виде, как показано на первом фото.
Радиатора для канала низа и трансформатора 2х15V нет в комплекте. Трансформатор не нужен мощный - 200мА. Можно использовать трансформатор с одной обмоткой, если нет с двумя. При подключения такого трансформатора, для корректной работы устройства, требуется установка перемычки на плате. Свяжитесь со мной.

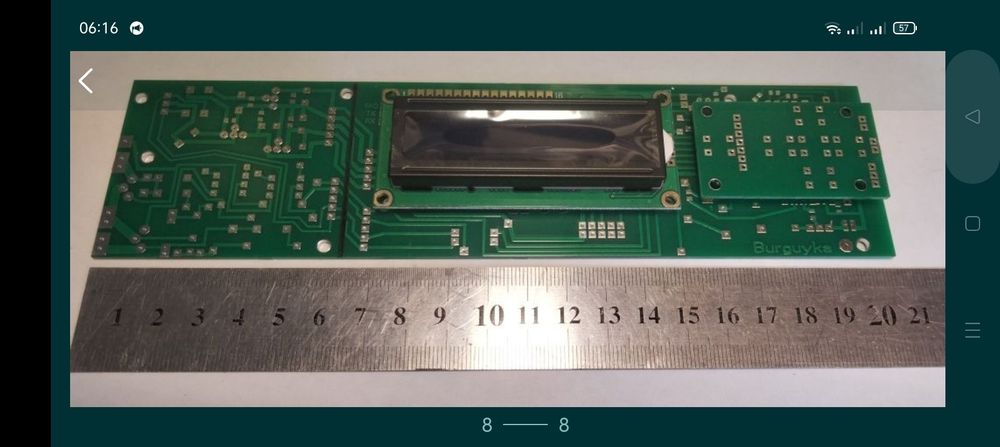

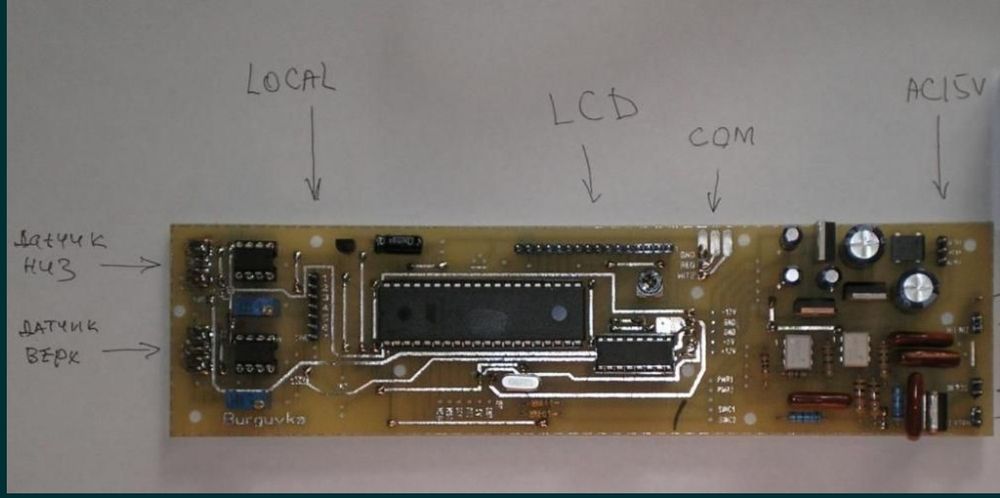

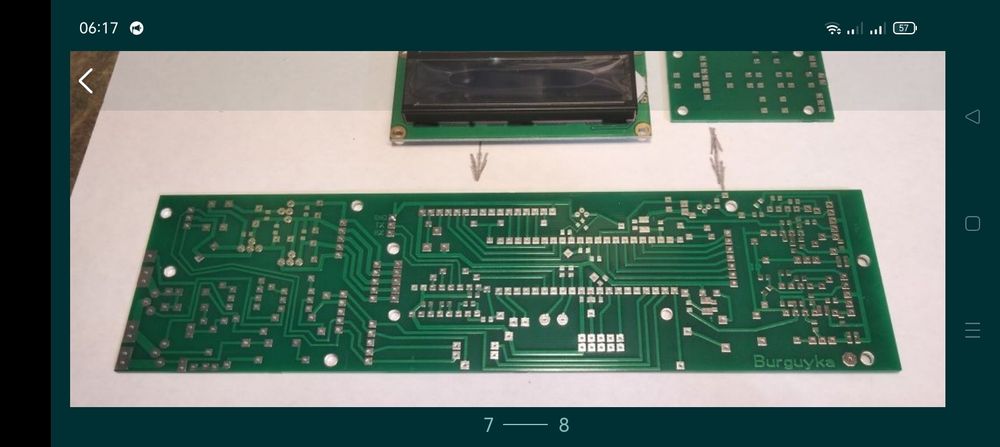

На фото 3 и 4 показан вариант компоновки элементов индикации и управления в более компактном виде. Для этого разъемы дисплея и клавиатуры нужно запять с обратной стороны. А линия маркером на плате показывает место разреза печатной платы для расположения ее в другом месте или под углом, если такое потребуется. При этом перерезанные дорожки восстанавливаете просто проводами, либо шлейфами с разъемами.

Доставка за счет покупателя по тарифам перевозчика.
