Спрацьовування відбувається у разі досягнення порогових значень напруги на клемах АКБ, які встановлюються кнопками та виводяться на цифровому індикаторі.

Характеристики:

Контроль напруги: 12-36 В,
Енергоспоживання: менш ніж 1.5Вт
Похибка вольтметра: 1%
Підтримувані акумулятори: універсальна
розмір: 57*42*19 мм.

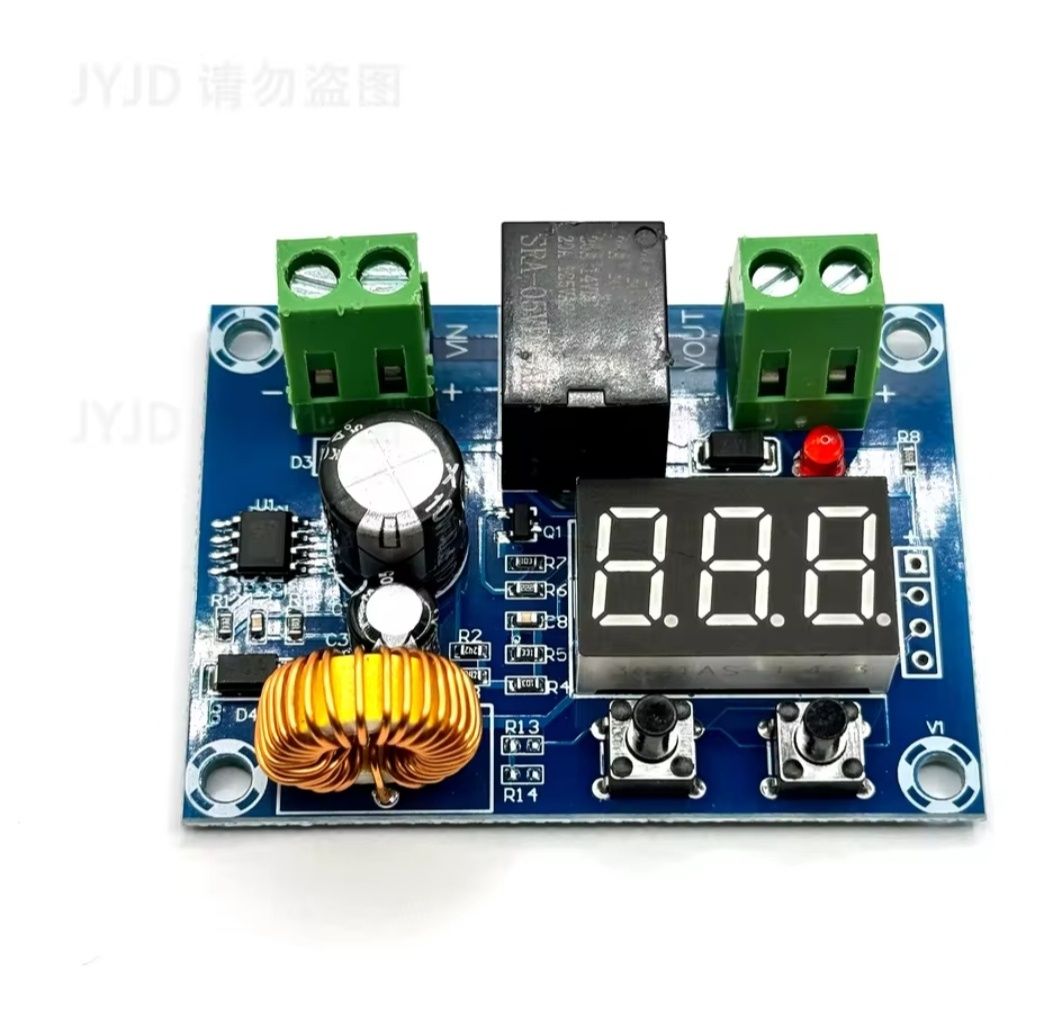

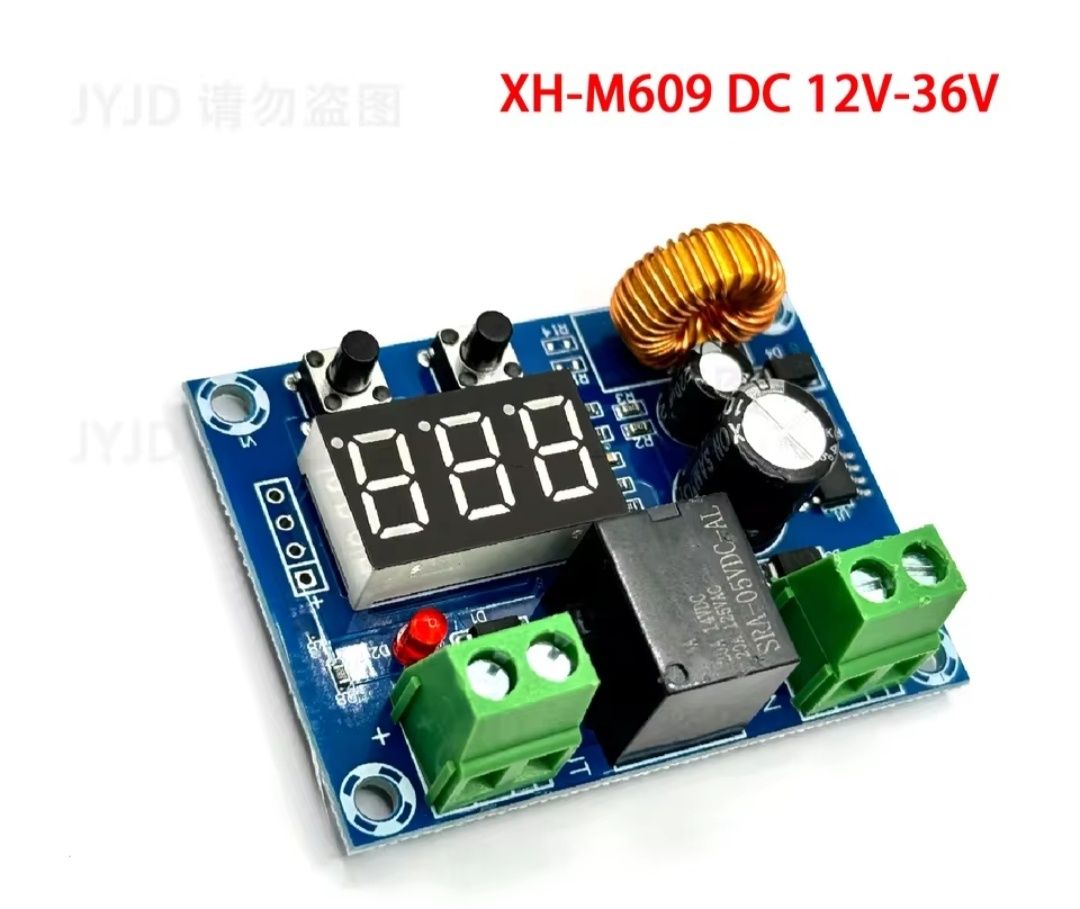

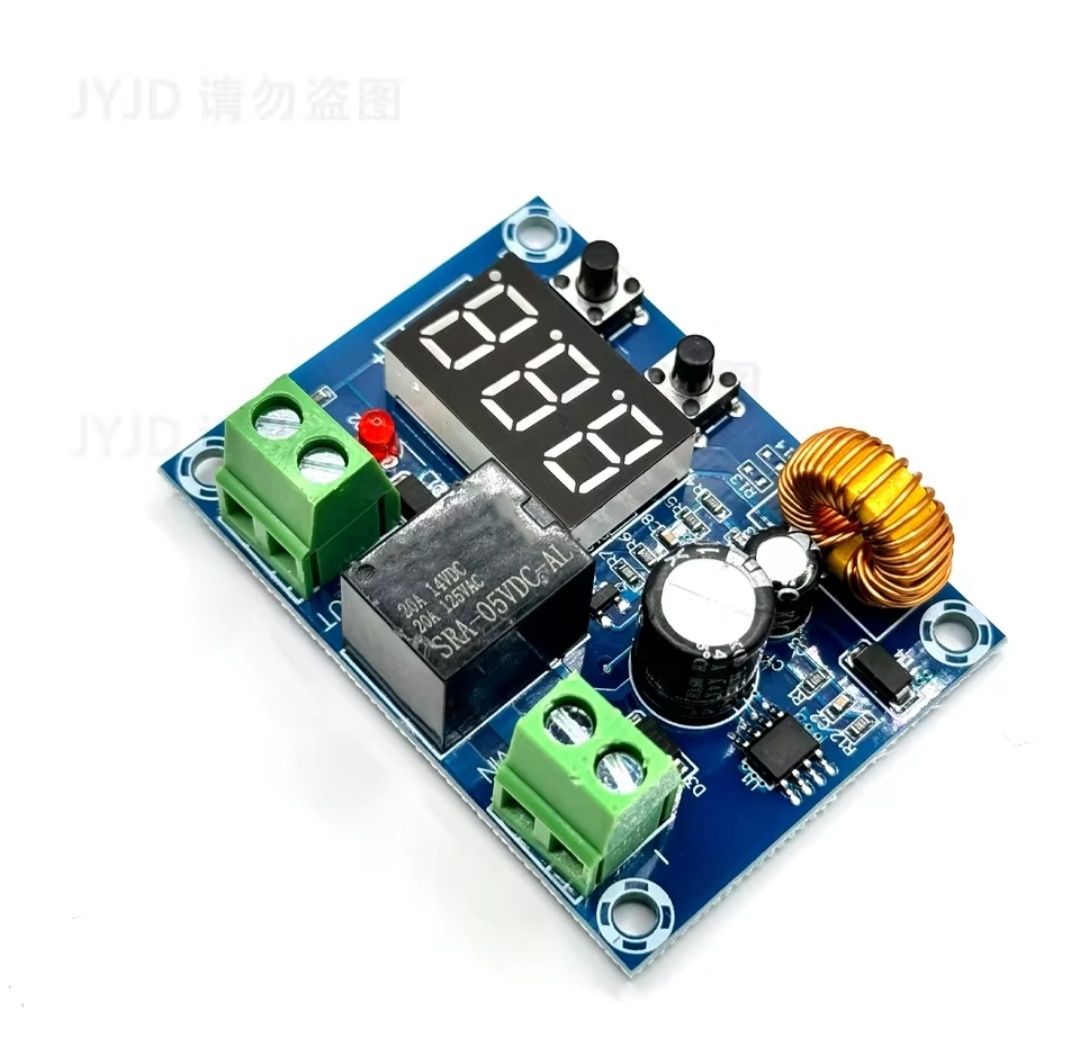

Настроювання плати XH-M609:


Лівою кнопкою встановлюється напруга спрацьовування реле. Під час натискання кнопки цифри почнуть блимати й можна змінювати лівою в мінус, а правою кнопкою на плюс значення. Правою кнопкою встановлюється значення, на скільки напруження має збільшитися для увімкнення реле. Наприклад, якщо перше значення встановлено 12 В, а друге значення 2 В, то реле спрацює за 14 В, а вимкнеться за 12 В.

Плата може виконувати цілу низку завдань. Наприклад, захист акумулятора від розряджання. Через нього можна під'єднати споживачі від акумулятора та встановити поріг вимкнення, наприклад, за 11 В і тоді споживачі вимикаються від АКБ одночасно значенням. Можна під'єднати зарядний пристрій, щоб він під'єднався автоматично для підзаряджання АКБ, або для його вимкнення, коли АКБ зарядиться.
