Контролер з дисплеєм для заряджання Li-ion батарей 18650 використовується в автономних лінійних зарядних пристроях Li-ion акумуляторів (Power Bank 2 x USB 5V Type-C 5V / 2.4 A). Контролер відмінно підходить для зарядки та/або живлення портативних пристроїв із сумарним споживаним струмом до 2А.
Контролер практично використовується для створення Power Bank з Li-ion акумуляторами (іншими сумісними напругою), в т.ч. 18650, з напругою 2,8 - 4,2 Ст.
Контролер оснащений дисплеєм із жовтими символами.
Для використання контролера потрібно спочатку до клем, позначених BAT+ і BAT-, дотримуючись полярності, підключити Li-ion акумулятор (інший сумісний за напругою), не менше 2-х для коректнішої роботи контролера. Після цього увімкнеться дисплей і на ньому у відсотках відображатиметься поточний рівень заряду акумулятора: 2,8 – 0%, 4,2 – 100%.

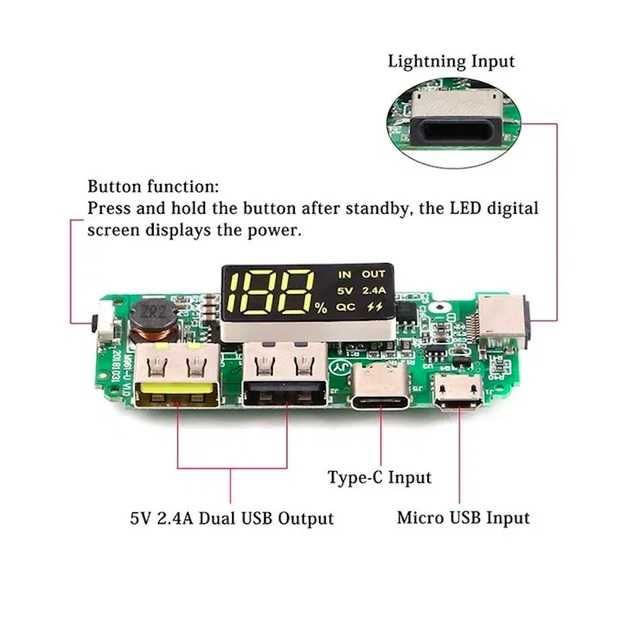

Для зарядки акумулятора в контролері передбачено 3 гнізда microUSB тип B, USB Type-C, Lightning, кабелі в комплект постачання не входять. Оптимальні параметри заряду акумулятора: напруга 5,0 В, струм 1 А. Під час заряджання акумулятора на дисплеї контролера відображатиметься піктограма IN. Заряджання акумулятора закінчиться, коли напруга на ньому буде 4,2 В.
Для підключення споживачів контролер оснащений двома гніздами USB тип A. Одне гніздо має вихідні параметри – 5 В 2,4 А, друге підтримує швидку зарядку – Quick Charge.
За допомогою кнопки Power switch можна вручну вимкнути або увімкнути віддачу енергії споживачеві.
Рекомендується використовувати контролер щонайменше з двома акумуляторами. Струм від одного акумулятора може не вистачити для коректної роботи контролера.
