1-канальний бездротовий реле 12 В, використовується для управління освітленням, двигуном, дверима або воротами, домашньою електронікою на відстані за допомогою компактного пульта дистанційного керування однією кнопкою під кришкою і висувною телескопічною антеною. При натисканні кнопки на пульті спалахує червоний світлодіод. Реле відмінно підходить для мікроконтролерів, в тому числі Arduino.

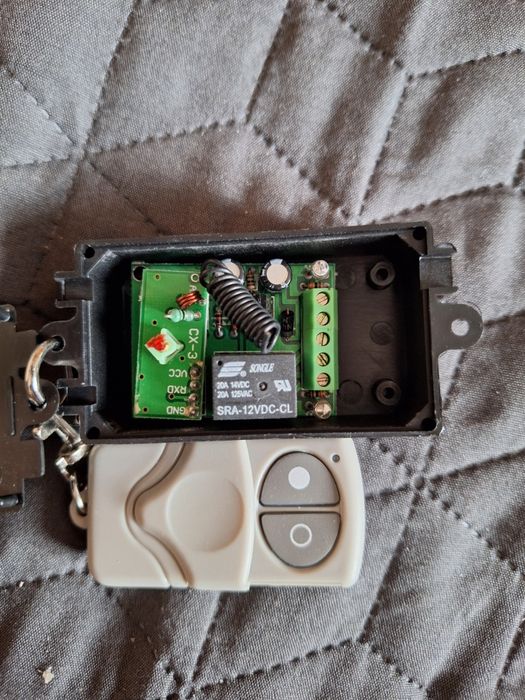

Модуль виконаний у невеликому пластиковому корпусі чорного кольору, у вигляді коробочки складається з двох сполучених стулок c засувками, вони легко відкриваються без застосування інструментів. Зверху і знизу є отвори для проводів.
Перед початком підключення, для зручності, модуль можна вийняти з корпусу. Потім потрібно підключити до висновків модуля +12V і GND живлення 12В постійного струму. Під час натискання кнопки на пульті на платі спалахує червоний світлодіод LED і реле спрацьовує. Також на платі встановлена кнопка для приєднання нових брелоків або обнулення наявних. Приєднання пультів відбувається покнопочно, тобто кожна кнопка окремо. Для приєднання пульта потрібно натиснути на кнопку на платі реле, після чого загориться червоний світлодіод LED. Потім потрібно натиснути кнопку на пульті, після чого світлодіод LED блимне і через кілька секунд згасне - це означає, що кнопка присоедина.
За замовчуванням реле працює в режимі фіксації, тобто натиснули кнопку - реле включилося, натиснули другий раз – вимкнулося.
Також реле можна налаштувати режим комутації та утримання. Для цього потрібно замкнути відповідні клеми на платі модуля. Позначення як з'єднувати контакти зображено на платі модуля.
Для підключення комутованих приладів до реле на платі встановлено три клеми з гвинтовими затискачами, позначені: NC, COM, NO. При вимкненому живленні в замкнуті контакти реле NC – COM. Коли реле включено замкнуті контакти COM – NO.
