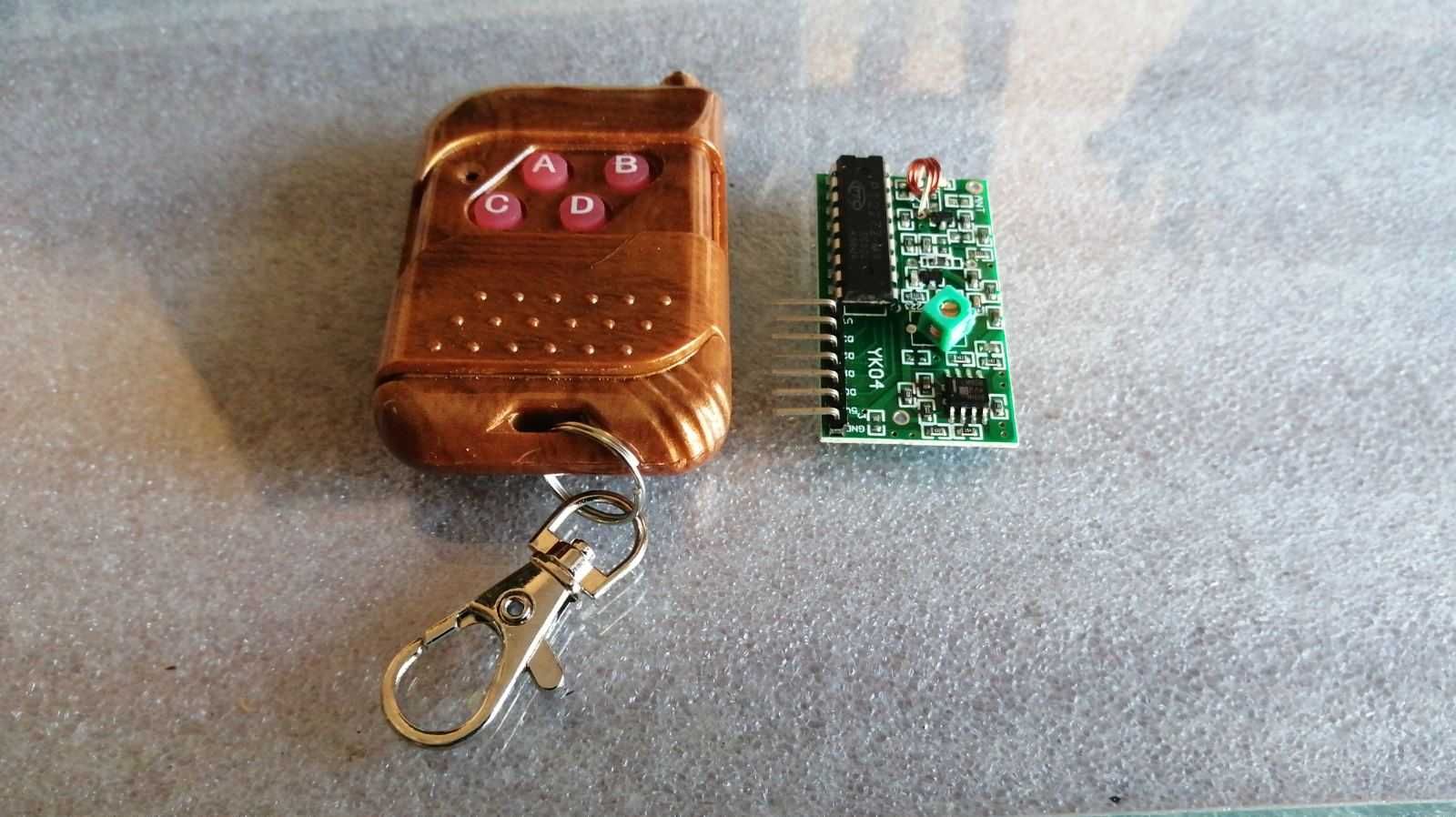

На пульте расположено 4 кнопки (A, B, C и D) при нажатии на которые появляется сигнал высокого уровня. Пульт управления работает на частоте 315 МГц в режиме АМ (амплитудная модуляция). Максимальная дальность действия пульта на открытом пространстве составляет 100 м, но при использовании в помещении данное значение будет значительно ниже из-за препятствий.

При необходимости к передатчику можно подключить другие приемники. Для этого необходимо, разобрать корпус пульта и соединить перемычки для установки кода. Максимальное количество комбинаций составляет 6561. Соответственно на плате приемника необходимо установить такие же перемычки.

Кнопки пульта управления соответствуют таким выводам:

D0: кнопка A
D1: кнопка B
D2: кнопка C
D3: кнопка D

При нажатии на одну из кнопок пульта управления формируется и передается сигнал. Затем, происходит усиление сигнала приемником и на его выходах появляется напряжение. Напряжение на выходе приемника формируется только при нажатой кнопке, то есть при отпускании кнопки пульта напряжение на выводе пропадёт. При замене установленной микросхемы на PT2272-T4 реле будет включаться/выключаться при одном нажатии (без удерживания кнопки).

Плата приемника имеет 7 выводов:

GND: общий провод (земля)
5V: напряжение питания
D0 - D3: цифровые выводы
VCC: вывод напряжения 5 В

Также плату модуля можно подключить к платформе Arduino или другому микроконтроллерному устройству.

Подавать питание на плату приемника можно от внешнего источника питания. Напряжение питания приемника составляет 5 В. Для питания пульта требуется установить в отсек для питания батарейку «23А».
