Данная модель модема используется в DOCSIS сетях.
На передней панели расположено 5 светодиодных индикаторов:

1) PC (если светится то это означает что модем соединен с компьютером, если мигает — идет обмен данными между компьютером и модемом)
2) Cable (светится — модем зарегистрирован в кабельной сети, мигает — модем сканирует сеть и пытается зарегистрироваться)
3) Send (мигает — идет передача данных от модема в кабельную сеть)
4) Receive (мигает — идет прием данных модемом из кабельной сети)
5) Power (индикатор питания модема)

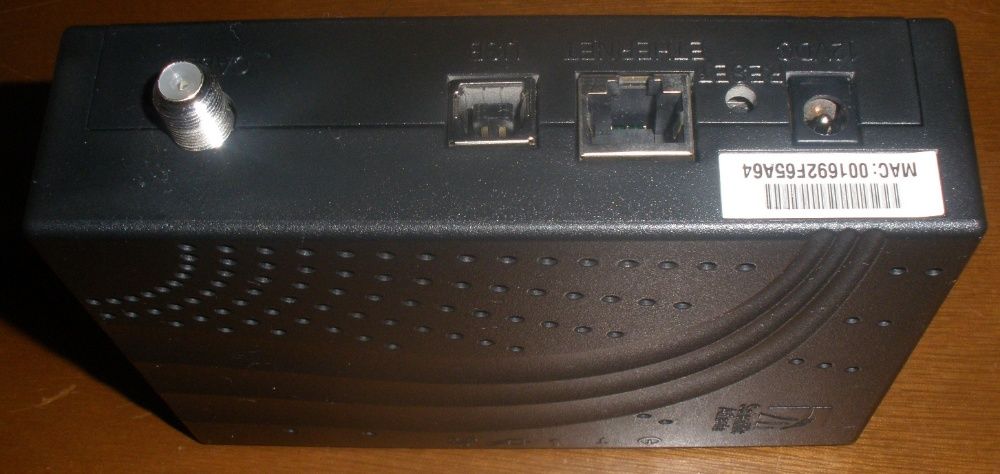

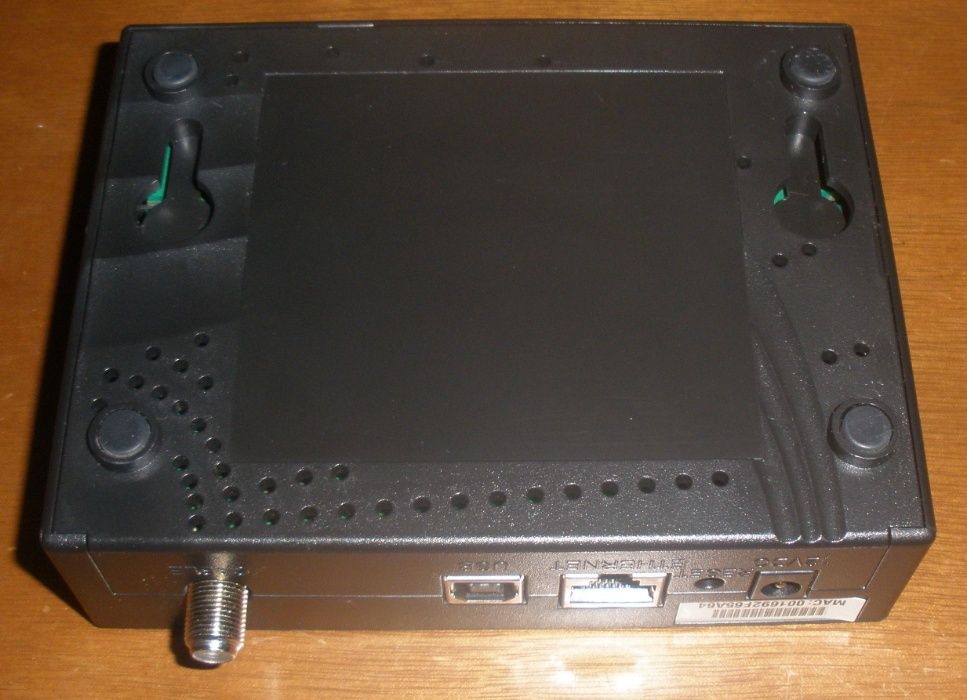

На задней панели находится кнопка reset позволяющая сбросить частоту на которой модем зарегистрирован в сети и начать новое сканирование.
К модему одновременно можно подключить компьютер на USB порт и компьютер/свич/маршрутизатор на ethernet порт, модем будет пропускать пакеты как свич.

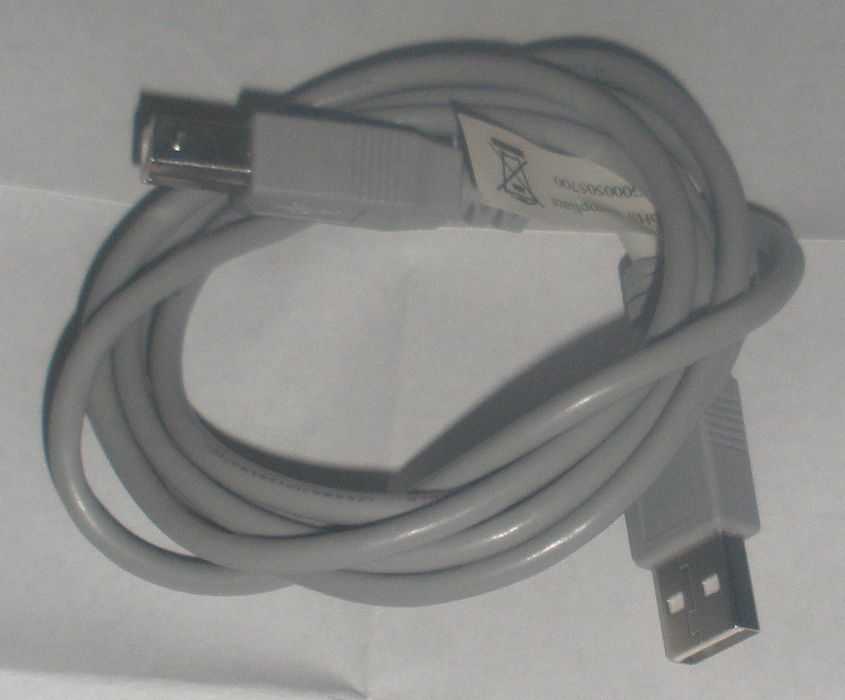

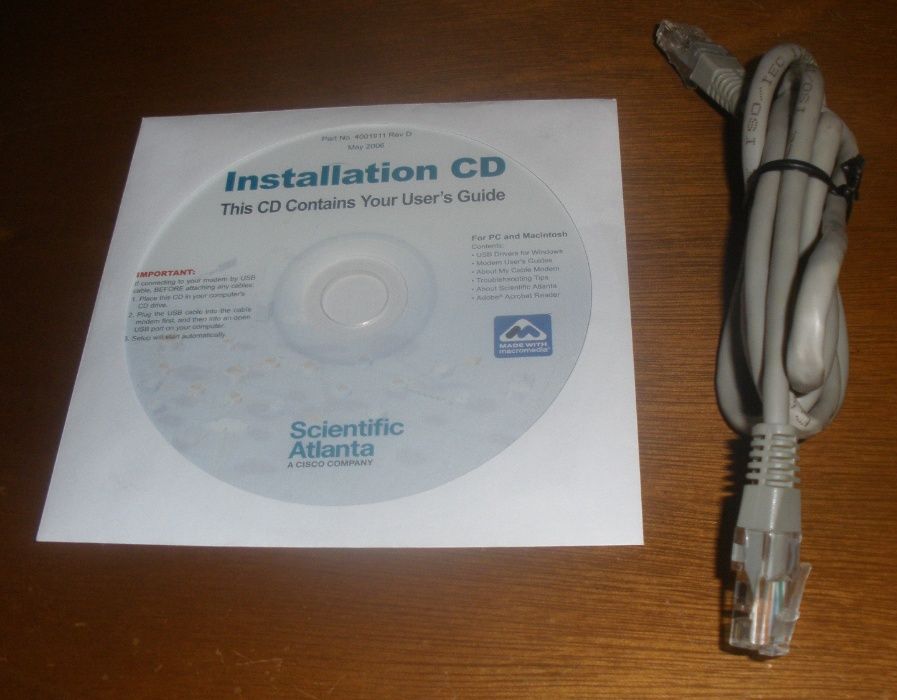

Для подключения через USB порт необходимы специальные драйвера, которые идут в комплекте на диске или их можно скачать с официального сайта http://www.cisco.com/web/consumer/support/modem_DPC2100.html#~drivers

Для входа в веб-интерфейс логин и пароль не требуется, стандартный IP модема 192********.1.
В веб-интерфейсе модема находится несколько информативных вкладок: System, Signal, Status, Log.
