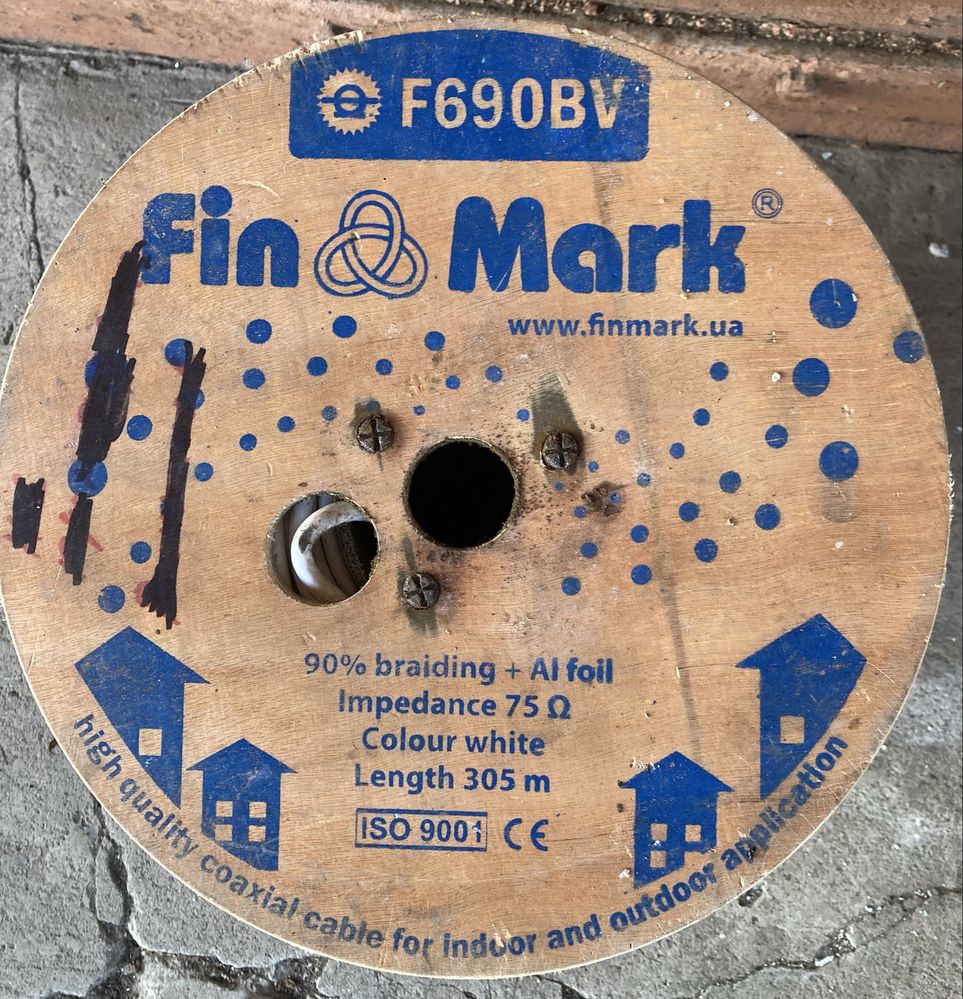

Катушка 305 метров

Абонентський Коаксіальний Кабель FinMark F690BV
Тип: Абонентський
Рекомендована сфера використання: Кабельне, ефірне, супутникове ТБ
Хвильовий опір, Ом: 75
Центральний провідник: Біметалічний (ССS)
Кількість екранів: 2
Силовий елемент: Немає
Додаткові провідники: Немає
Вологозахисний наповнювач: Немає
Оболонка: Полівінілхлорид (PVC)

Кабель коаксиальный RG-6 Finmark F690BV white ССА (кат 305м) белый биметал разработан для подключения антенн, которые обеспечивают передачу и прием сигнала и гарантируют связь с телевизионными и радиовышками
Характеристика
Марка кабеля F690
Страна производитель Украина
Материал жилы Биметал
Вид кабеля Коаксиальный
Тип жилы Однопроволочная
Цвет оболочки Белый
Оболочка ПВХ
Форма кабеля Круглая
Материал оплетки Алюминий
Диапазон температур эксплуатации, °С -40…+85

Применение кабеля коаксиального RG-6 Finmark F690BV white ССА (кат 305м) белый биметал
Кабель коаксиальный RG-6 Finmark F690BV white ССА (кат 305м) белый биметал черный медь применяется в установках и современных оборудованиях. Изготовлен по всем международным стандартам и нормам. Все кабеля промаркированы. Он также активно используются в автоматизированных системах управления. Кабель широки применены в системах связи, видеонаблюдении, компьютерных сетях, военной технике и во многих сферах промышленности. В последнее время монтажники активно используют для проведения спутникового оборудования, при установке пожарной сигнализации, прокладки сетей Wi-Fi и подключения 3G-антенн. С помощью указанных проводников формируют компьютерные сети.
Кабель способен передать сигнал на сверхвысокие расстояние, порядка 600 метров и больше. Для этого подходит продукция с маркировкой RG-11. Данный тип коаксиального кабеля называют еще магистральным. Он упаковывается в большие 305 метровые бухты. Электротехническое изделие выдерживает различные температурные перепады, оболочка не трескается, однако для продолжительной службы рекомендовано поместить ее в гофру или кабельные каналы. Подобные провода применяются в домашней и коммерческой среде, заводятся в любые строения, здания и сооружения.
Выполнение RG-кабель
Конструктивно кабель коаксиальный RG-6 Finmark F690BV white ССА (кат 305м) белый биметал состоит из оплетки с медной либо алюминиевой фольги, центрального проводника, которые покрывается универсальным слоем с полиэтилена. Данный вид светостабилизированного полиэтилена используется в качестве изоляционного слоя. Самая главная или другими словами центральная жила выполнена с качественной меди, стали, алюминия. Дополнительно тонкая сталь также покрывается тонким слоем алюминия. Часто наружный слой изоляции изготовлен с ПВХ. Подобные виды кабелей отпускаются в больших, 100 метровых бухтах. Оплетки из фольги с добавками меди позволяет улучшить передачу сигнала, свести к минимуму возникновение помех. Полиэтиленовая оболочка кабеля позволяет проложить кабель в местах прохождения канализации или там, где большое скопление влаги. Медь, с которой выполнена жила идет луженная, надежно защищена от пагубного воздействия агрессивной среды. В составе изготовления изоляции отсутствует силикон и кадмий. Светостабилизирующий полиэтилен стойкий к действию солнечных лучей, атмосферным осадкам. Для получения внешнего изолятора добавляется сажа и прочие элементы.
Особенности коаксиального кабеля
Материалы изготовления препятствуют попаданию влаги и пыли вовнутрь кабеля. Это дает возможность эксплуатировать кабель в плохих погодных условиях и при холодных климатах. Кабеля с влагозащитной пропиткой активно эксплуатируются при прокладке в грунт или в местах, где существует риск подтопления. В часть таких проводов внутрь монтируется стальная проволока. Она обладает гальваническими свойствами, которые препятствуют возникновению коррозии. Изделие стойкое к вибрационным и механическим нагрузкам, выдерживает однократные и многократные удары. Вся продукция устойчивая к радиации, влиянию солнечных масел, туманам, воздействию пыли. Внешняя оболочка не содержит галогенов, не подвержена процессам горения. Такой тип кабеля, как RG690 позволяет подвести питание, чаще всего это камеры наружного видеонаблюдения. Данная модель прекрасно подавляет помехи, поэтому о качестве сигнала можно не переживать. Свойства кабельной продукции дают возможность резать ее погонными метрами и соединять между собой специальными втулками переходниками.
Технические характеристики:
диапазон рабочих температур: -40 до +85С
материал оболочки: поливинилхлорид
жила: медь, биметалл, оплетка: алюминиевая фольга
количество жил: одна
работают с частотами: от 1 МГц
тип установки: наружный и внутренний
экранирующая оплетка изготовлена с меди
изоляция: черная и белая
минимально допустимый радиус изгиба: 50 мм
ориентировочный вес: от 170 кг/км, в зависимости от маркировки и толщины проводника
сечение медного витка: 0,5-2,0 мм2
среднее сопротивление: 75 Ом
экранирование: 60 %

Застосування:
Коаксіальний кабель FinMark F690BV з хвильовим опором 75 Ом призначений для передачі аналогових і цифрових сигналів в розподільних мережах кабельного, супутникового і ефірного телебачення, в тому числі з використанням DOCSIS 2.0 або DOCSIS 3.0, підключення систем відеоспостереження, підключення ефірних телевізійних і супутникових антен.
У порівнянні з кабелями 59-й серії він має центральну жилу збільшеного перетину і поліпшені електричні характеристики.
Основні місця прокладки кабелю FinMark F690BV – у приміщеннях квартир, приватних будинків, офісів, в стояках і між стояками будинків, в підвалах, на горищах, зовнішня прокладка по стінах і на дахах будівель.
Конструкція:

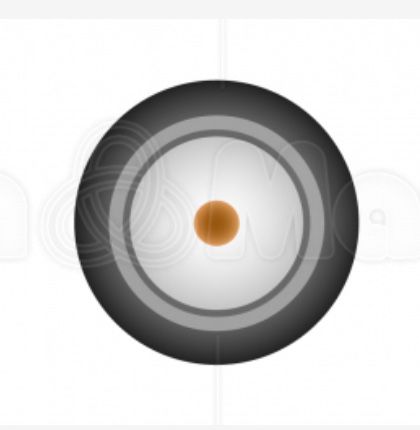

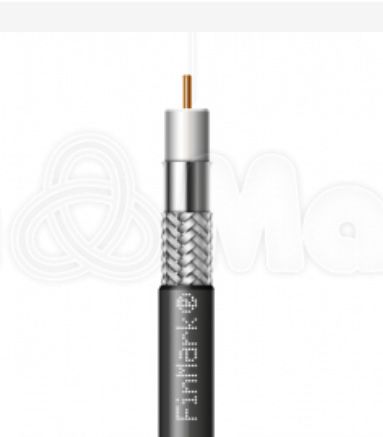

Сталева, плакована міддю центральна жила, фізично спінений поліетиленовий діелектрик, двошаровий екран з приклеєної до діелектрика алюмінієвої фольги і оплітки 90% заповнення, полівінілхлоридна оболонка білого (F 690BV white FinMark) або чорного (F 690BV black FinMark) кольору.

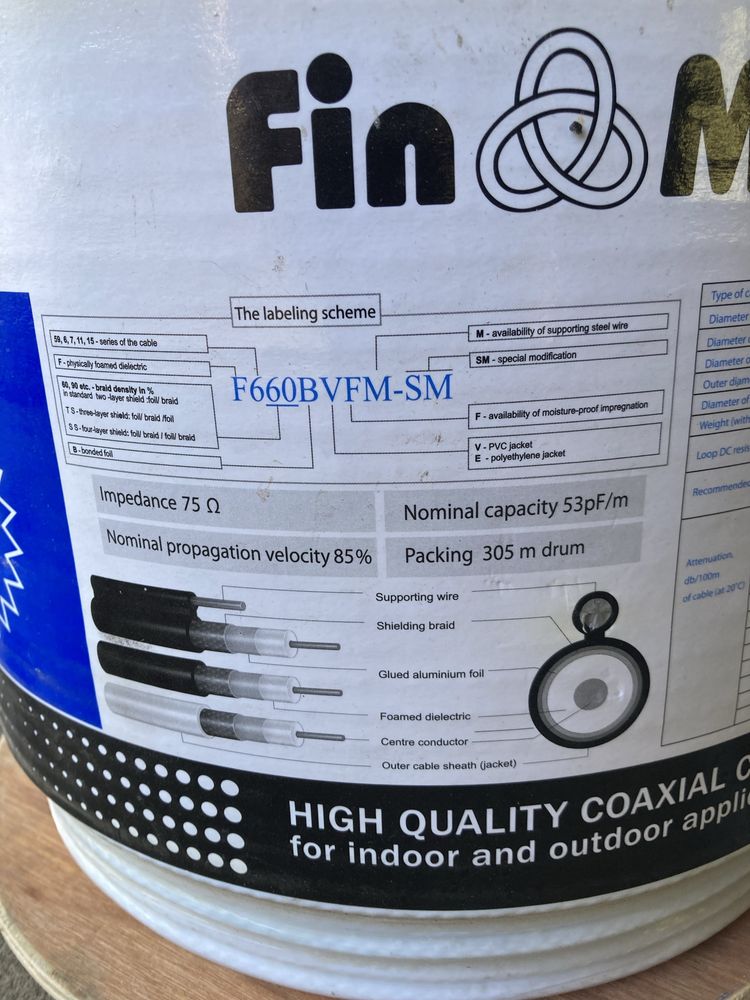

Позначення кабелю типу RG-6, RG-690
Серед пропозицій від різних виробників досить часто можна зустріти маркування коаксіальних кабелів RG-6 з поліпшеною опліткою або RG-690.
Подібне маркування вперше почало застосовуватися ще в середині XX століття для кабелів різного призначення. Позначення кабелів типу RG стало широко поширеним, тому іноді використовується і зараз, хоча такий принцип вже недостатньо точно описує особливості і характеристики всіх доступних на ринку моделей кабелю.
Якщо вам потрібно коаксіальний кабель типу RG-690, RG-690BV або ви шукаєте заміну для старого кабелю RG-6 з поліпшеною опліткою, рекомендуємо звернути увагу на сучасну модель FinMark F690BV.
Якщо ж вам не вдається самостійно знайти кабель з необхідними параметрами, задайте питання через форму на сайті або зверніться до вашого менеджера компанії DEPS - ми постараємося підібрати оптимальний варіант протягом найкоротшого часу.
Упаковка

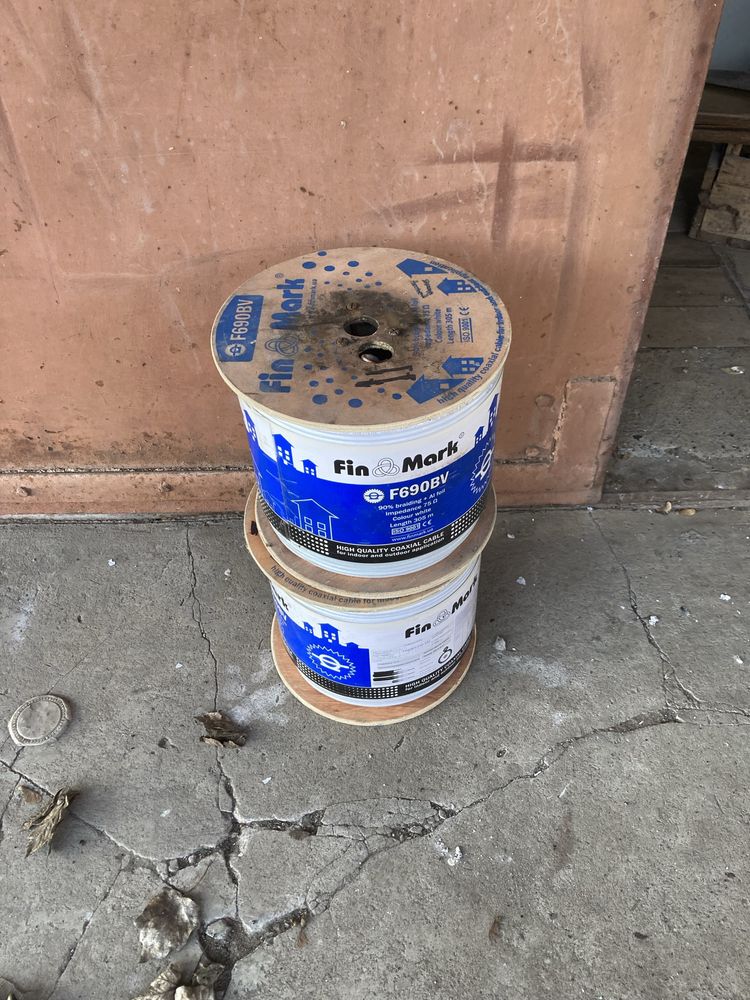

Для зручності транспортування, зберігання і монтажу кабель FinMark F690BV постачається бухтами по 100 м і котушками по 305 м.
Виробник: FinMark
Тип: Абонентський
Рекомендована сфера використання:
Відеонагляд, Кабельне, ефірне, супутникове ТБ
Хвильовий опір, Ом: 75
Центральний провідник: Біметалічний (ССS)
Кількість екранів: 2
Силовий елемент: Немає
Додаткові провідники:: Немає
Вологозахисний наповнювач: Немає
Оболонка: Полівінілхлорид (PVC)
Гарантія:: 12 місяців
Сертифікація:
Сертифіковане на відповідність українським та міжнародним стандартам



* Характеристики
Центральний провідник Матеріал Суцільний сталевий, плакований міддю
Ø мм 1.02±0.01
Діелектрик Матеріал Фізично спінений поліетилен
Ø мм 4.57±0.05
Eкран 1-й екран 100% ламінована алюмінієва стрічка, приклеєна до діелектрика
2-й екран 90% оплітка з алюмінієвого дроту
3-й екран -
4-й екран -
Наповнювач Матеріал -
Оболонка Матеріал Полівінілхлорид
Ø мм 6.80±0.1
Колір Білий (W) / Чорний (B)
Ізольовані провідники Діаметр -
Опір -
Діелектрик -
Діаметр -
Силовий елемент Матеріал -
Конструкція -
Діаметр мм -
Оболонка -
Мінімальна зусилля на розрив Н -
Максимальне загасання (при 20 ° C) 5 МГц дБ/100м 3,60
55 МГц дБ/100м 4,96
210 МГц дБ/100м 9,66
300 МГц дБ/100м 11,22
400 МГц дБ/100м 13,11
500 МГц дБ/100м 14,70
750 МГц дБ/100м 18,07
870 МГц дБ/100м 19,86
1000 МГц дБ/100м 21,57
Номінальний хвильовий опір Ом 75±3
Погонна ємність пФ/м 53
Номінальна швидкість поширення сигналу % 85
Загасання неузгодженості дБ 20
Мінімальний радіус вигину 10 × діаметр кабелю
Температура експлуатації °C -30°C - +70°C
Типи упаковки Котушка, картонна коробка, палета
Розміри котушки Діаметр x Висота мм - / 300×265
Довжина кабелю в упаковці м 100 / 305
