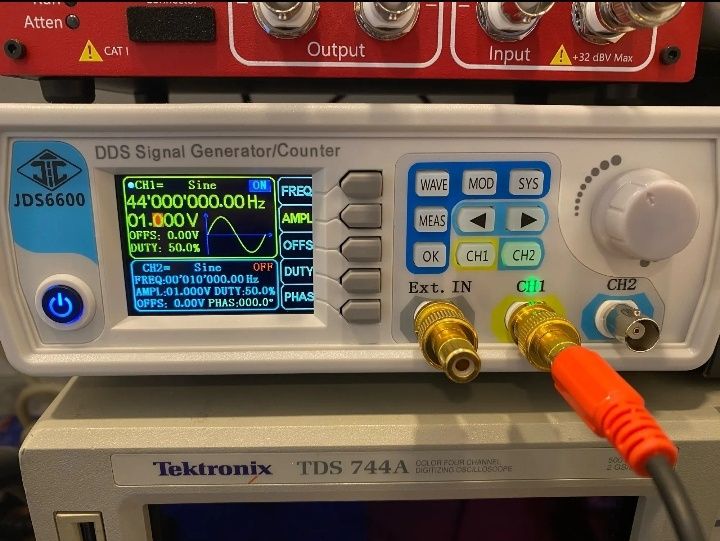

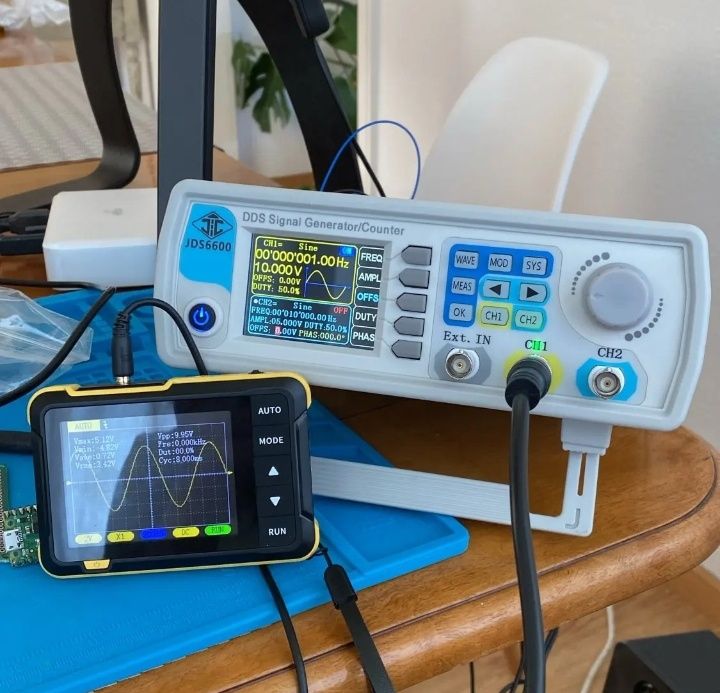

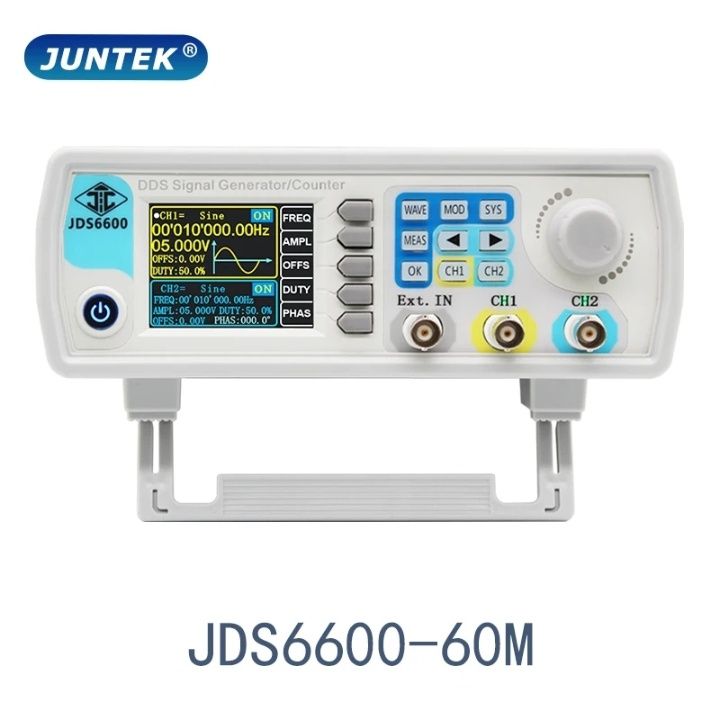

Генератор сигналів JUNTEK JDS6600/60 МГц, цифровий двоканальний вимірювач частоти з функцією DDS, довільний двоканальний функціональний генератор сигналів.
Багатофункціональний генератор сигналів з високою точністю та високою продуктивністю. Він приймає великі ваги інтегральних схем FPGA, високошвидкісний мікропроцесор MCU та з високою точністю осциллятора як база у внутрішньому ланцюзі, що робить сигнали більш стійкими. Процес SMT може значно покращити захист від перешкод та термін служби інструменту.
Він має повністю незалежний двоканальний DDS сигнал та TTL рівень виходу, може генерувати сигнали синуса/трикутника/квадрата/пилкоподібної/імпульсної хвилі, білого шуму тощо. , сканування форми хвилі, вимірювальних параметрів та використання Це відмінний випробувальний чи вимірювальний інструмент для інженерів електроніки, електронної лабораторії, навчання та досліджень.

Особливості:

1. прийняти 320*240 2,4" TFT кольоровий ЖК-дисплей, одночасно відображати параметри CH1 та CH2, можливість відтворювати шаблони для користувача форми хвилі.

2. Використовуйте м'які силіконові ключі замість традиційних патч-ключів, високу чутливість та зручність в експлуатації.

3. За допомогою технології прямого цифрового синтезу DDS для отримання точного, стабільного та низького спотворення вихідного сигналу.

4. Макс. Вихідна частота (синусоїдальна хвиля) до 60 МГц (опційно), 266MSa/s Частота дискретизації та вертикальна роздільна здатність 14 біт.

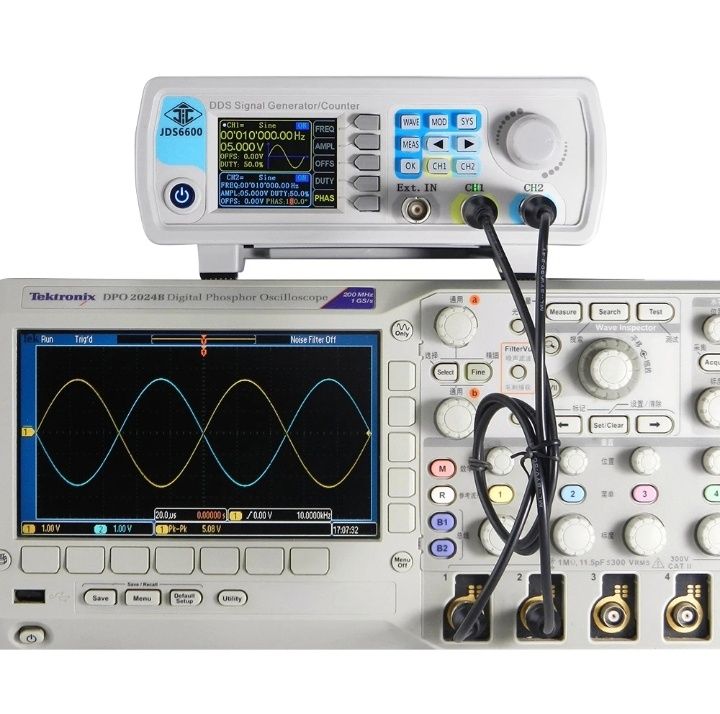

5. повністю незалежний вихід з двома каналами, синхронізація роботи та регульована фаза.

6. відмінне поліпшення для продуктивності квадратних хвиль, діапазон квадратних частот до 15Мгцз без спотворень.

7. 60 груп функцій зберігання довільних хвиль, глибина пам'яті кожної групи is2048*14 біт.

8. високочастотна точність і розподільна здатність: точність частоти до 10 ^(-6) величини, загальний діапазон розподільної здатності частоти становить 0,01 Гц.

9. висока роздільна здатність амплітуди: мінімальна роздільна здатність амплітуди може досягати 1МВ, амплитудний діапазон 0Vpp ~ 20Vpp.

10. робочий цикл шкірного каналу може бути скоригований незалежно від 0,1%-99.9%, що регулює роздільну здатність 0.1%.

11. ширина імпульсного імпульсу та годину імпульсного циклу точно регулюються, регулювання діапазону 30nS-4000S

12. Особливості сканування: Лінійна розгортка та логарифмічна розгортка функції; 0,1 s-999,9 s Година розгортки; Сортування, зворотна та кругла спрямованість розгортки.

13. з функцією імпульсного потоку дозволяють виходу 1 ~ 1048575 довільних імпульсних поїздів.

14. Функції вимірювання: може вимірювати частоту сигналу, цикл, ширину позитивного/негативного імпульсу та робочий цикл; Частотний діапазон 1 Гц ~ 100 МГц.

15-9,99 V ~ 9,99 V DC офсетний друк, офсетний друк Роздільна здатність: 0,01 V.

16. з функцією цифрового сигналу, КМОП Вихідний діапазон 0 ~ 10 ст.

17. Функція зберігання: можна зберігати 100 груп параметрів, встановлених користувачем, та виймати їх у будь-яку годину.

18. Функція лічильника: з режимами з'єднання постійного та змінного струму.

19. Функція редагування довільних хвиль: користувач може редагувати довільну хвилю на комп'ютері, а потім завантажити довиходу з інструмента.

20. Функція зв'язку: ПК може використовуватись для керування приладом.

21. із захистом від короткого замикання на виході: всі виходи сигналу можуть працювати 60s при навантаженні короткого замикання.

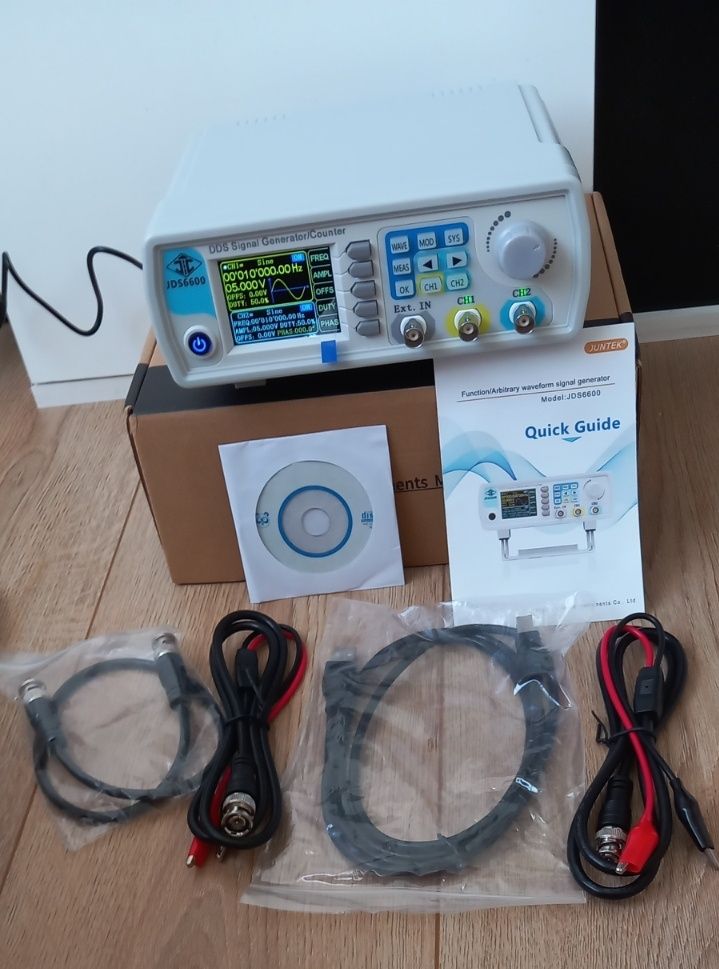

Склад: 1* генератор сигналів, 1* USB кабель зв'язку, 1* CD, 1* Адаптер живлення 2* BNC кабельні затискачі 1* Підвійна BNC пряма лінія. Розетка наша.
Повний комплект.
