5ШТ в НАЯВНОСТІ

Продаж виключно комплектом 6000грн:

1) 4600грн JIKONG PB2A16S20P V19.01
2) 1400грн 4.3 LCD дисплей V19

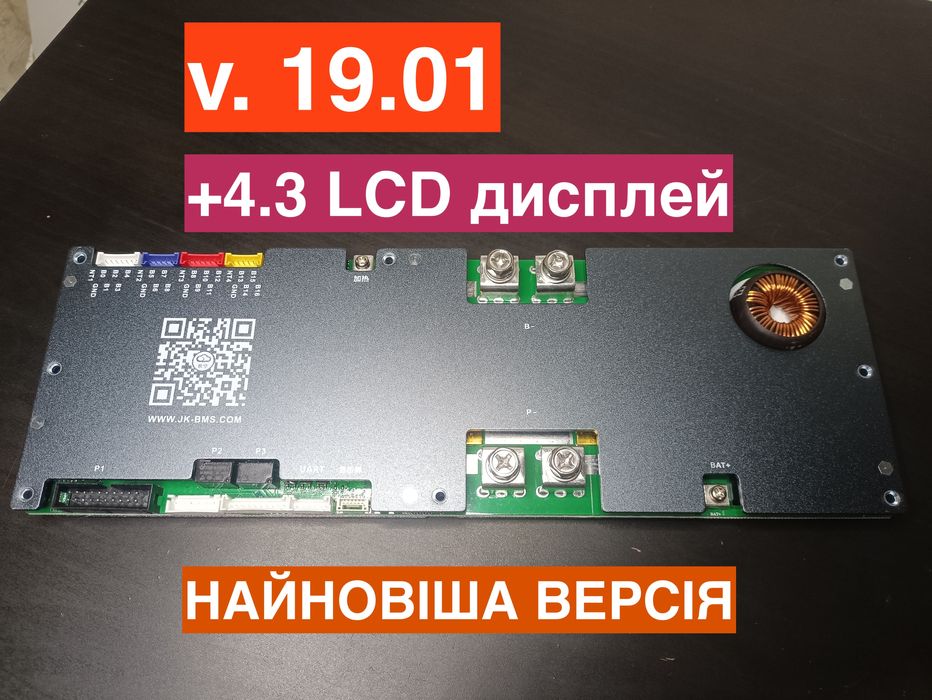

Інверторна БМС від Jikong, модель JK-PB2A16S20P V19.01 8-16S Li-ion/LiFePO4/LTO

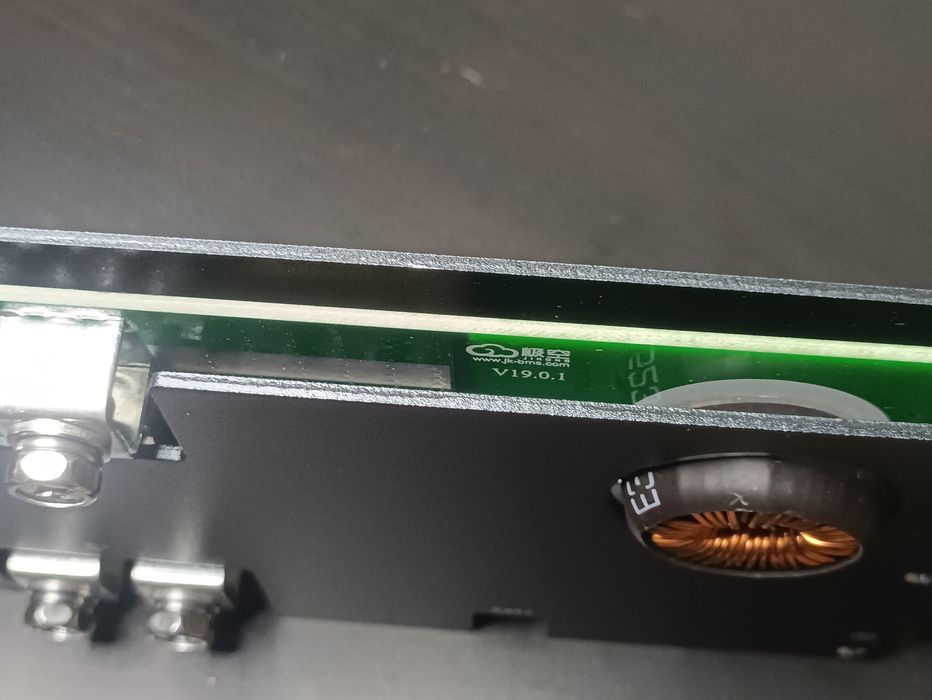

НАЙНОВІША ВЕРСІЯ V19.01 (дивіться друге фото) з оновленими кольорами роз'ємів

Максимальний комплект JIKONG BMS + LCD 4.3 дисплей

BMS JK-PB2A16S20P v19.01 - сучасна система керування акумуляторними батареями призначена для захисту та ефективного використання літієвих батарей. Потужність 200A, пікова (до двох хвилин 350A), активний балансир до 2А. Підтримка великої кількості протоколів за CAN шиною. Нова версія V19.01 прошивки покращує стабільність роботи

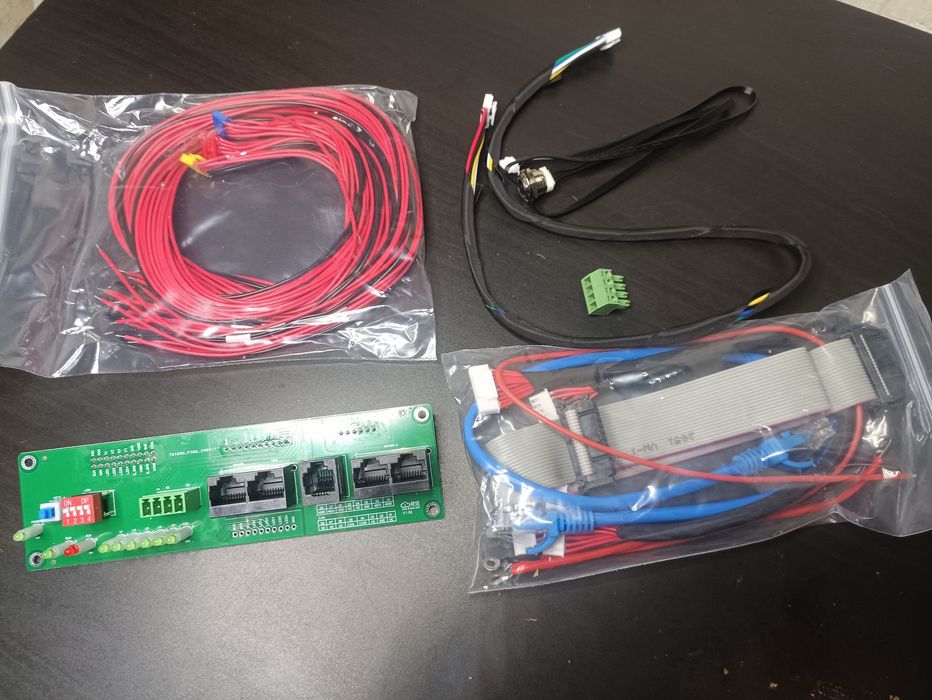

Комплектація

- Плата BMS JK-PB2A16S20P v19.01

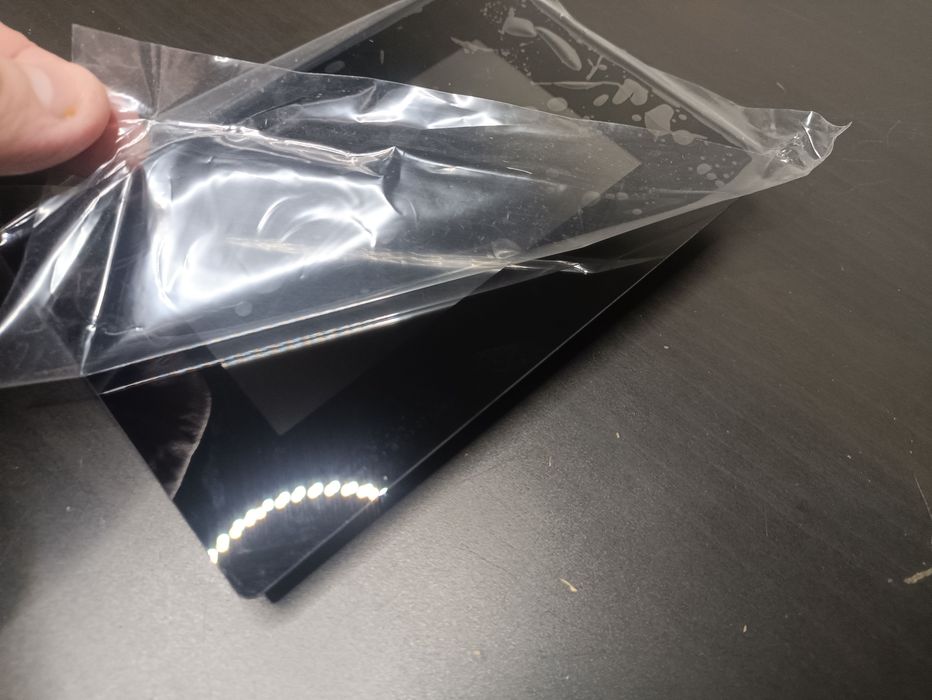

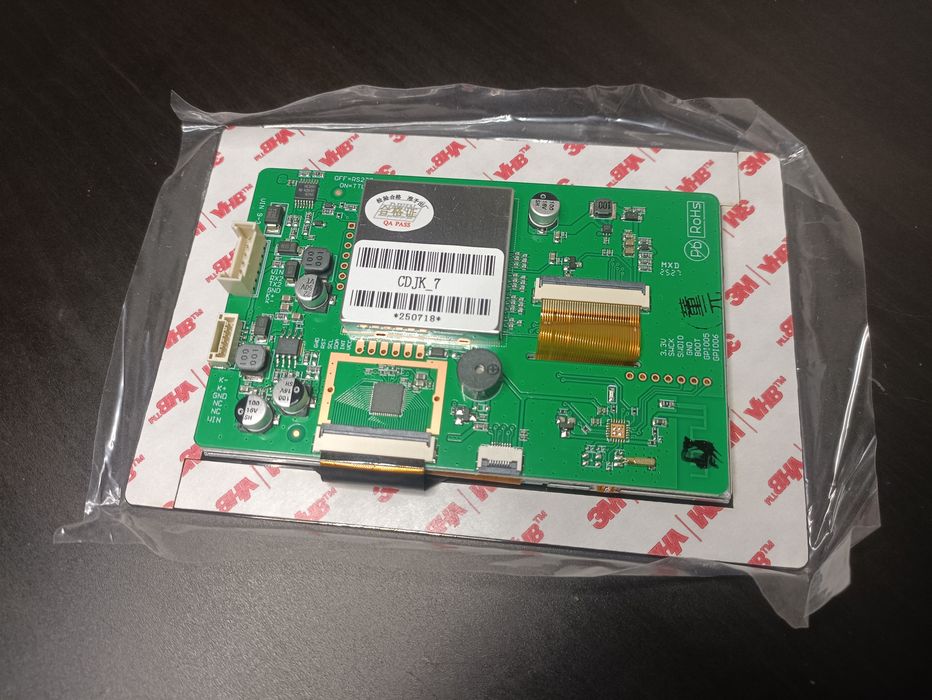

- LCD дисплей 4.3 V19
- датчики температури
- балансувальні дроти
- кнопка активації
- плата з роз'ємами для комунікації зі шлейфами до основної плати

JiKong BMS PB2A16S20P v19.01 струм 200A для збірок lifepo4 від 8S до 16S з активним балансуванням 2A
БМС для інвертора Pylon, Deye, Victron, Must, Growatt, Axioma, GoodWe, Voltronic, luxpower, Easun, Anenji, Anern, Powmr, tommatech та інші.

JiKong BMS PB2A16S20P v19.01 200A 8S-16S з активним балансуванням 2A, CAN, RS485, RS232 шинами - це інтелектуальна плата захисту літієвих батарей, з покращеними характеристиками захисту від перезаряду, надмірного розряду, перевантаження та надійну роботу систем накопичення енергії за рахунок більш точних вимірювань напруги та струму та оптимізованої системи управління.

Smart BMS PB2A16S20P v19.01 також включає вдосконалене активне балансування напруги, яке дозволяє відстежувати напругу кожного осередку в режимі реального часу та покращувати термін служби батареї за рахунок активного керування балансуванням.

Головною особливістю JiKong BMS PB2A16S20P v19.01 200A 8S-16S нового покоління є наявність шин CAN, RS485, RS232 та підтримка протоколів обміну більшості інверторів та інших систем зберігання енергії.

Переваги JiKong BMS PB2A16S20P v19.01 200A 8S-16S з активним балансуванням 2А:

Підтримує протоколи обміну інформацією більшості інверторів та інших систем зберігання енергії.
Оцінка ємності акумулятора.
4-канальне визначення температури та захист елементів акумуляторної складання + визначення температури та захист MOS.
Покращена функція активного балансиру працює постійно і дозволяє продовжити термін служби елементів збирання, підвищити ємність/ефективність використання ємності елементів, економити енергію.
Можливість використання з різними типами акумуляторних осередків.
Світлодіодна індикація рівня заряду і стану/статусу роботи акумуляторної складання.
Високоточний збір напруги та струму
Можливість зібрати 24В, 36В, 48В акумулятори з різної кількості осередків 7S/8S, 12S, 16S.
Наявність iOS та Andriod програми для керування платою та контролем стану акумулятора через Blutooth.
Підтримка роботи із ПК.
Має роз’єм для підключення обігрівача акумулятора.
Підтримка зв’язку RS485CANRS232.
Можливість підключення інформаційного екрана.
1000 осередків для збереження історії події з точним часом.
Ізольована ланцюг живлення.

Основні характеристики плати JiKong BMS PB2A16S20P v19.01 200А 8S-16S 2A

Кількість елементів для Li-ion 7S~16S
Кількість елементів для Lifepo4 8S-16S (8S, 12S, 16S)
Кількість елементів для LTO 14S
Вид балансів Активний балансир
Струм балансування 2А
Опір головного ланцюга MOSFET 0,47 мОм
Номінальний струм заряду 200А
Номінальний струм розряду 200А
Піковий струм розряду (максимум 2 хвилини) 350А
Захист від перевантаження струмом 10A-200А регульована
Підключення осередків Загальний порт
Шкала напруги одного осередку 1-5В
Точність напруги ±5мВ
Напруга захисту від перезаряджання 1.2V-4.35V регульований
Напруження скасування захисту від перезаряджання 1.2V-4.35V регульований
Час спрацьовування захисту від перевантаження струмом 2сек-120сек регульоване
Напруга захисту від перерозряду 1.2V-4.35V регульований
Напруження скасування захисту від перерозряду 1.2V-4.35V регульований
Кількість датчиків температури 4
Захист за температурою Так
Захист від короткого замикання Так
Вимірювання ємності елемента акумуляторної складання Так
Світлодіодна індикація рівня заряду і стану
статусу роботи акумуляторного складання

Функція Bluetooth Додаток для Android та IOS
Дистанційне керування RS485 Підтримує
Додаткові порти зв’язку RS232 / RS485 / CAN
Розмір 162мм*102мм*20мм
Діапазон робочих температур -30°C ~ 70°C;

Специфікація JK Smart BMS з активним балансиром EN
Шість видів захисту акумулятора в JiKong BMS PB2A16S20P v19.01 200А 8S, 12S, 16S з активним балансуванням 2А

JiKong BMS PB2A16S20P v19.01 струм 200A на 8S-16S з активним балансуванням 2А та свіжою прошивкою для інверторів з підтримкою протоколів Pylon, Deye, Victron, Must, Growatt, Axioma, GoodWe з шинами CAN RS485 RS22 Lifepo4, Li-ion, LTO елементів для складання 24В, 36В, 48В акумуляторів від провідного виробника JiKong Technology (JiKong).

JiKong BMS PB2A16S20P v19.01 200А 8S-16S JK (Jikong) ідеально підійде для складання 24В, 36В, 48В акумулятора на 105Ah або 210Ah з використання осередків, а також для складання 24В, 36В, 48В акумулятора на 230Ah або 280Ah з використання осередків LiFePO4 осередки EVE LF280K Grade A 3.2В 280А та осередки EVE 105A 3.2В Grade-A

Для оновлення прошивки JK BMS PB2A16S20P v19.01 використовуйте оригінальний адаптер JK BMS USB to RS485 та інструкцію з прошивки
Захист від короткого замикання
Захист від перезаряду (можливість налаштування граничної напруги)
Захист від надмірного розряду (можливість налаштування граничної напруги)
Захист струму (налаштування захисту від перевантаження великим струмом, параметр, що налаштовується)
Захист за температурою від перегріву та контроль за низькою температурою з можливістю керування нагрівальним елементом
Контроль підключення та обриву балансувального з’єднання

ВАЖЛИВО! При неправильному підключенні BMS PB2A16S20P v19.01, некоректному налаштування програми, а також нетиповому використанні, BMS плата може вийти з ладу.
