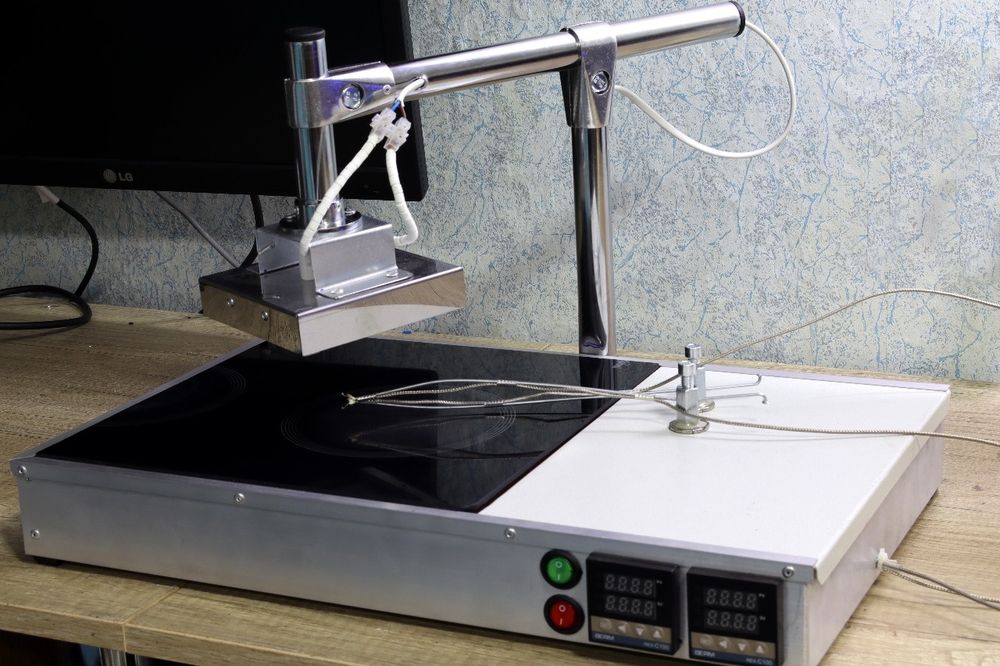

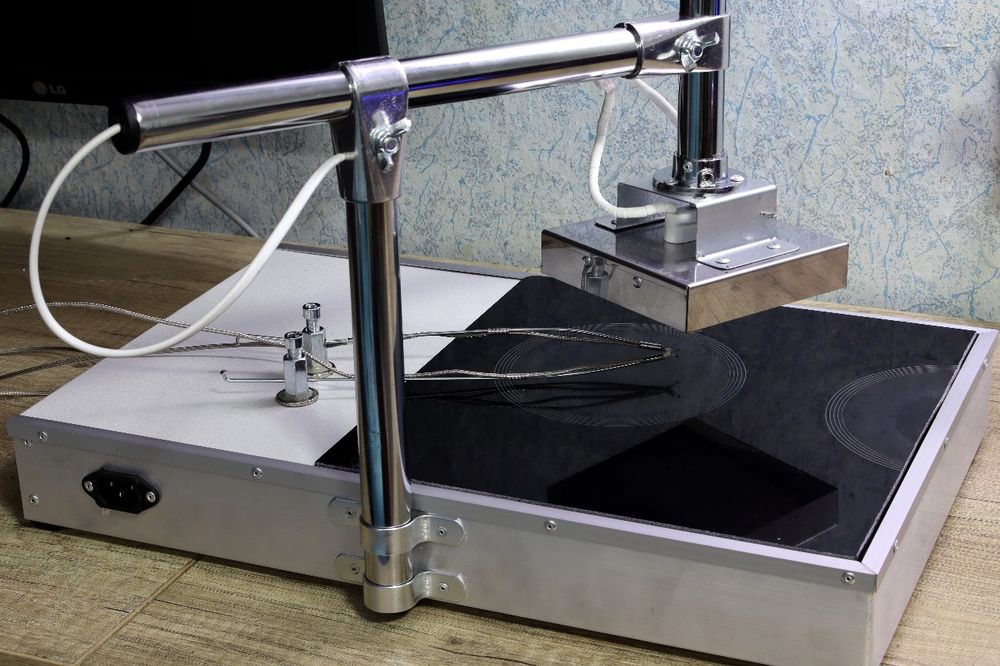

Инфракрасная паяльная станция на керамических-кварцевых нагревателях

Проверена на практике - успешно снимались и садились чипы.

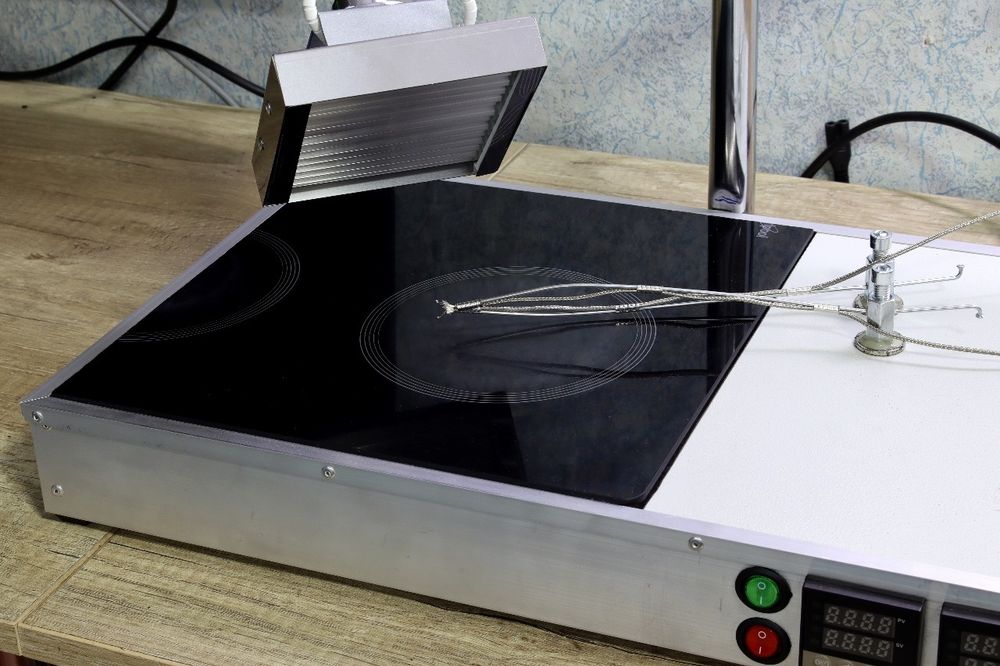

Размер поверхности нагрева 300мм*300мм низ 2000ватт, 120мм*120мм верх 500ватт
Верхний нагреватель немного больше размером, чем необходимо, поэтому область вокруг чипа лучше накрыть фольгой.

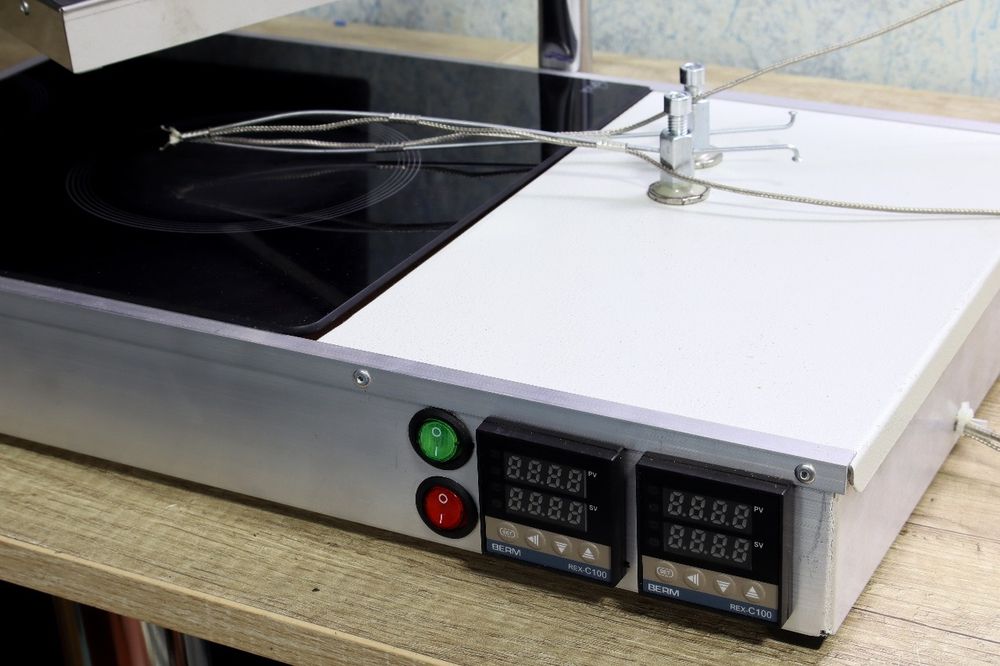

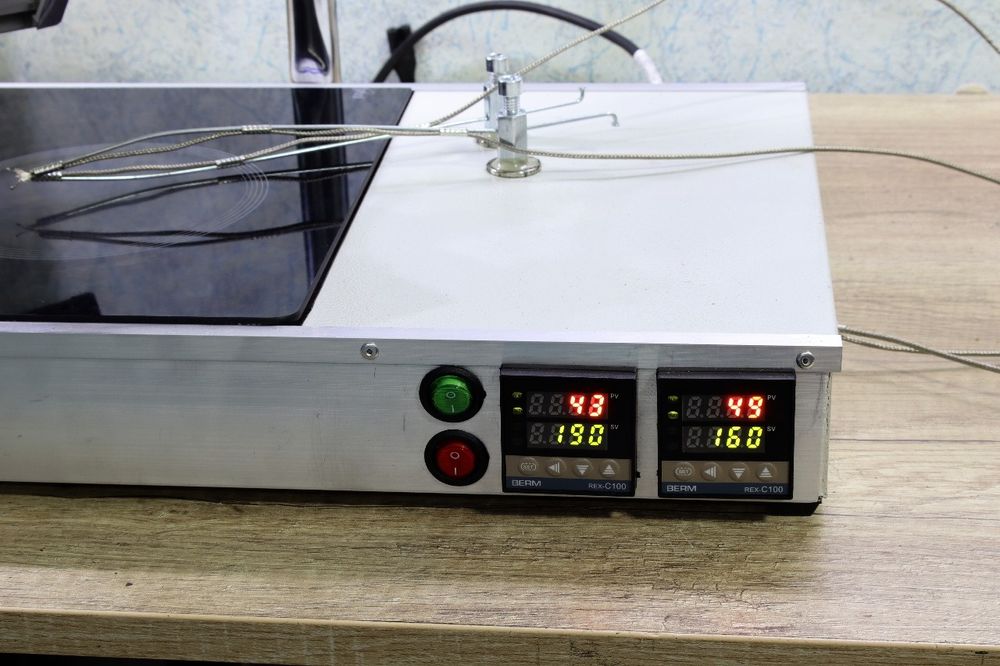

Температура низа регулируется ПИД регулятором REX C100
Температура верха также регулируется ПИД регулятором REX C100 - посмотрел чем пользуется Vik-on и Майнер в носках ну и прочие - они так же снимают и садят чипы без всяких термопрофилей и не жалуются, так зачем усложнять))

Термодатчики держаться на неодимовых магнитах.

Примерное время снятия-запайки чипа около 7 минут (начиная с разогрева холодной платы)

Конечно первый раз нужно потренироваться на донорах - снять-поставить два-три чипа, чтобы приноровиться.
Не забывайте просушивать платы и чипы перед установкой, (рекомендуют сутки при температуре 80гр)во избежание волдырей (текстолит вбирает в себя влагу из окружающей среды).

Нижнюю термопару нужно устанавливать немного в стороне от снимаемого-устанавливаемого чипа, чтобы верхний нагреватель на неё не влиял.

Низ и верх можно включать отдельно и использовать как нижний подогрев.

В комплект входят 10шт фторопластовых стоек.

Видео снятия чипа (ускорено в 2 раза):
youtu.be/mSz_zr1ywx8

Понизив температуру низа до 70-80гр можно расклеивать телефоны и планшеты.

Торга нет, упаковка за мой счёт.

Отправлю наложенным.
