Технические характеристики

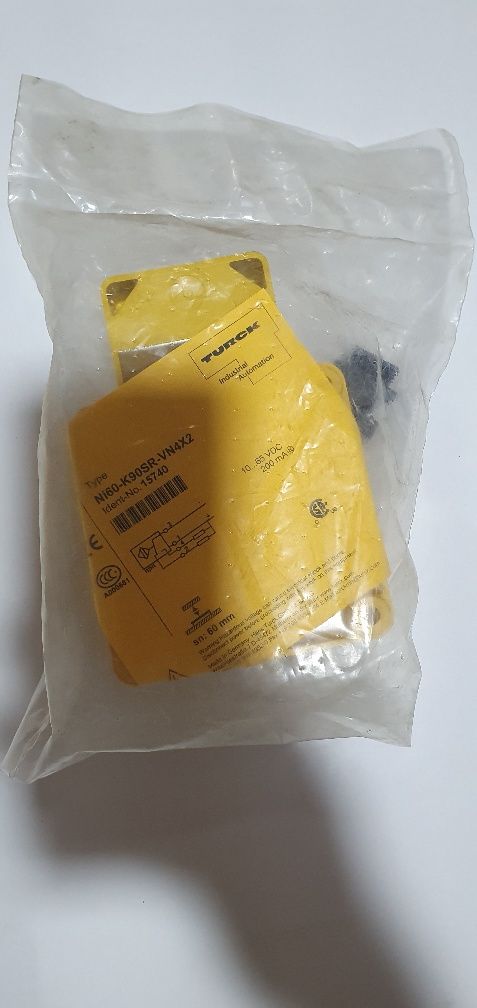

Тип NI60-K90SR-VN4X2
ID № 15740
Основные данные
Номинальная дистанция срабатывания 60 мм
Условия монтажа Не заподлицо
Безопасное рабочее расстояние ≤ (0,81 × Sn) мм
Корректировочные коэффициенты St37 = 1; Al = 0.3; нерж. сталь = 0.7; Ms
= 0.4
повторяемость (стабильность) позиционирования
≤ 2 % полн. шкалы
Температурный дрейф ≤ ±10 %
Гистерезис 3…15  %
Электрические параметры
Рабочее напряжение 10…65  В =
Остаточная пульсация ≤ 10 % Uss
Номинальный рабочий ток (DC) ≤ 200 мА
Ток холостого хода 15  мА
Остаточный ток ≤ 0.1 мА
Испытательное напряжение изоляции ≤ 0.5 кВ
Защита от короткого замыкания да / Циклический
Падение напряжения при Ie ≤ 1.8 В
Защита от обрыва / обратной полярности
да / Полный
Выходная функция 4-проводн., Дополнительный контакт,
NPN
Частота переключения 0.06 кГц
Механические характеристики
Конструкция Прямоугольный, K90SR
Технические характеристики
Размеры 130 x 75 x 60  мм
Материал корпуса Пластмасса,PBT-GF30-V0
Материал активной поверхности PBT-GF30-V0
Электрическое подключение Клеммная коробка
Прижимная способность ≤ 2.5 мм²
Условия окружающей среды
Температура окружающей среды -25…+70  °C
Вибростойкость 55 Гц (1 мм)
Ударопрочность 30  g (11 мс)
Степень защиты IP67
Средняя наработка до отказа 2283 лет в соответствии с SN 29500-
(Изд. 99) 40 °C
Индикатор рабочего напряжения светодиод, зел.
Индикация состояния переключения светодиод, желтый
