"Вакуумный купол" для лечения воронкообразной деформации грудной клетки (ВДГК)

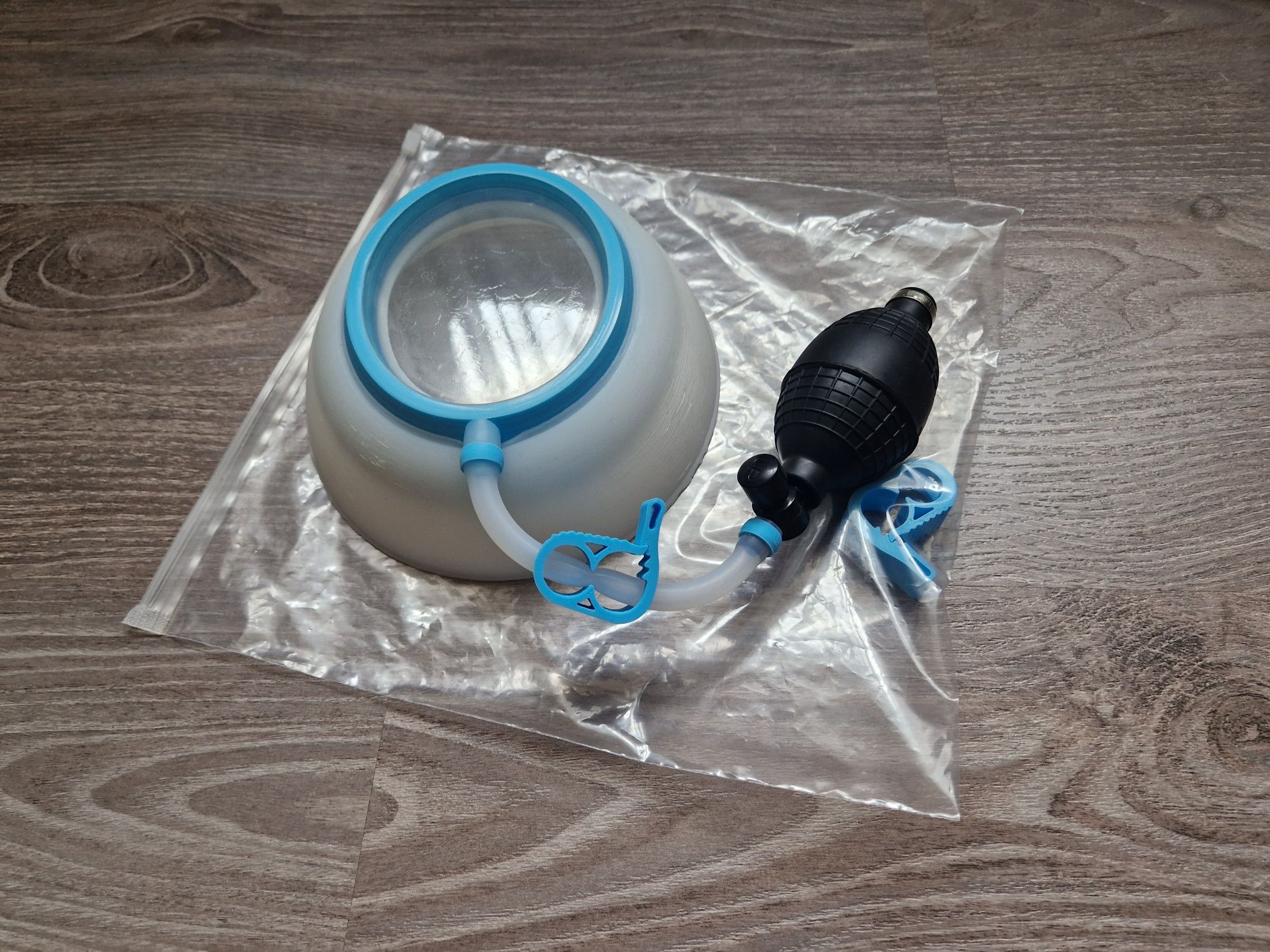

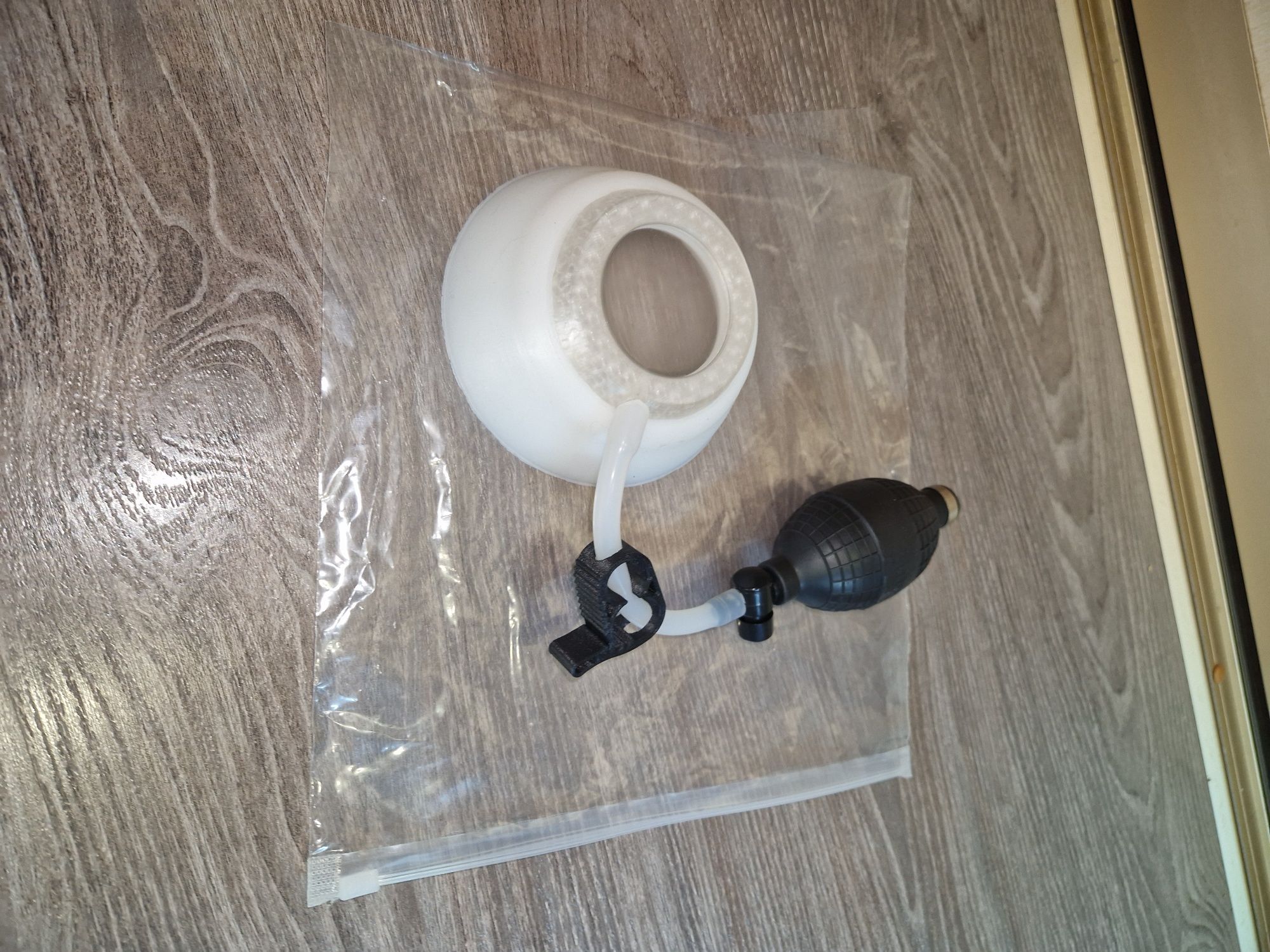

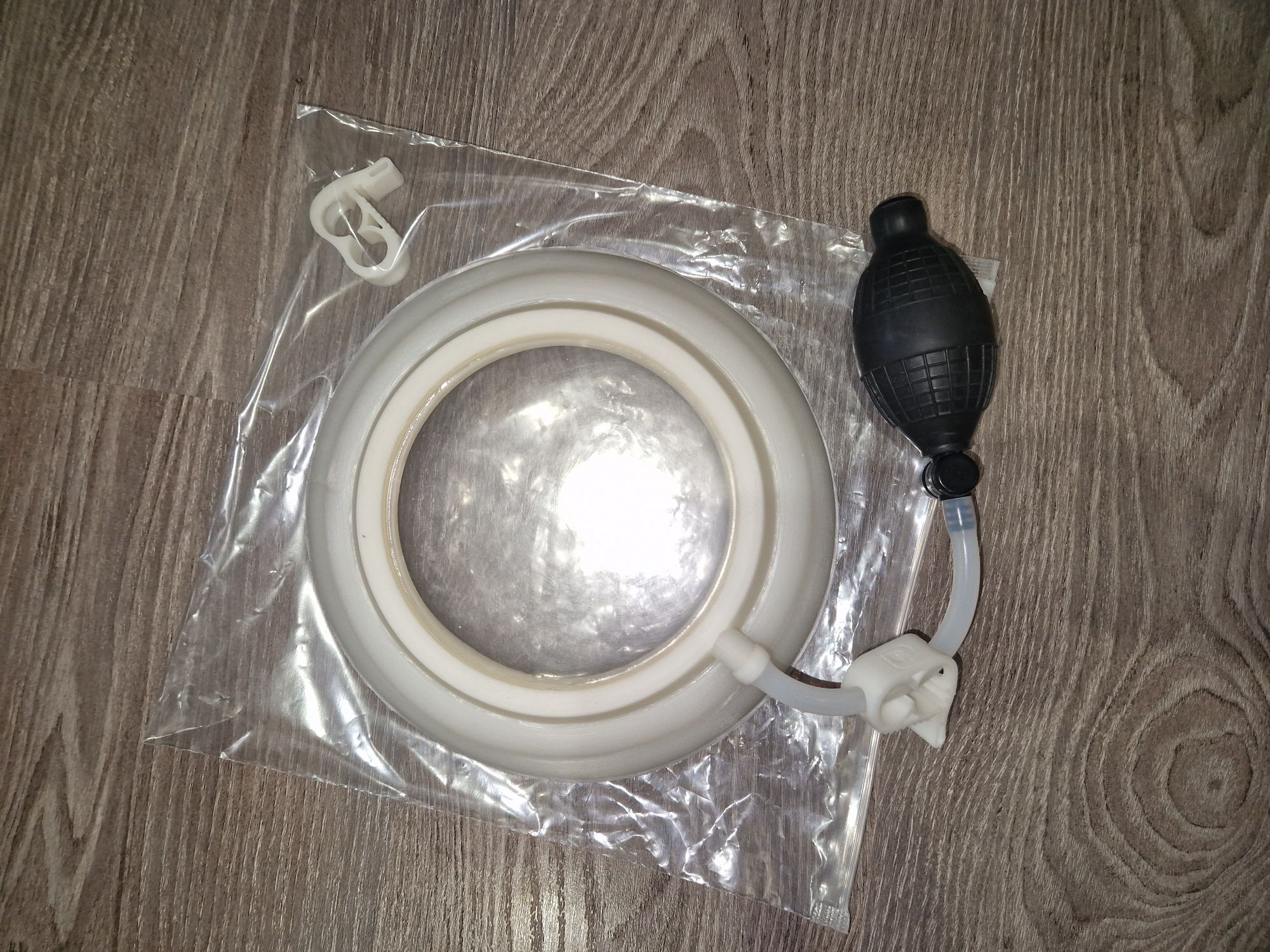

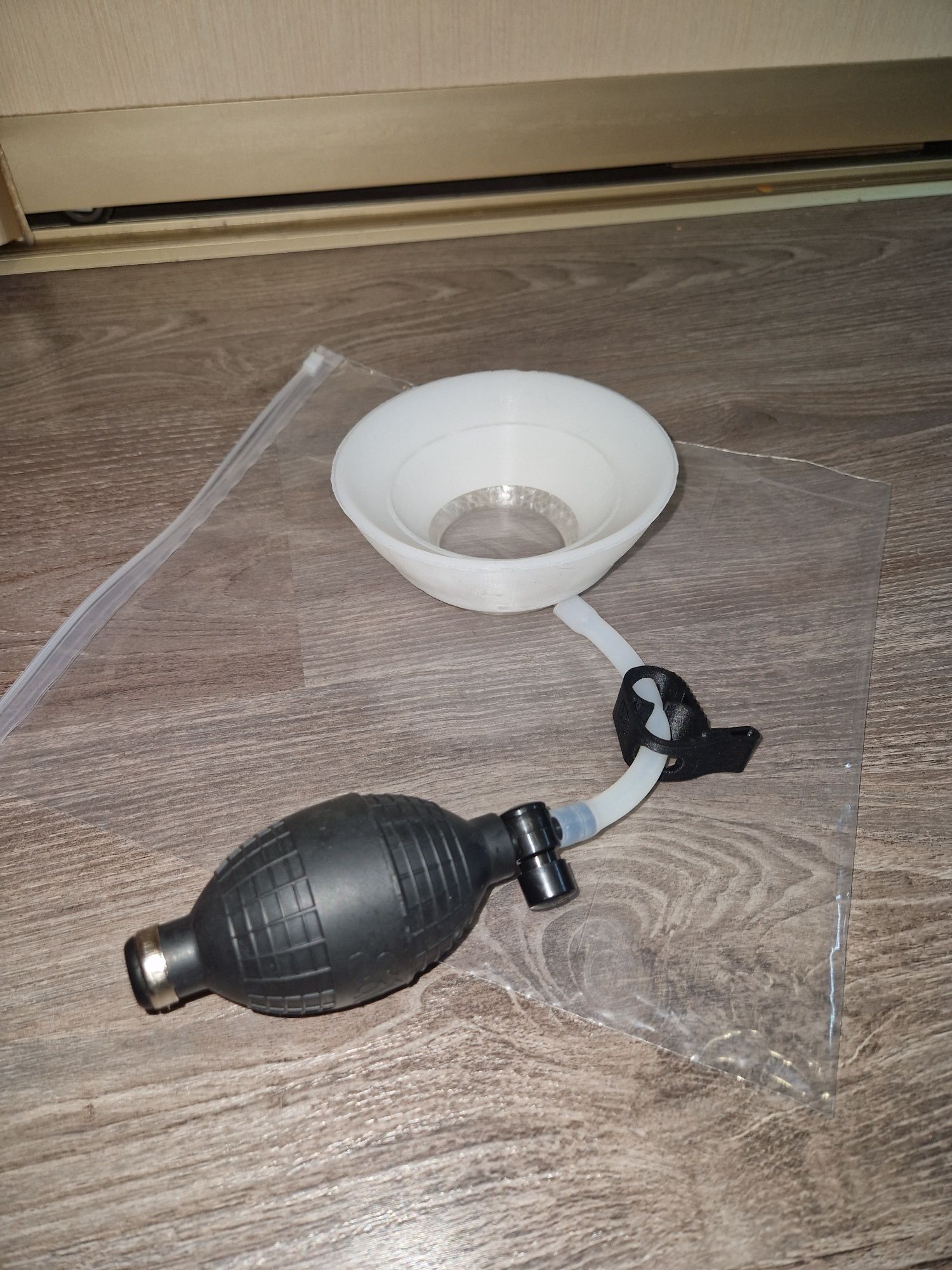

Данный прибор я разработал и изготовил для моего ребенка. По сравнению с аналогами от других производителей, прибор имеет ряд преимуществ: полностью разборная конструкция - что дает простоту в эксплуатации и легкость в обслуживании; прочный выпуклый каркас в виде чаши на которую устанавливается мягенькая уплотнительная манжета - это позволяет втягивать воронку глубоко в прибор и процесс лечение проходит с большей эффективностью; окошко в центре прибора позволяет визуально контролировать установку прибора над воронкой и оценивать состояние кожи пациента; клипса дополнительно запирает прибор что позволяет держаться вакууму более 5 часов; вакуумная грушка имеет более надежную конструкцию клапанов которые используются в тонометрах, также позволяет устанавливать более сильный вакуум не прилагая при этом особых усилий.

Метод лечения с помощью прибора разработанного Эхартом Клобом в 1992 г. - вакуумного купола (Vacuum Bell, далее по тексту "прибор") получил достаточно широкое распространение в мире. Суть метода заключается в том, что над деформацией устанавливается вакуумная присоска состоящая из силиконового кольца (манжеты) и смотрового окна, эта присоска постепенно делает грудную клетку более подвижной и со временем деформация уменьшается. Метод более эффективен у детей и подростков с неригидными (мягкими) деформациями, в интернете также полно случаев где применялось лечение ВДГК с положительным результатом и в возрасте от 20 до 40 лет. Безусловно вместе с аппаратом необходимо применять и комплекс физических упражнений, дыхательных практик.

Данный метод за последние десятилетия зарекомендовал себя как эффективный и безопасный способ коррекции ВДГК у пациентов, желающих избежать хирургического вмешательства.

Для каждого пациента устройство подбирают индивидуально в зависимости от роста и формы вентральной поверхности грудной клетки.

Размер устройства должен превышать размеры воронкообразной деформации, но не выходить за пределы грудной клетки для профилактики спонтанного нарушения герметичности колокола и для исключения дискомфорта при подтягивании брюшной стенки в эпигастральной области.
Для реаэрации колокола используют специальный клапан, так как резкое устранение вакуума нежелательно.

Согласно накопленному опыту врачей ортопедов, прибор следует использовать ежедневно не менее 30 мин два-три раза в день в течение 4–6 недель, постепенно увеличивая время использования до 8–12 ч в сутки в зависимости от возраста ребенка.
Устройство не препятствует повседневной жизни и некоторым видам физической активности. Не рекомендуется использовать прибор во время водных процедур и занятий подвижными видами спорта. Всем пациентам необходимо ведение индивидуального дневника (с указанием времени ношения прибора) и фотодневника (фото в прямой проекции и с поворотом в 3/4).
Всех пациентов на первичном приеме информируют о возможностях консервативного и хирургического способов коррекции ВДГК. Четких показаний для применения прибора на данный момент нет, однако данную методику предлагают пациентам разного возраста с различной степенью деформации. Прибор может быть также хорошей альтернативой у пациентов, отказывающихся от оперативного лечения. В медицинских наблюдениях противопоказаний к использованию прибора не было.
Всем пациентам проводиться стандартизированная оценка результатов лечения каждые 3–6 мес. Она включает динамическое измерение глубины деформации, визуальный контроль лечения, анализ фотодокументации, анкетирование.

Так как возрастные категории для лечения от 6-ти до 40 лет, трудоемкость и количество материалов на изготовление требуется разное - ЦЕНА УКАЗАНА СРЕДНЯЯ !

При необходимости вышлю больше информации, фото, ссылки на видеоролики и полезные ресурсы.

Если у кого-то есть желание, время и свободный доступ до 3Д принтера, то могу помочь с изготовлением, объясню что как делать и дам файлы для 3Д печати. Сейчас есть опробованные файлы, прошедшие этап многократного изготовления и применении на практике, на купол с диаметром контактно-вакуумного пятна 60мм (для детей 1 - 2 года), 70-80мм (для детей 4-6 лет), 100мм (9 лет), 120мм (10 - 12 лет), 140мм (13 - 15лет), 160мм(16лет), 170мм-220мм (от 17 до 40 лет) во всех приборах диаметр манжеты в рабочем состоянии больше на 40-60мм, что обеспечивает хорошее, плавное прилегание и мягкую регулировку вакуума. В процессе изготовления, прибор постоянно дорабатывается и модернизируется, улучшается прилегания и удержания вакуума, по итогу, сама конструкция выходит эргономичная и более компактная, но как и аналог от германских коллег требует индивидуального подбора к каждому пациенту: проведения замеров и перестройки 3Д модели под каждый случай. Для детей и подростков зачастую круглой формы, а для женского пола варианты купола в виде капли или эллипса.

youtube.com/watch?v=T0du6Frg4NI - Изготовление
youtube.com/watch?v=pV6iyB9lLVU - Пример прибора
