Индикатор уровня заряда Li-ion батареи 18650 1S 3.3-4.2В. Этот модуль будет в реальном времени отображать уровень заряда Вашего аккумулятора. Но если, Вы хотите периодически смотреть состояние уровня заряда, подключите в цепь – кнопку. Если использовать кнопку без фиксации, тогда только при нажатии и удержании можно будет увидеть заряд.

Подключение:

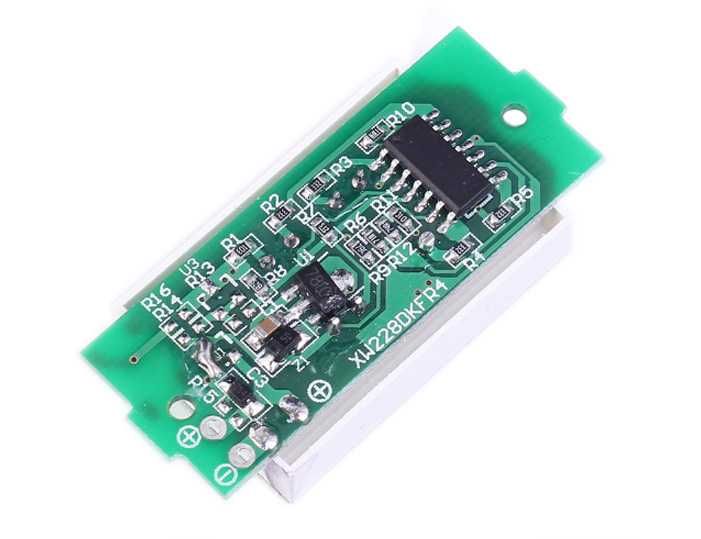

На плате есть два контакта питания с надписями минус(-) и плюс(+)
Подключите их к аккумулятору, используя соединительные провода.

Режимы работы:
Когда напряжение батареи превышает N * 3,3 В, будет отображаться одна полоска индикатора
Когда напряжение батареи превышает N * 3,5 В, будут отображаться две полоски индикатора
Когда напряжение батареи превышает N * 3,7 В, будут отображаться три полоски индикатора
Когда напряжение батареи превышает N * 3,9 В, будут отображаться четыре полоски индикатора
Когда напряжение аккумулятора меньше, чем N * 3,3 В, дисплей из 4 полосок индикатора будет выключен, значит аккумулятор необходимо зарядить.
(примечание: N = количеству ячеек = 1)

Размер модуля : 45 мм x 20 мм х 7 мм, экран 31 мм х 20 мм.
Цвет свечения: красный контур, синяя индикация.
