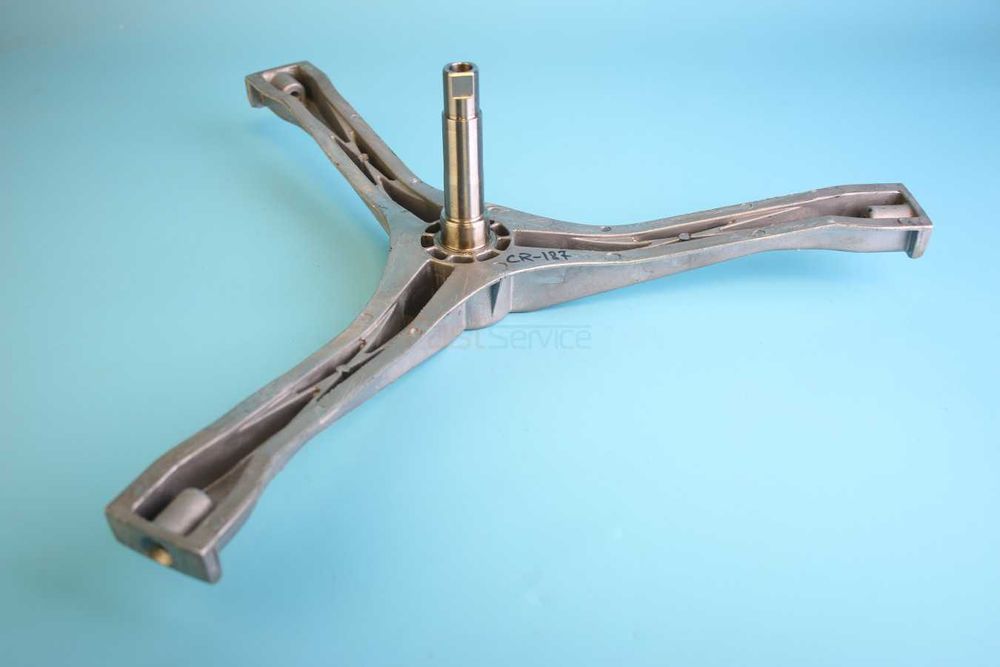

Хрестовина пральної машини: AMICA, ARDESTO, BOMANN, GRUNHELM, HANSA, MIDEA, OK, PRIME TECHNICS, UNI, ZANUSSI, CATA.

Замовний код: ZANUSSI 4055059275, 4055210753 MIDEA 12338100000087, 302930560028 AMICA HANSA 1034517, 1994198

Маркування на виробі: MFS50-10301-302

Розміри хрестовини:

Загальні розміри:

H1 Загальна висота: 93 мм

Висотні розміри:

H2 Висота кільця під ущільнення (сальник): 15 мм

H3 Відстань від втулки до зовнішнього підшипника: 55 мм

H4 Відстань від посадки зовнішнього підшипника до канавки (проточки) кріплення шківа: 10 мм

Діаметри:

D1 Діаметр посадочного місця під ущільнення (сальник): 25 мм

Примітка: Встановлюється сальник з розмірами 25x50.75x10/12 мм.

D2 Діаметр посадочного місця під внутрішній підшипник: 20 мм

Примітка: Встановлюється підшипник № 6204.

D3 Діаметр посадочного місця під зовнішній підшипник: 17 мм

Примітка: Встановлюється підшипник № 6203.

Кріплення шківа:

Кріплення шківа: здійснюється болтом М10

Розмір посадочного місця під шків: 14 мм (діаметр) x 17 мм (довжина)

Кріплення до барабана:

L1 Довжина променя від внутрішнього підшипника до кінця променя: 225 мм

Кріплення променів хрестовини до барабана: 3 болти М8 з головкою під потай.
