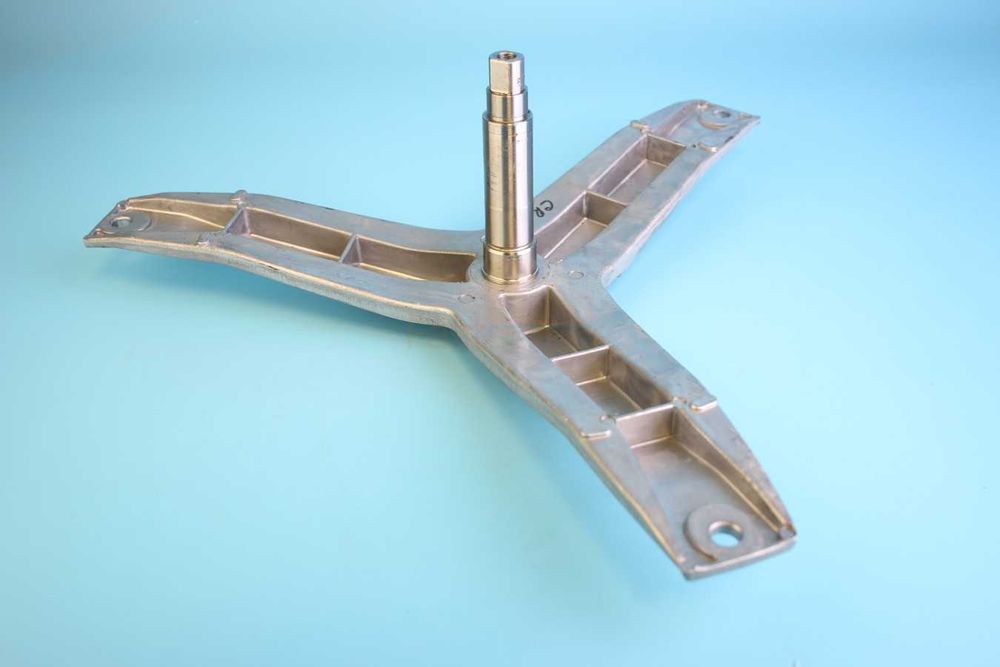

Хрестовина 79004 висота вала 116 під підшипники 6204 та 6305 під сальник 28х62х10/12

Замовний код: 00236611, 00215117

Bosch Classixx повногабаритні, розбірний пластиковий бак.

Загальні розміри:

Довжина валу: 116 мм

Примітка: На даній хрестовині цей розмір більший через особливість конструкції.

Діаметри:

Діаметр втулки під ущільнення (сальник): 28 мм

Примітка: Встановлюється сальник з розмірами 28x62x10/12 мм.

Діаметр посадочного місця під внутрішній підшипник: 25 мм

Примітка: У машині встановлено внутрішній підшипник № 6305.

Діаметр посадочного місця під зовнішній підшипник: 20 мм

Примітка: У машині встановлено зовнішній підшипник № 6204.

Висотні розміри:

Висота втулки під ущільнення (сальник): 18 мм

Висота від втулки до посадки зовнішнього підшипника: 69 мм

Висота посадочного місця зовнішнього підшипника: 13 мм

Висота посадочного місця під шків: 16 мм

Кріплення шківа:

Розміри посадочного місця під шків:

Діаметр: 17 мм

Довжина (проточка): 14 мм

Кріплення шківа: здійснюється болтом М8.

Кріплення хрестовини до барабана:

Кріплення променів хрестовини до барабана: здійснюється трьома болтами M10x20 та гайками M10, які розташовані на заклепках.

Відстань від валу в місці посадки внутрішнього підшипника до центру кріпильного отвору променя хрестовини: 207 мм.
