Harman Kardon HK 6900

апарат у відмінному тех та косметичному стані

HK6900 з номінальною потужністю 170 Вт на канал при навантаженні 8 Ом від 20 до 20 000 Гц з гармонійними або інтермодуляційними спотвореннями менше 0,08 відсотка є найпотужнішим інтегрованим підсилювачем Harman Kardon. Серед його конструктивних і схемних особливостей — використання дискретних (на відміну від інтегрованих) електронних компонентів, низький загальний негативний зворотний зв’язок (лише 12 дБ) і широка смуга пропускання, що виходить далеко за межі звукового діапазону. Він також розроблений для забезпечення високих миттєвих пікових струмів у навантаженні з низьким опором. За словами виробника, HK6900 може забезпечити миттєву потужність до 90 ампер.

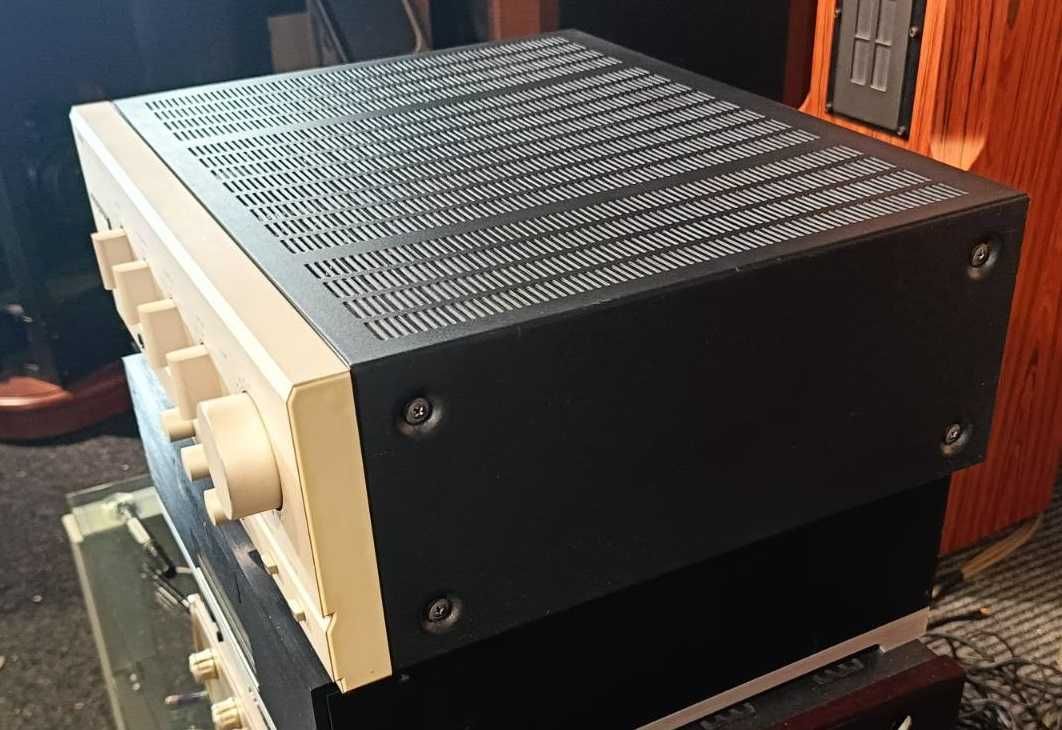

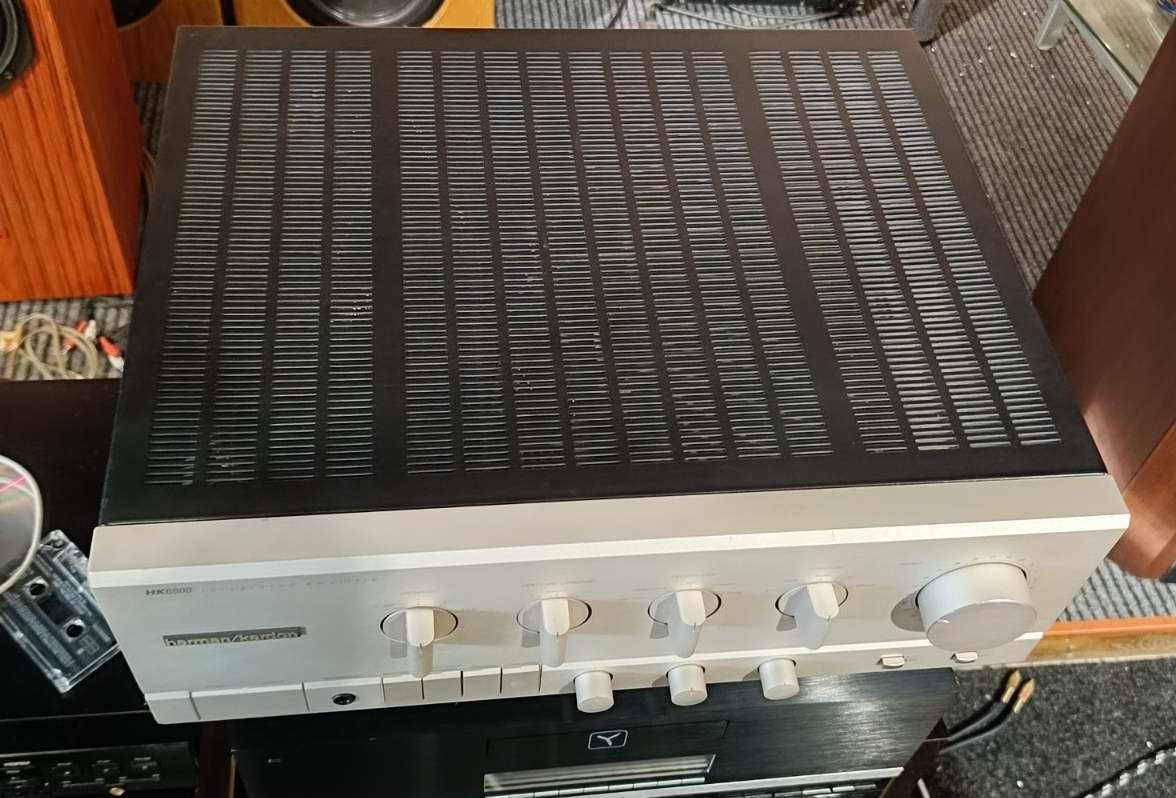

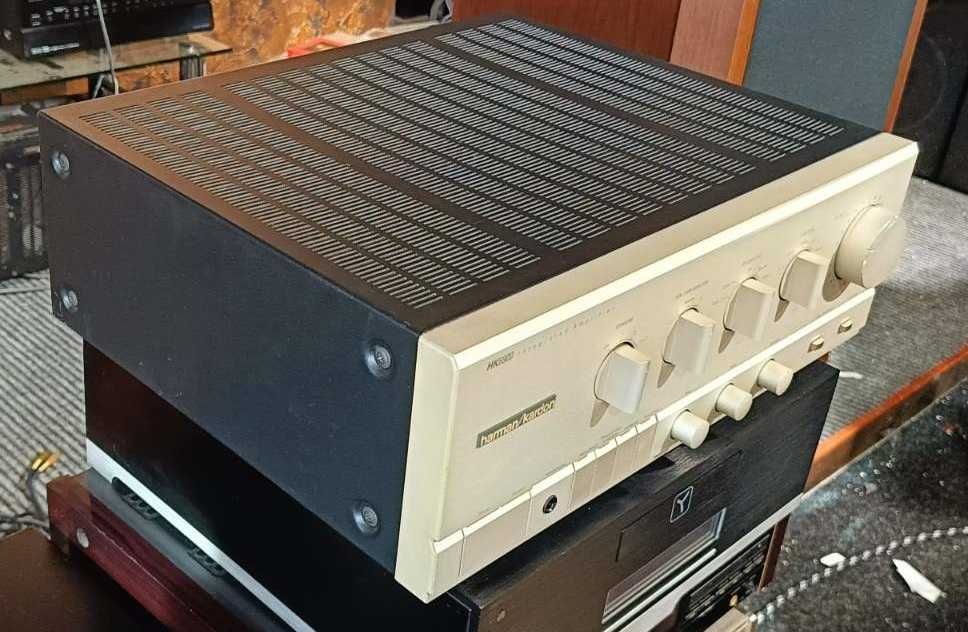

HK6900 — це великий, важкий підсилювач, розміром 17-3/8 дюймів у ширину, 16 дюймів у глибину, 6-1/4 дюймів у висоту та вагою 37-1/2 фунтів. Його повнорозмірні ручки керування працюють із вражаючою плавністю та позитивним відчуттям, а їхні функції чітко позначені золотими літерами на чорній панелі. Смугові ручки вибирають виходи динаміків для однієї або двох пар динаміків, відстежують відтворення з двох аудіо- чи відеомагнітофонів і підключають підсилювач до будь-якого з п’яти джерел вхідного сигналу: фононо, CD, тюнер, аудіо/відео та допоміжний . Вхід тюнера можна перемкнути на будь-який набір виходів стрічки незалежно від вибору прослуховування, а дві деки можна підключити для дубляжу в будь-якому напрямку.

У нижній частині панелі знаходяться два невеликих кнопкових перемикача. Один вимикає схеми попереднього відеопідсилювача підсилювача (в посібнику сказано без уточнення, що це «для максимально чистого звуку»), а інший вибирає між фонограмою з рухомим магнітом (mm) і рухомою котушкою (mc). входи попереднього підсилювача (на задній панелі є окремі гнізда для двох типів картриджів).

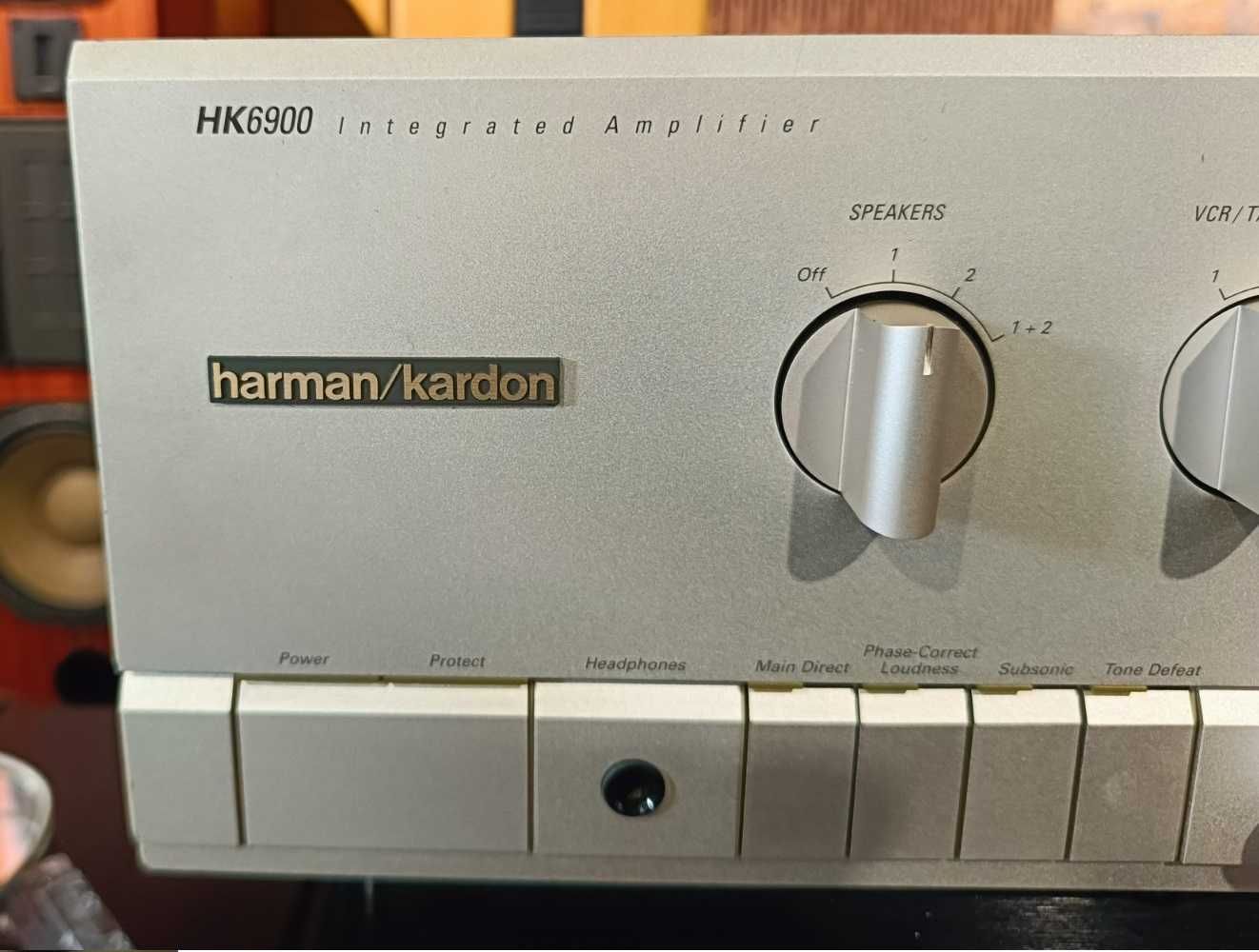

Є чотири плоскі прямокутні перемикачі в нижній лівій частині панелі керування для живлення, обходу регулювання тембру, компенсації гучності та дозвукового (інфразвукового) фільтра. Інший перемикач, основний прямий, обходить каскади попереднього підсилювача, направляючи вибраний сигнал безпосередньо (але через регулятор гучності) на вхід підсилювача потужності. Усі елементи керування на передній панелі використовують високоякісні електронні перемикачі.

Відповідно до Harman Kardon, схема компенсації гучності HK6900 була розроблена для корекції фазових помилок середніх частот, які зазвичай пов’язані з еквалізацією низьких частот. Кажуть, що він вільний від забарвлення або деградації стереозображення, які, як кажуть, відбуваються зі звичайними схемами компенсації гучності.

На додаток до різноманітних вхідних і вихідних гнізд фонограми, на задній панелі HK6900 є роз’єми входу/виходу відео для двох петель стрічки, які призначені для перемикання відеомагнітофонів, а також аудіокассетних дек.

Є також виходи для моніторів, а також аудіо- та відеовходи для використання з програвачем лазерних дисків. Термінали гучномовців — це великі міцні клеми; на жаль, вони розташовані надто широко, щоб прийняти подвійні роз’єми типу «банан».

Дещо незвичною особливістю є пара гнізд, позначених як «pre-out» — без звичайних супровідних гнізд основного підсилювача. Після деякого дослідження ми визначили, що ці гнізда просто забезпечують окреме живлення лінійного рівня від секції попереднього підсилювача. Їх можна використовувати для керування зовнішнім підсилювачем, хоча без можливості від’єднання власного підсилювача потужності HK6900, що було б марною тратою. Більш імовірне використання цих роз’ємів – подача сигналу на пристрій об’ємного звуку, магнітофонну деку або мікшерну панель.

Кнопка на задній панелі з позначкою SPEAKER OPERATING MODE регулює напругу джерела живлення на вихідних транзисторах для безпечної роботи з гучномовцями на 4 або 8 Ом. Інструкції пропонують нормальне використання налаштування 4 Ом, яке забезпечує найхолоднішу та найбезпечнішу роботу підсилювача. Проте, якщо використовується лише одна пара динаміків з опором 8 Ом, налаштування на 8 Ом забезпечує максимально можливу вихідну потужність. Дві з трьох розеток змінного струму перемикаються. Ціна: $1299.

Лабораторні тести

Під час 1-годинної попередньої підготовки при одній третині номінальної потужності (57 Вт) при навантаженні 8 Ом верхня частина підсилювача (над внутрішніми радіаторами) стала досить теплою, хоча ніколи не була надто гарячою, щоб доторкнутися до неї. Система термозахисту пристрою кілька разів вимикала підсилювач протягом цього періоду. Під час тривалої нормальної роботи верхня частина шафи лише трохи нагрілася.

Ми виміряли рівні потужності на рівні відсікання та спотворення, використовуючи кілька комбінацій опору навантаження та налаштувань режиму динаміка. При рекомендованому налаштуванні вихідна потужність 1000 Гц була обмежена на рівні 225 Вт на канал, причому обидва канали керували навантаженням 8 Ом і 227 Вт на 4 Ом. Відповідні показники обмеження були 1,22 і 1,26 дБ. Коли використовувалися навантаження 8 Ом із налаштуванням перемикача підсилювача на 4 Ом, рівень обмеження був знижений до 140 Вт, але з навантаженням 2 Ом (не рекомендовано) вихід обрізався на вражаючих 300 Вт на канал. Нарешті, використання навантажень 4 Ом із положенням перемикача 8 Ом дало вихідний рівень обмеження 312 Вт.

Specifications
Power output: 170 watts per channel into 8Ω (stereo)

Frequency response: 0.25Hz to 234kHz

Total harmonic distortion: 0.08%

Damping factor: 80

Input sensitivity: 0.125mV (MC), 2.5mV (MM), 250mV (line)

Signal to noise ratio: 72dB (MC), 73dB (MM), 75dB (line)

Channel separation: 40dB (MM), 35dB (MC), 43dB (line)

Speaker load impedance: 4Ω (minimum)

Dimensions: 443 x 160 x 405mm

Weight: 17.2kg
