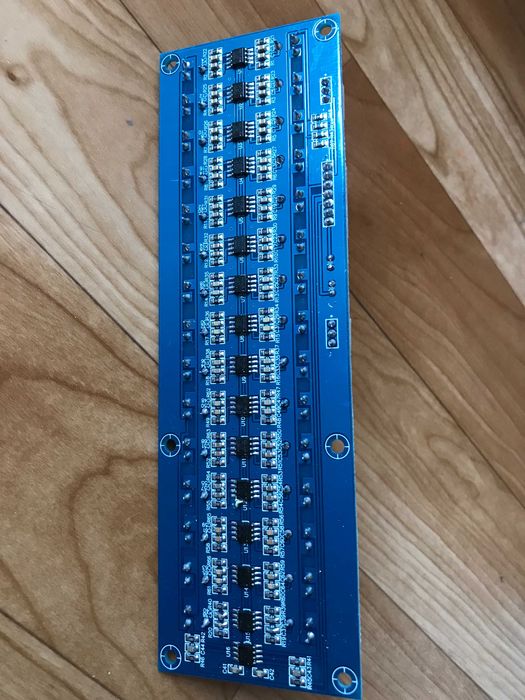

Графічний еквалайзер, також відомий як еквалайзер, — це пристрій, який використовується в аудіосистемах для точного налаштування частотних характеристик аудіосигналу. Ця конкретна модель пропонує 10-ступінчасте регулювання за допомогою повзункових потенціометрів, що дозволяє користувачу точно налаштувати систему відповідно до своїх звукових уподобань. Завдяки професійній друкованій платі та використанню систем на базі операційних підсилювачів 4558D забезпечується висока якість звуку та експлуатаційна надійність. Потенціометри мають тактильні обмеження для граничних та центральних значень, що полегшує точне регулювання. Пристрій легко встановити завдяки монтажним отворам діаметром 3 мм та оснащений роз'ємами Xh2.54 для підключення вхідного сигналу, вихідного сигналу та спеціального джерела живлення. Модуль живиться напругою від 5 до 15В (симетрично) та забезпечує регулювання частоти окремих діапазонів еквалайзера
35 Гц, 70 Гц, 160 Гц, 320 Гц, 600 Гц, 1 кГц, 1,8 кГц, 3,5 кГц, 4,7 кГц, 5,6 кГц, 7,5 к, 9.5кГц 12 кГц, 16 кГц , 20 кГц

Інтерфейс Опис:

1. LIN лівий канал сигнал вхід.
2. RIN правий канал сигнал вхід.
3. Вихід LOUT лівий канал сигналу.
4. Вихід ROUT right канал сигнал.
5. + V джерело живлення позитивне.
6. Провід заземлення електроживлення G, провід заземлення вхідного сигналу та провід заземлення виходу сигналу загальні до проводу заземлення електроживлення.
7.-V джерело живлення негативне.
