Описание

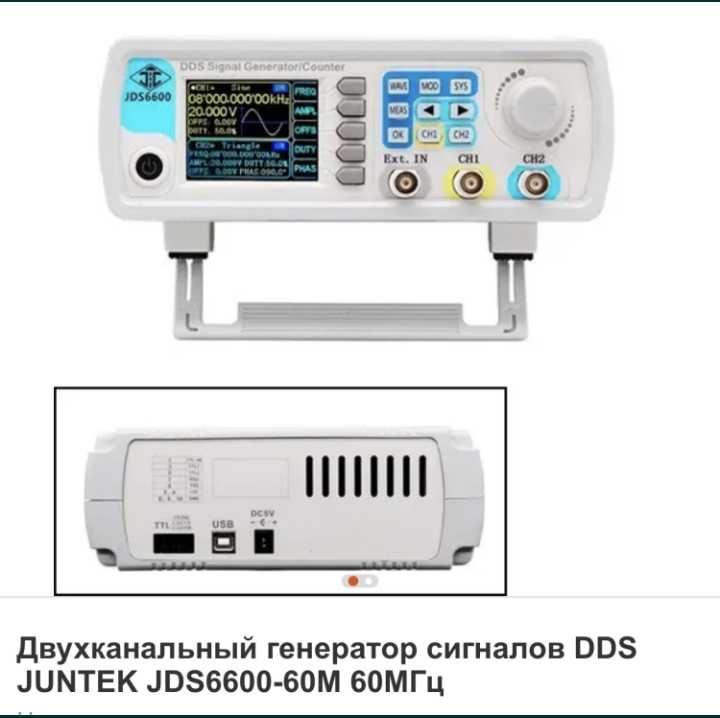

Генератор сигналов JUNTEK JDS6600/60 МГц, цифровой двухканальный измеритель частоты с функцией DDS, произвольный, двухканальный,функциональный генератор сигналов.
Многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента.
Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. Этот инструмент отлично сочетается с высокой эксплуатацией, отличными техническими параметрами и множеством функций в генерации сигнала, сканировании формы волны, измерительных параметрах и использовании. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:

1. принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, возможность воспроизводить шаблоны пользовательской формы волны.

2. Используйте мягкие силиконовые ключи вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.

3. С использованием технологии прямого цифрового синтеза DDS для получения точного, стабильного и низкого искажения выходного сигнала.

4. Макс. Выходная частота (Синусоидальная волна) до60 МГц(Опционально),266MSa/sЧастота дискретизации и вертикальное разрешение 14 бит.

5. полностью независимый выход с двумя каналами, синхронизация работы и регулируемая фаза.

6. отличное улучшение для производительности квадратных волн, диапазон квадратных частот до to15MHzwith без искажений.

7. 60 групп функций хранения произвольных волн, глубина памяти каждой группы is2048 * 14 бит.

8. высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.

9. высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.

10. рабочий цикл каждого канала может быть скорректирован независимо 0,1%-99.9%, регулирующее разрешение 0.1%.

11. ширина импульсного импульса и время импульсного цикла точно регулируются, регулировка диапазона 30nS-4000S

12. Особенности сканирования: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Сортировка, обратная и круглая направленность развертки.

13. с функцией импульсного потока, позволяют выходу 1 ~ 1048575 произвольных импульсных поездов.

14. Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.

15-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.

16. с функцией цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.

17. Функция хранения: можно хранить 100 групп параметров, установленных пользователем, и извлекать их в любое время.

18. Функция счетчика: с режимами соединения постоянного и переменного тока.

19. Функция редактирования произвольных волн: пользователь может редактировать произвольную волну на ПК, а затем загружать tooutput из инструмента.

20. Функция связи: ПК может использоваться для управления прибором.

21. с защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60s при нагрузке короткого замыкания.

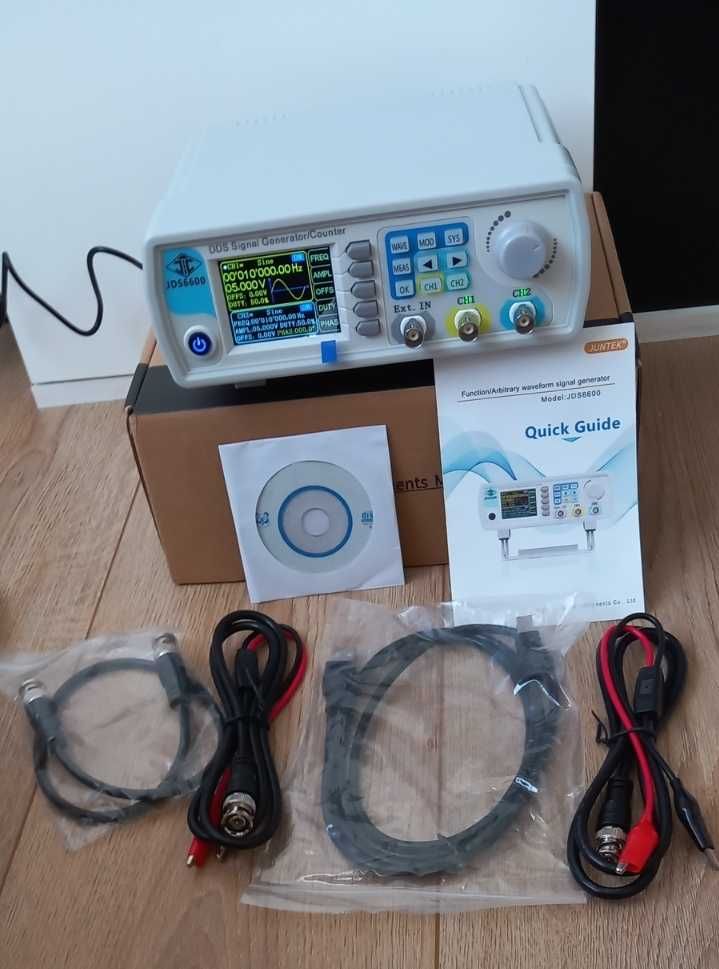

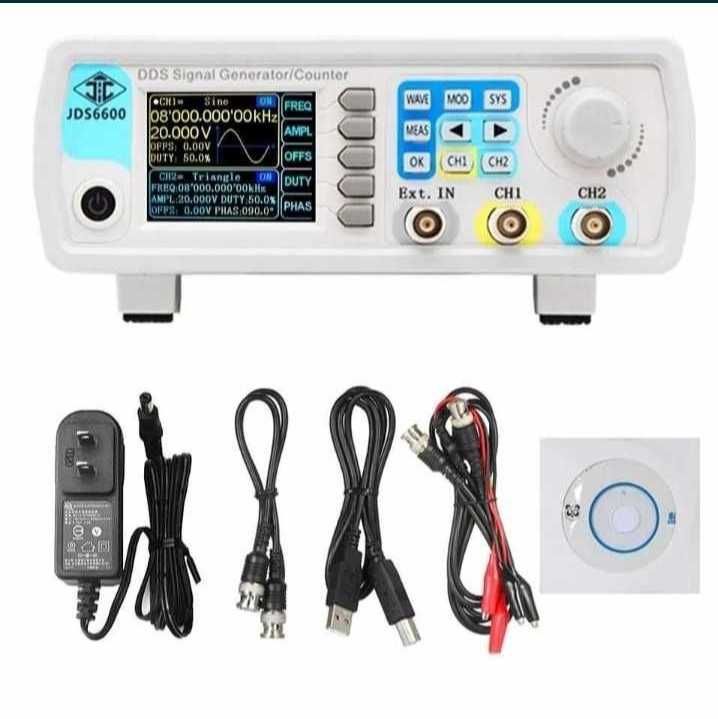

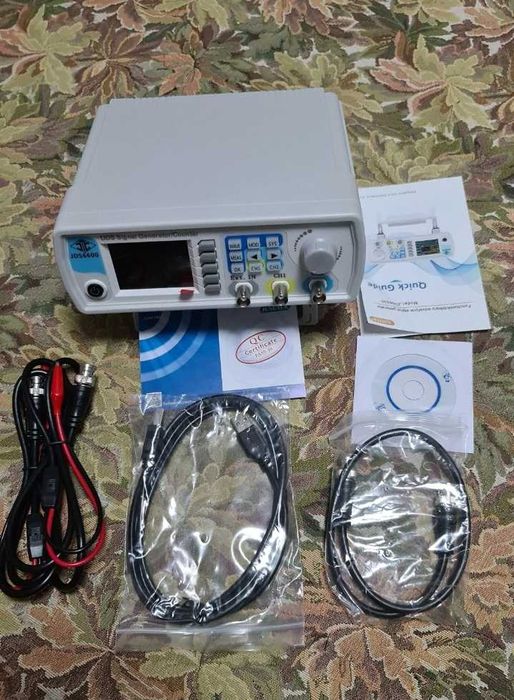

Состав: 1 * генератор сигналов, 1 * USB кабель связи, 1 * CD, 1 * Адаптер питания 2 * BNC кабельные зажимы 1 * Двойная BNC прямая линия. Розетка наша.
Полный комплект.

Перед оформлением олх доставки, свяжитесь со мной, я добавлю комиссию 3% от суммы, которые вычетает олх.
