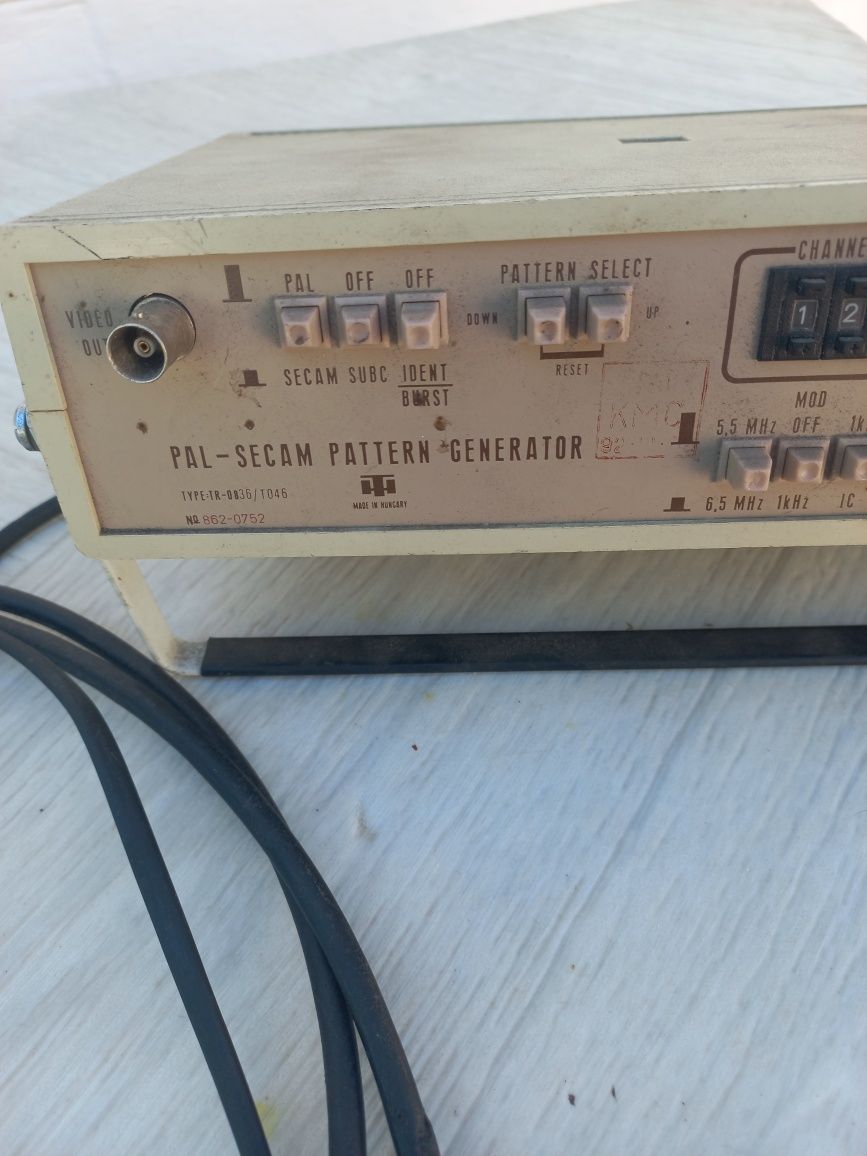

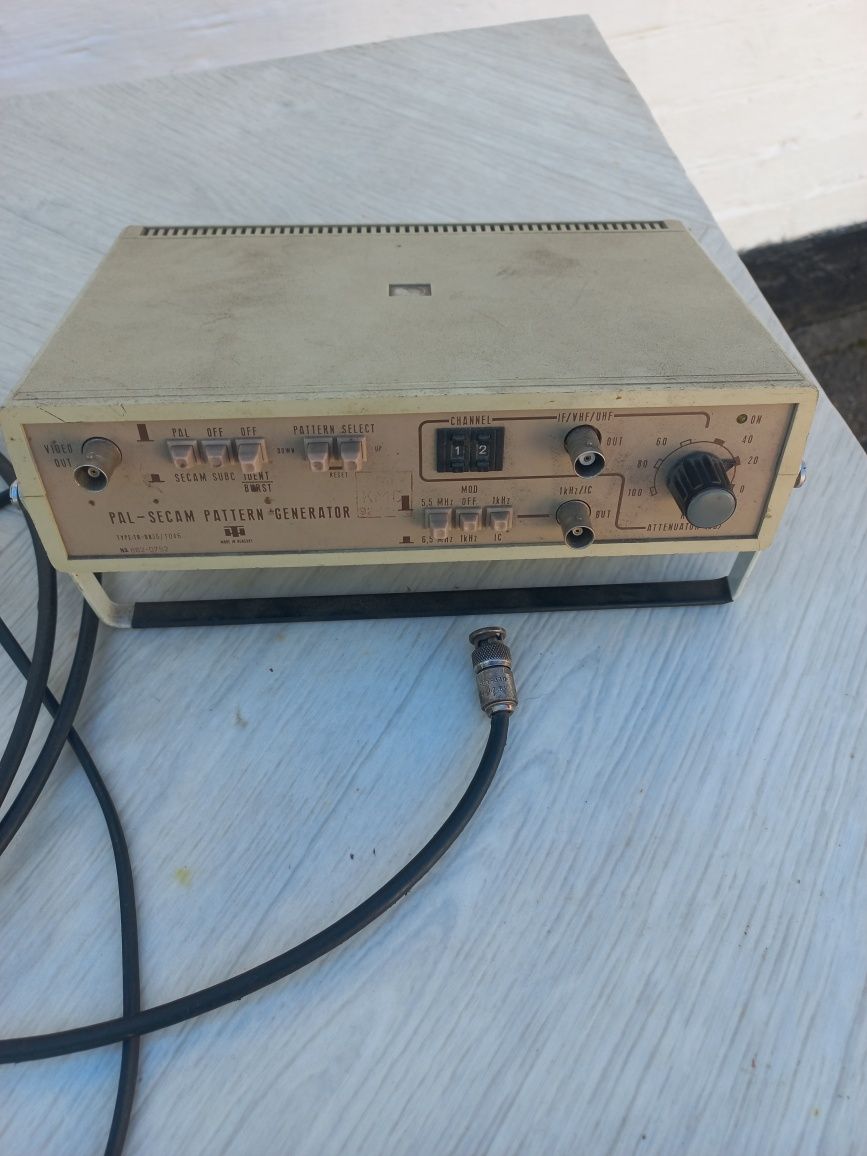

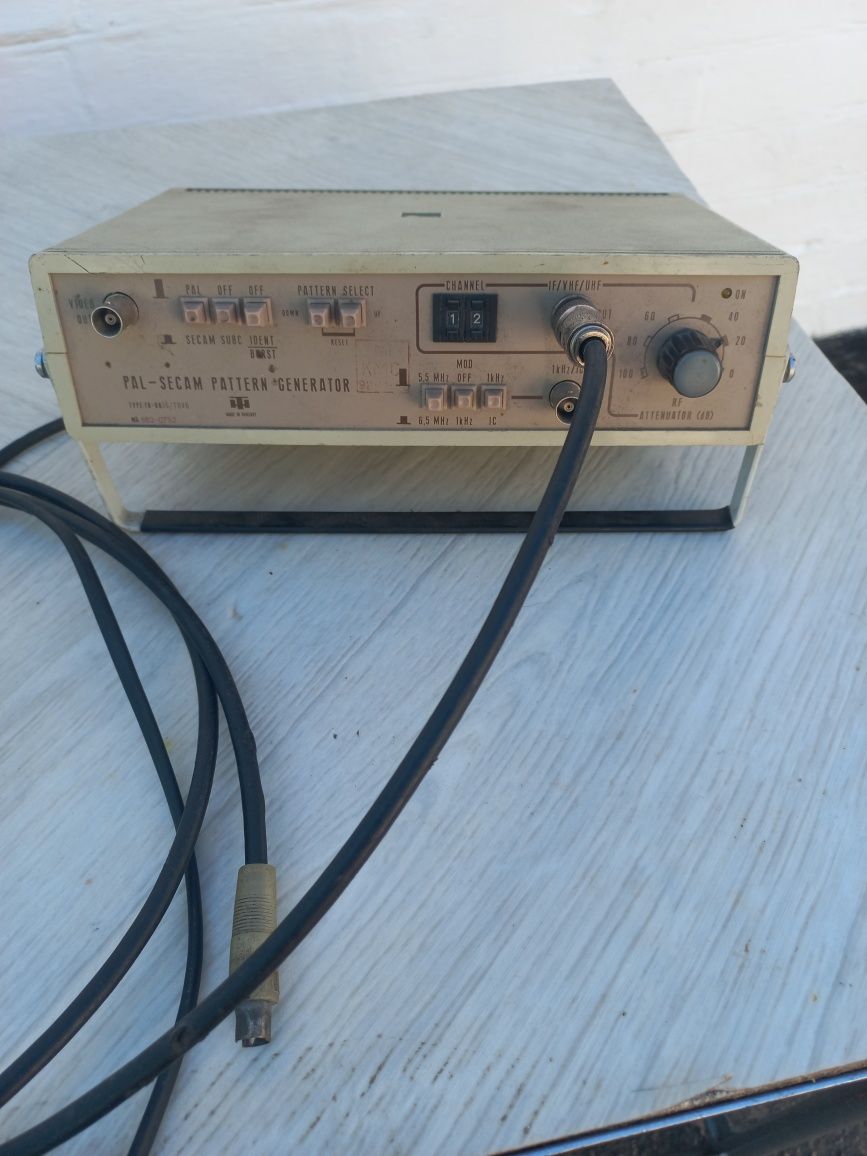

Генератор сигналов PAL-SECAM TR-0836/T046

Прибор полностью работает, не разбирался и не ремонтировался. Торг.

Генератор TR-0836/T046 — это компактное переносное устройство, предназначенное для подачи прецизионных тестовых телевизионных сигналов. Используется для измерения характеристик телевизоров как в лабораториях, так и при сервисном обслуживании — как в стационарных мастерских, так и на выезде у клиентов.

Прибор TR-0836/T046 может быть использован для комплектования передвижных мастерских по ремонту бытовой телевизионной приёмной аппаратуры.

Основные технические характеристики прибора TR-0836/T046:

Испытательные изображения:
(нажимной кнопкой вперёд и назад по очереди переключаются).
- шахматное изображение;
- сетчатое изображение: 19 вертикальных линий (ширина 280 нс±20 нс), 15 горизонтальных линий (ширина 1 период активной строки);
- сетчатое изображение с точками по растру: 10 вертикальных, 8 горизонтальных линий, по середине квадратиков с точками (ширина такая же, как и у сетчатых изображений);
- по горизонтали и вертикали изображение полукадра: верхняя часть экрана чёрно-белая, нижняя часть экрана бело-чёрная (переходы по середине экрана);
- белое поле: по всему экрану;
- чёрное поле: по всему экрану;
- изображение цветных полос горизонтального направления I (по убывающей яркости): 9 вертикальных цветных полос: белая-жёлтая-голубая-зелёная-пурпурная-красная-синяя-чёрная-белая, амплитуда цветов: 100 % белая, 75 % цветная полоса.
- изображение цветных полос горизонтального направления II (по наибольшему скачку по частоте для системы SECAM и по наибольшему скачку по фазе для системы PAL): 9 вертикальных цветных полос: белая-синяя-жёлтая-голубая-красная-зелёная-пурпурная-чёрная-белая, амплитуда цветов: 100 % белая, 75 % цветная полоса.

Режимы работы переключателей:
PAL/SECAM переключение системы.

Выключатель SUBC: отключение поднесущей цветности, включая насадка PAL и сигналы опознавания SECAM.

Амплитуда остаточного мешающего сигнала: не более 20 мВ.

Выход сложного видеосигнала:
(чёрно-белый или цветной видеосигнал, на разъёме типа BNC лицевой панели)

Полярность: положительная.

Амплитуда: 1 В±10 % при нагрузке 75 Ом.

Номинальное значение амплитуды яркостного сигнала: 0,7 В (70 %).

Номинальное значение амплитуды синхросигнала: 0,3 В (-30 %).

Связь: по постоянному.

Уровень чёрного (соответствует гасящему уровню): 0 В±200 мВ (0 %).

Номинальное значение выходного сопротивления: 75 Ом.

Синхро- и гасящие сигналы:

Строчная частота: 15625 Гц, привязанная к поднесущей цветности PAL.

Ширина синхросигнала: 4,7 мкс±0,2 мкс.

Участок гашения строки: 12,2 мкс-13,4 мкс в зависимости от испытательной таблицы.

Участок начального гашения: 1,2 мкс-1,9 мкс в зависимости от испытательной таблицы.

Полукадровая частота: 50 Гц.

Сигналы схемы полукадров: 5 уравнивающих (2,5 Н/1), Н = 64 мкс., 5 врезок (2,5 Н), 5 уравнивающих (2,5 Н).

Ширина кадрового гасящего сигнала: 25 Н + строчный гасящий сигнал.

Сигнал PAL:

Частота поднесущей цветности: 4433619 Гц±50 Гц.

Ширина сигнала вспышки: 2,25 мкс±230 нс.

Начало сигнала вспышки: 5,6 мкс±0,3 мкс.

Гашение сигнала вспышки: стандартно с 9 Н.

Фаза сигнала вспышки: ±135° (допуск ±3°).

Сигнал SECAM:

Поднесущая цветности (средняя частота немодулированных поднесущих цветности привязана к строчной частоте):
в строке DR: 4406,25 кГц±2 кГц;
в строке DB: 4250,00 кГц±2 кГц.

Сигналы опознавания: в строках 7-15, 320-328:
в строке DR: 4756 кГц±35 кГц;
в строке DB: 3900 кГц±35 кГц.

Гашение поднесущей цветности:
в интервале гашения строки: 5,2 мкс;
в интервале гашения кадра 25 Н: 0,8 мкс
за исключением строк опознавания.

Стандарты:
PAL B, G, D H;
SECAM B, G, D, K.

Высококачественный выход:

Диапазон частот:
ПЧ, МВ I ... II диапазон: 38 ... 94 Гц;
МВ III диапазон: 170 ... 230 МГц;
ДМВ IV, V диапазон: 470 ... 860 МГц.

Выбор частот телевизионных каналов: с кодовым выключателем из встроенного PROM-а 100 разных каналов частот.

Номинальное выходное сопротивление: 75 Ом.

Выходное напряжение: более 5 мВэфф (при 75 Ом, измеряя в пике синхроимпульса, типично 10 мВэфф).

Точность частоты: 1*10-4 (кварцевым управлением).
