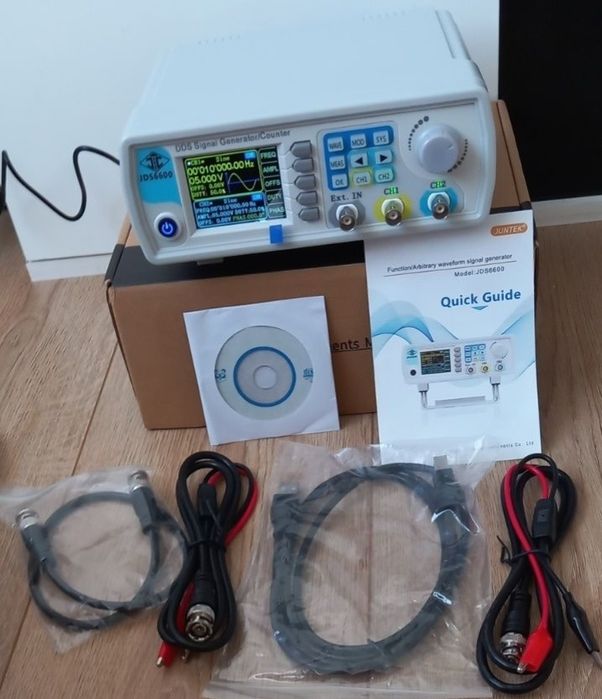

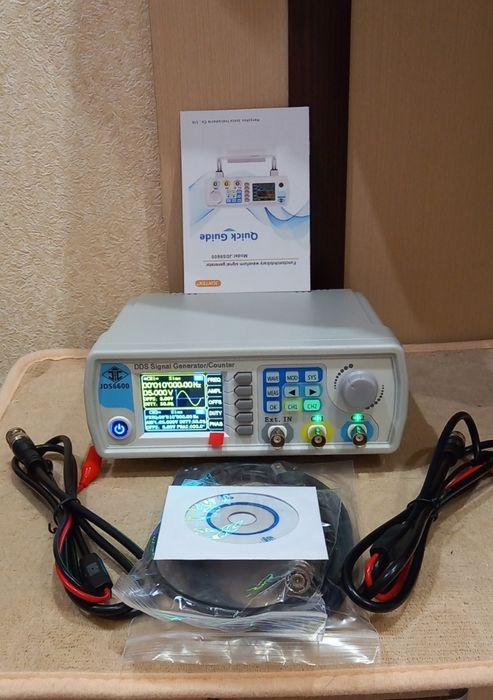

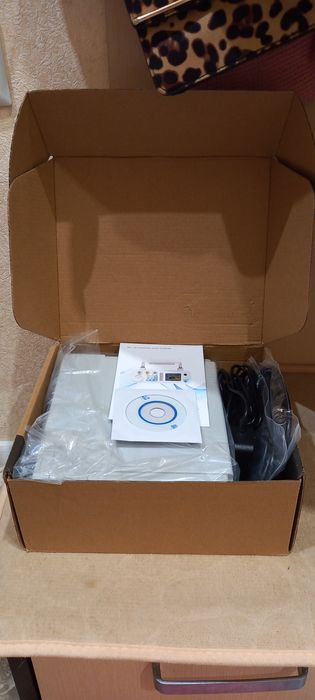

Двухканальный генератор сигналов, цифровой измеритель частоты JUNTEK 60Мгц. Новый. Полный комплект.
Управление с компьютера.
Разрешение экрана 320 Х 240 точек

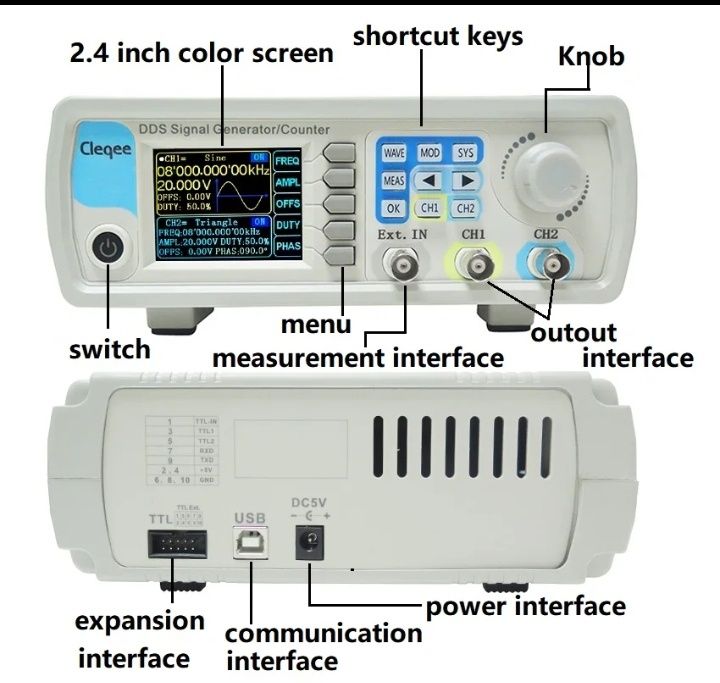

2,4-дюймовый цветной ЖК-дисплей TFT, одновременно отображает параметры двух каналов.
Возможность воспроизводить шаблоны пользовательской формы сигнала
Используйте мягкие силиконовые клавиши вместо традиционных накладных клавиш, высокая чувствительность и удобство в эксплуатации.
60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
Рабочий цикл каждого канала можно настраивать независимо, разрешение настройки составляет 0,1%.
С функцией цифрового выходного сигнала, выходной диапазон КМОП 0~10 В

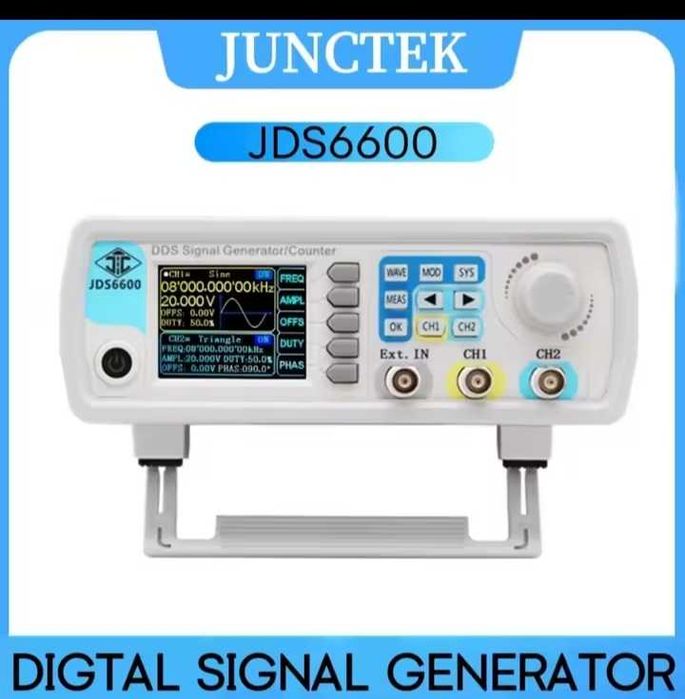

JDS6600-60M, максимальная частота синусоидальной волны составляет 60 МГц, а максимальная прямоугольная волна — 25 МГц, частота дискретизации 266 Мвыб/с и вертикальное разрешение 14 бит.

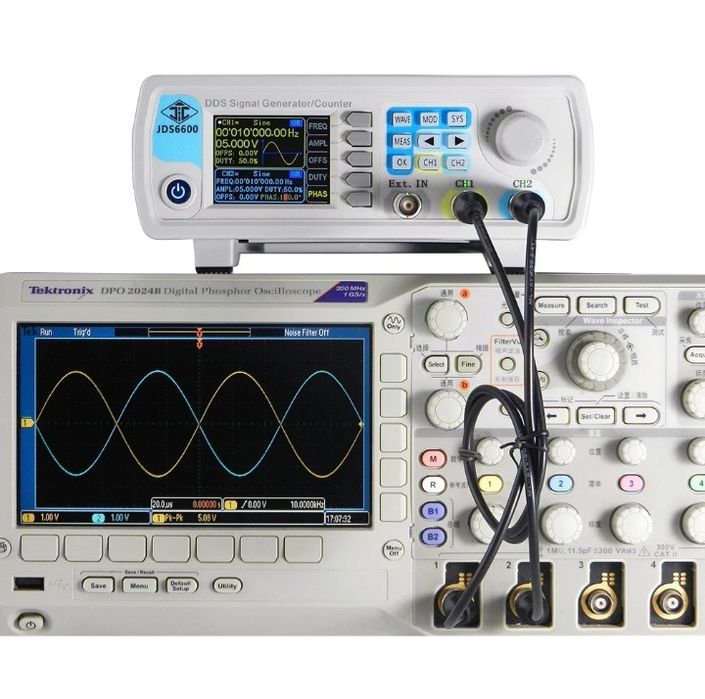

Эквивалентная производительность — разность фаз 360° непрерывно регулируется. Эквивалентная производительность двух каналов может одновременно выводить одинаковые или разные сигналы функций или сигналы произвольной формы, все параметры можно настраивать независимо, а разность фаз между двумя каналами плавно регулируется в диапазоне от 0 до 359,9 °.
Функции триггера - четыре режима триггера. Вы можете использовать синусоидальную волну, прямоугольную волну, пилообразную волну или произвольную волну для генерации последовательности импульсов. Количество периодов импульсов плавно регулируется в диапазоне от 0 до 1048575.
Ширина импульса - точно регулируется. С независимым интерфейсом работы функция понятна; с независимым переключателем управления удобно управлять. Диапазон регулировки: 25 нс - 4000 с; смещение импульса плавно регулируется в диапазоне от 0% до 120%; амплитуда импульса может плавно регулироваться в диапазоне от 0 до 10 В и быть точной до 0,01 В.
Можно рисовать произвольную форму волны. Предоставляется бесплатное программное обеспечение хост-компьютера и протокол связи, используйте программное обеспечение хост-компьютера для рисования произвольных форм волн; используйте протокол связи для вторичного программирования разработки; всеми функциями прибора можно управлять с помощью программного обеспечения хост-компьютера.

Частотные характеристики
Диапазон частот синусоидальной волны 0~60 МГц
Диапазон частот прямоугольной волны 0-25 МГц
Диапазон частот треугольной волны Диапазон частот импульсной волны 0~6 МГц Диапазон частот цифровой волны TTL Диапазон частот произвольных импульсов Регулировка ширины импульса диапазон 25 нс~4000 с
Время нарастания прямоугольной волны ≤10 нс
Минимальное разрешение частоты 0,01 мкГц (0,00000001 Гц)
Точность частоты ±20 ppm
Стабильность частоты ±1 ppm/3 часа
