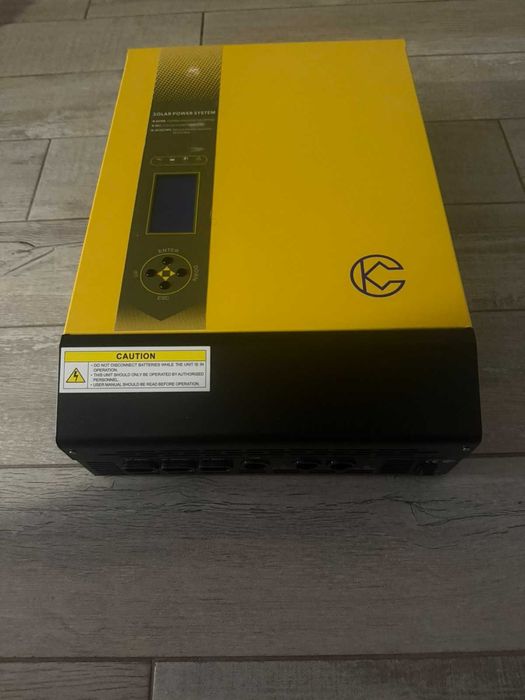

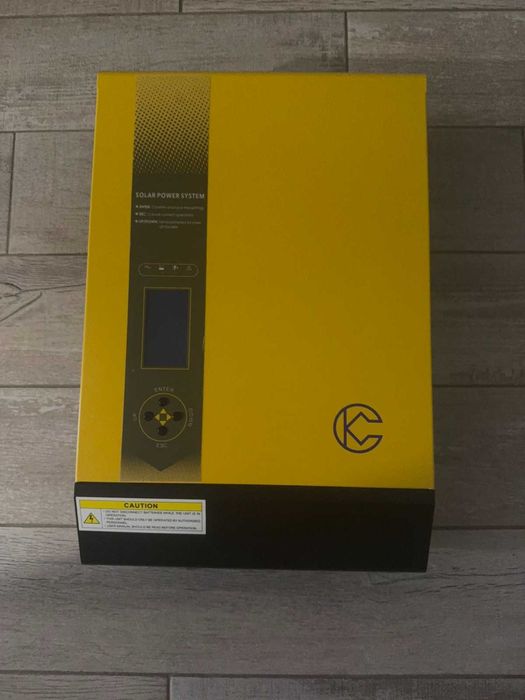

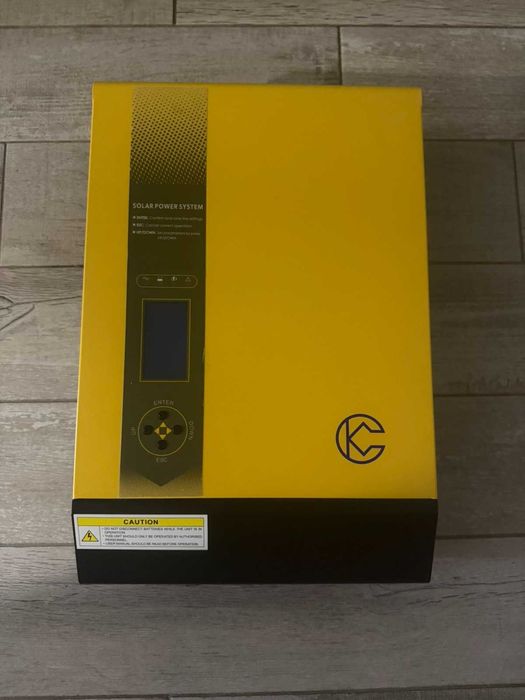

Гібридний інвертор VE2024 потужністю 1,6 кВт. Пристрій забезпечує перетворення постійного струму в змінний, що дозволяє використовувати його для живлення побутової техніки та електроніки.

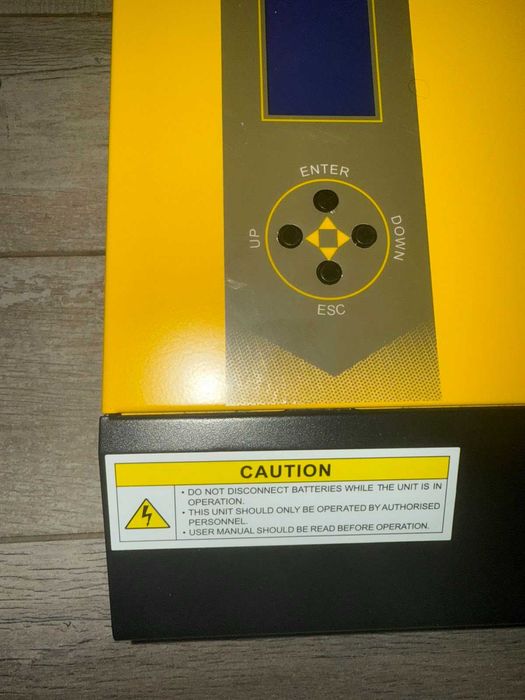

Гібридний сонячний інвертор являє собою багатофункційний інвертор/зарядний пристрій, в якому поєднуються функції інвертора, сонячного зарядного пристрою і зарядного пристрою акумуляторної батареї (АКБ) з тим, щоб надати користувачам компактне джерело безперебійної подачі живлення. В залежності від різних ситуацій, гібридний інвертор призначений для безперервної подачі енергії від фотоелектричних (PV – photovoltaic) модулів, акумулятора або централізованої мережі. Пристрій здатний одночасно живити навантаження і заряджати акумулятори, якщо достатньо виробленої потужності від фотоелектричних модулів. Пристрій має алфавітно-цифровий дисплей і панель управління, забезпечують користувачеві зручне конфігурування системи за допомогою кнопок, а також легке управління нею. Гальванічна розв'язка між PV / DC і виходом змінного струму, а також широкий діапазон вхідної напруги від фотоелектричних модулів дозволяє використовувати будь-який тип PV модулів.

Відмінні риси пристрою

• Інвертор забезпечує отримання чистої синусоїдальної напруги;

• Вбудований контролер сонячного зарядного пристрою зі стеженням за точкою максимальної потужності (Maximum Power Point Tracking - MPPT),

• Конфігурується діапазон вхідної напруги для побутової техніки та персональних комп'ютерів за допомогою установки параметрів на панелі з рідкокристалічним дисплеєм;

• Конфігурується зарядний струм акумуляторної батареї через установку параметрів на панелі з рідкокристалічним дисплеєм;

• Конфігурується пріоритет включення мережі живлення змінного струму або живлення від фотоелектричних модулів за допомогою установки параметрів на панелі з рідкокристалічним дисплеєм;

• Сумісність з мережею електроживлення змінного струму або з електрогенератором;

• Автоматичний перезапуск при відновленні мережі електроживлення;

• Захист від перевантажень/ перегріву/ короткого замикання;

• Інтелектуальний зарядний пристрій для оптимізації робочих характеристик акумуляторної

батареї;

• Функція холодного пуску.

ТЕХНІЧНІ ПАРАМЕТРИ

Модель

VE2024

VE3024



Вхідні параметри

Потужність (VA)

2 000VA

3 000VA

Напруга постійного струму

24В

Номінальна напруга

220В змінного струму

Діапазон вхідної напруги змінного струму

154-264 В±3

Частота

50/60Гц ±5%автовизначення



Вихідні параметри

Потужність (Вт)

1 600Вт

2 400Вт

Вихідна напруга змінного струму

220В (±3% в режимі ДБЖ), як на вході в режимі Bypass

Вихідна частота

50/60Гц ± 1%, як на вході в режимі Bypass

Форма сигналу змінного струму

Чиста синусоїда

Час перетворення (AC в DC)

8мс

Час перетворення (DC AC)

8мс

Регулювання вихідної напруги

10%мс

Режим Bypass

Так

Економний режим

Так

Ефективність

>98%



Захист

Захист вхідної лінії

Автоматичний запобіжник-вимикач

Захист вихідної лінії

Немає

Гарантія

1 рік



АКБ

Тип батареї

VRLA / GEL /GEL DEEP CYCLE/LITHIUM

До 500 A×год.

Напруга батареї

24В

Струм заряду

18А

30А

Напруга заряду

27В



Сонячна генерація

Максимальна потужність фотоелектричного масиву

1600Вт

Тип контролера PV

MPPT

Діапазон вхідної напруги PV

30-150В

Максимальна напруга холостого ходу сонячної батареї

150В постійного струму

Максимальний зарядний струм сонячної батареї

60А



Навколишнє середовище

Температура

0-40°С

Вологість

СО-95%·без конденсації

Акустичний шум (дБ)

> 55дБ



Габарити

Розмір пристрою (мм)

512×320×136

Маса пристрою

16,8кг
