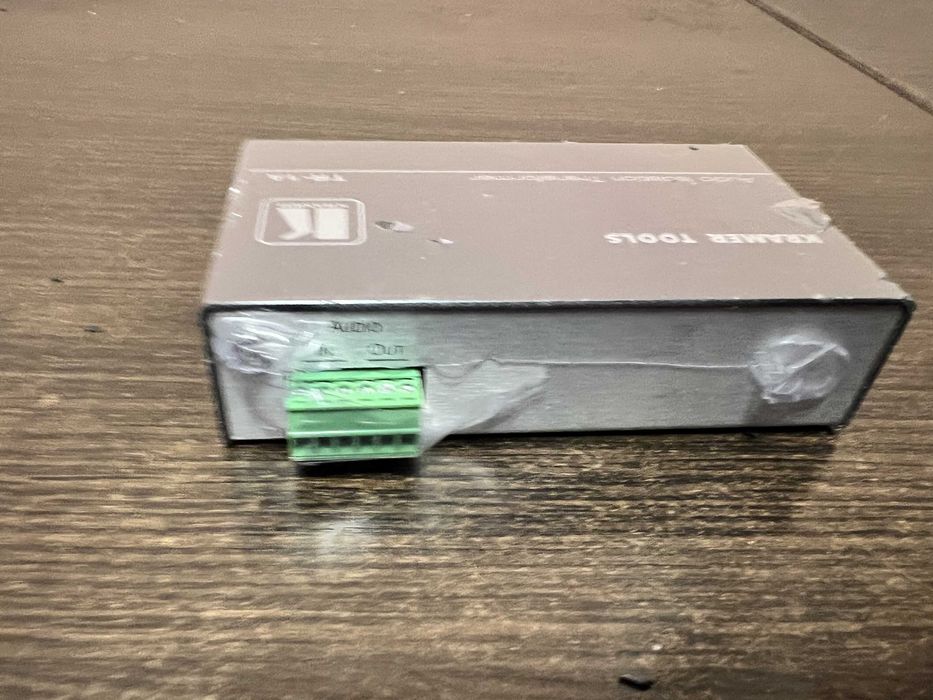

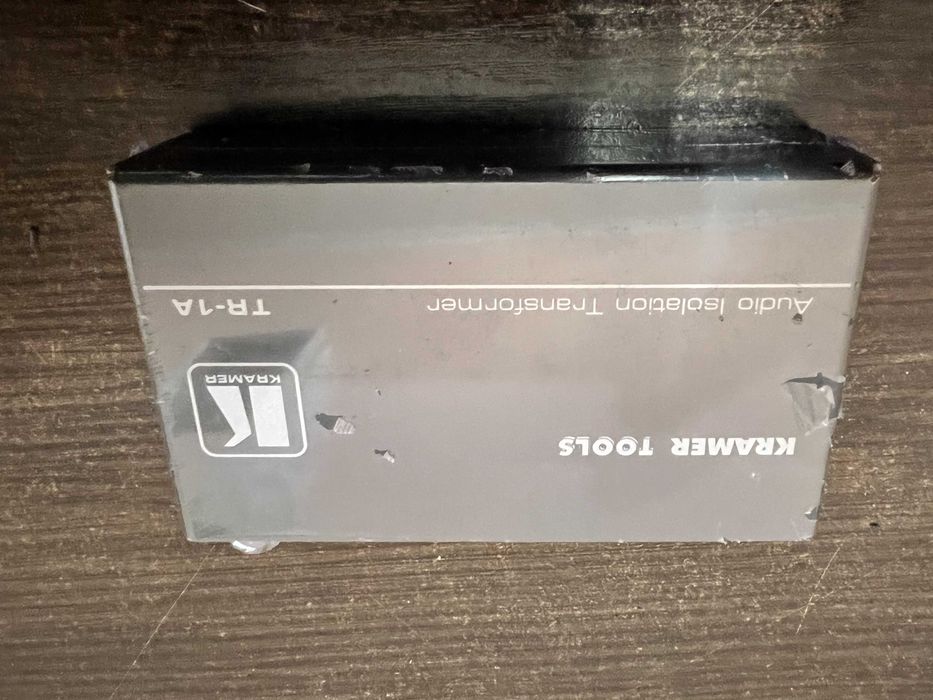

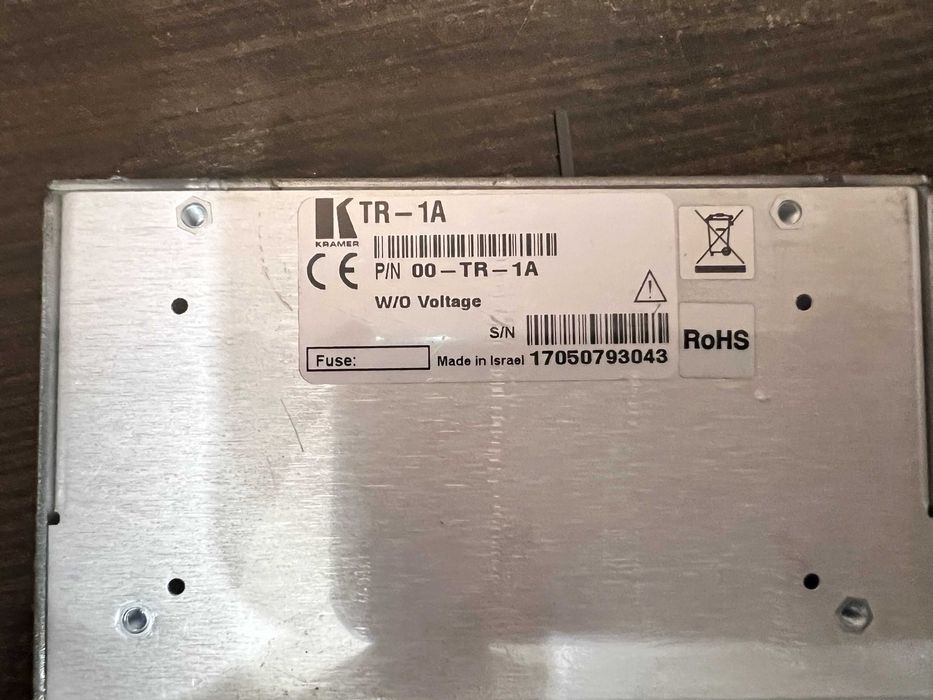

Гальванічна розв'язка трансформаторного типу для аудіо (моно) TR-1A

TR-1A - гальванічна розв'язка трансформаторного типу, призначена для ситуацій, коли через неякісно виконаного заземлення та відмінності в потенціалах «землі» страждає якість аудіо сигналу. TR-1A обладнана одним монофонічним каналом для балансного аудіо сигналу. У багатьох випадках з'єднання між джерелами і приймачами аудіо сигналу породжують так звані «петлі заземлення» на частоті електромережі, що супроводжуються небажаними ефектами, наприклад, низькочастотних шумом в аудіо каналі. Ізолюючі трансформатори Kramer розривають паразитні зв'язку і усувають перешкоди. Трансформатори також можуть бути використані для усунення постійного зміщення в сигналах і для придушення синфазного шуму (наводиться, наприклад, на довгі кабелі). Ширина смуги пропускання становить від 20 Гц до 20 кГц аудіосигналів, трансформатор має чудову лінійність і забезпечує повну гальванічну розв'язку між входом і виходом. Це чисто пасивний прилад, який зручно використовувати в виїзній роботі. Ізолюючий трансформатор виконаний в малогабаритному корпусі серії Kramer TOOLS.

Характеристики:
входи - Балансний аудіосигнал (1 вх. у TR-1A і 2 вх. у TR-2A): +4 дБм, 600 Ом, знімні клемні блоки;
виходи - Балансний аудіосигнал (1 вих. у TR-1A і 2 вих. у TR-2A): +4 дБм, 600 Ом, знімні клемні блоки;
смуга пропускання сигналу - 20 Гц ... 20 кГц;
максимальний розмах вихідного відеосигналу - +26 dBu;
відношення сигнал / шум - -83 дБ (+4 dBu, 1000 Гц);

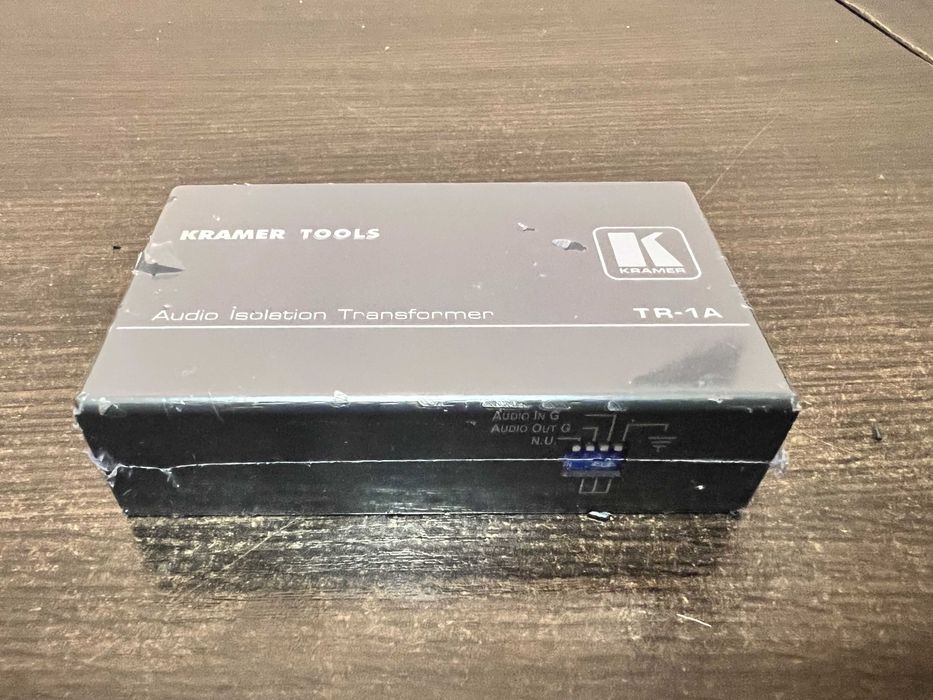

управління - DIP-перемикачі управління заземленням вхідних і вихідних екранів;
маса - 0,34 кг;
габарити - 12,1 см x 7,2 см x 3 см;
коефіцієнт нелінійних спотворень аудиотракта + шум - менше 0,025% (+4 dBu, 1000 Гц);
зв'язок - Трансформаторна.
