ФУОЗ AkaSaruman є покращеним аналогом раніше відомого ФУОЗу Saruman. Розроблений з нуля на мікроконтролері, який має кращу архітектуру та набагато більшу частоту роботи, відносно контролеру застосованого у ФУОЗі Saruman. Це надає більш точне регулювання випередження куту запалювання, особливо на високих оборотах двигуну.
AkaSaruman успадкував весь функціонал та спосіб підключення в систему запалювання від свого попередника.

Всього доступно на вибір 5 різних функцій:
• Прогрів свічок – функція, під час якої відбувається подача іскри на свічки запалювання з частотою, яка відповідає обертанню двигуну в 4000 оборотів. Добре допомагає коли необхідно просушити залиті свічки або завести двигун після нічної стоянки взимку. Під час її увімкнення необхідно, щоб двигун не працював.
• Відсічка – обмежує максимальні обороти двигуну до значення, яке Ви можете вказати під час замовлення. Корисна функція під час проходження обкатки двигуну.
• Відсічка з відстрілами – функція подібна до звичайної відсічки, але під час досягнення максимальних оборотів, іскра починає подаватися на кожен циліндр через раз із запізненням. Через це, у вихлопну трубу одного разу подається суміш бензину, а на наступний раз подається вогонь із камери згорання. І завдяки такому алгоритму, виникає ефект попкорну, подібного в системах Anti-Lag. Функція активується при досягнені заданого значення оборотів двигуна і деактивується при зменшенні оборотів на 1000. Значення оборотів активації можна вибрати, але бажаним значенням оборотів активації є від 3000 оборотів.
• Стоп-двигун – функція, під час увімкнення якої ФУОЗ блокує проходження сигналу до комутатора. Двигун глушиться та не заводиться.
• Захист – функція, під час увімкнення якої, двигун працює виключно на вказаних під час замовлення оборотах. Після перевищення заданого значення(зазвичай від 1500), двигун глушиться і більше не заводиться до тих пір, поки загальне запалювання не буде вимкнено та заново увімкнено. Це зручно, коли транспорт необхідно залишити та коли його не видно, але можна почути звук його мотора. Значення оборотів активації функції можна вказати під час замовлення.

Пристрій може містити до трьох графіків випередження запалювання. Графіки випередження запалювання можна вказати власні або вибрати з наявних, які можна переглянути в інструкції.
Випередження запалювання розпочинається з 700 об/хв. Цього значення достатньо для того, щоб мотоцикл міг легко заводитися та тримати холостий хід. Також вигляд вихідного сигналу, на оборотах двигуна до 700 об/хв, має збільшений фронт простою комутатора. Через це, нагрів комутатора на холостих оборотах суттєво зменшується.
ФУОЗ гарантовано буде працювати з комутаторами серії .3734 для автомобілів ВАЗ та з іншими, які не мають вбудованого випередження запалювання та, в прямому підключенні, видають іскру під час виходу металу з оптичного датчика чи датчику Холла.
AkaSaruman може працювати з модуляторами, у яких активним елементом є виріз в металі або металевий сектор. Найбільш популярними є модулятори з активним елементом у вигляді металу. Якщо вам потрібний інший тип, то це необхідно вказати при замовлені. Для опозитних двигунів необхідно модулятор у вигляді «бабочки» з активними елементами в 30 градусів кожен. Для двотактних двоциліндрових двигунів потрібний модулятор «бабочка» з активними елементами вже у 60 градусів. Для двотактних одноциліндрових двигунів треба модулятор з одним активним елементом у 60 градусів. Переглянути схематичне позначення модуляторів в розділі «Форма модулятора».

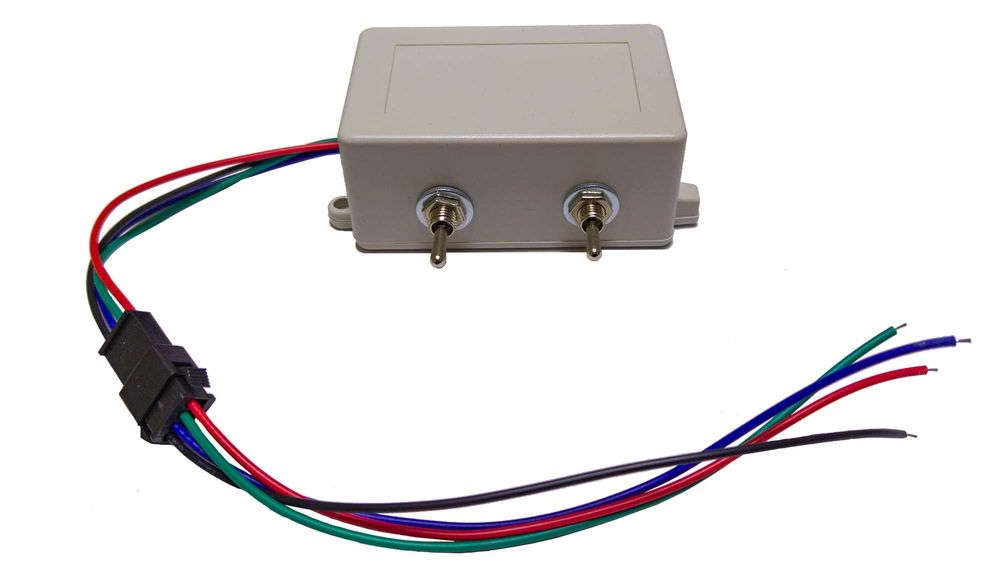

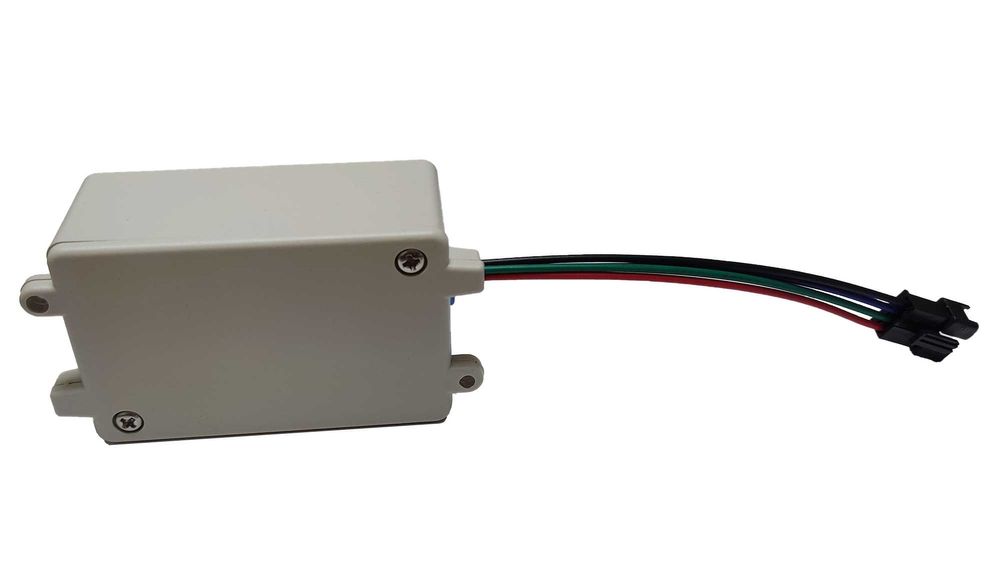

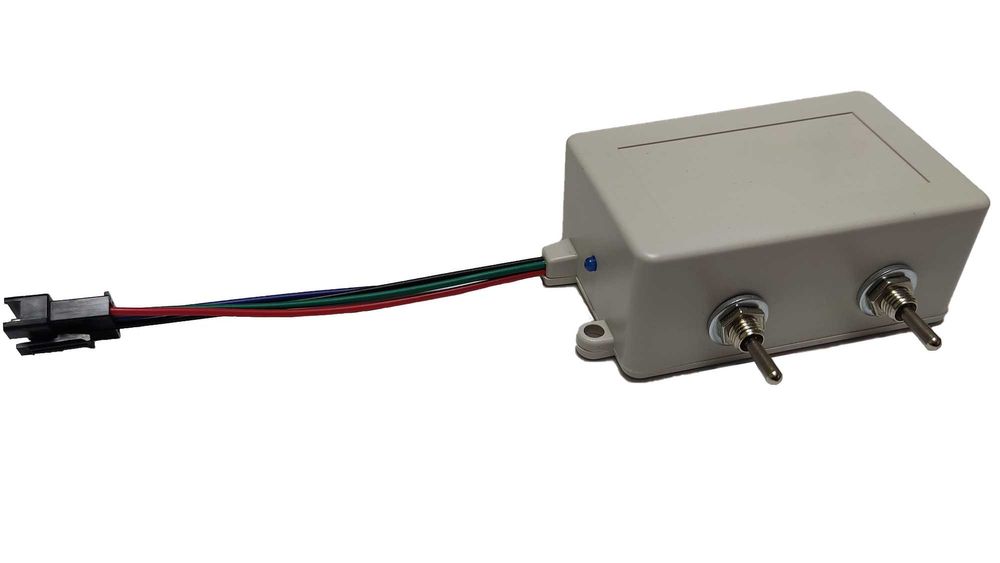

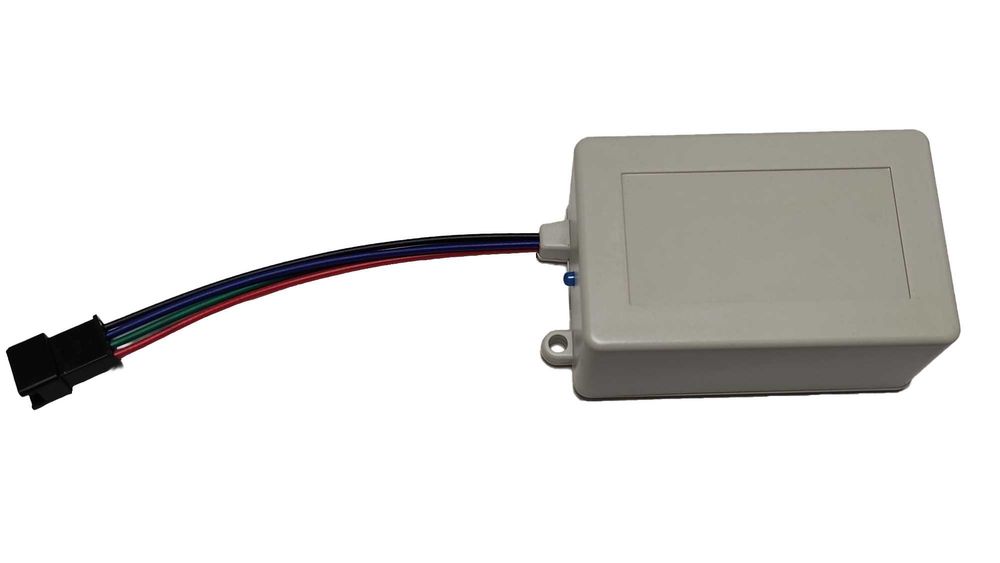

Плата пристрою та сам пристрій прогерметизовано. Підключення до проводки комутатора виконується за допомогою JST-connector 4pin. ФУОЗ має роз’єм типу «папа», від проводки комутатора йде роз’єм типу «мама». Окремий провід з роз’ємом типу «мама» до пристрою додається за запитом. Схема підключення фуозу можна переглянути в інструкції в розділі «Схема підключення». Також можна замовити вже готову проводку комутатора. Проводка має позначки для правильного підключення.

Загалом, під час замовлення необхідно вказати:
1. Тип шторки: сектор або виріз.
2. Кількість графіків (максимум 3) та самі графіки: вказати власну криву або вибрати
з розділу «Графіки».
3. Вибрати 2 функції. Для деяких функцій необхідно вибрати певні значення
зазначених в їх описах.
4. Вказати тип керування графіками та функціями: вбудованими тумблерами чи
проводами на замикання на масу. Детальніше в розділі «Опис керування
пристроєм».
5. Вказати, чи необхідно додавати до комплекту JST провід з роз’ємом типу «мама»
для самостійного виготовлення джгуту для підключення ФУОЗ.

Гарантія на пристрій становить 2 місяці з дати продажу. Вигляд пристрою може частково відрізнятися від того, що на фото.
Якщо є питання або потрібна консультація - пишіть, на все відповім.
Повна інструкція: drive.google.com/file/d/1TlnbVmnUIqq0EDByj14k54Pslp6w8gJR/view
