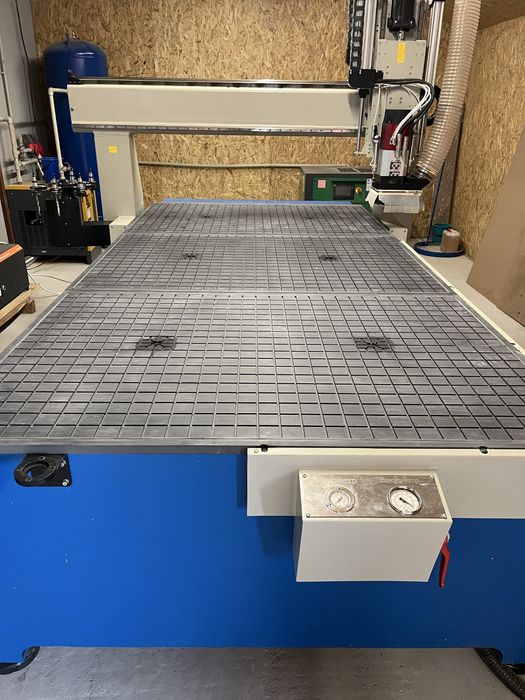

Фрезерний верстат з ЧПУ (3015) RACER 4.5кВт
Комплект поставки станка:
• Верстат 3015 RACER;

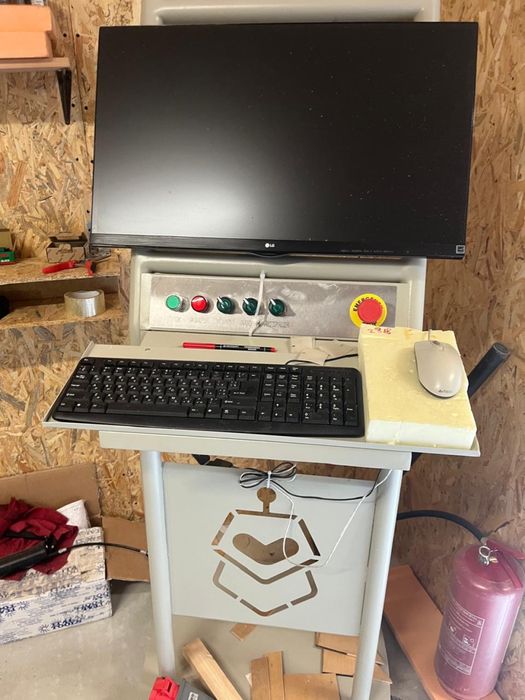

• Стійка керування;
• Програмне забезпечення (ArtMaster, NCStudio);
• Система аспірації УПУ 1200;

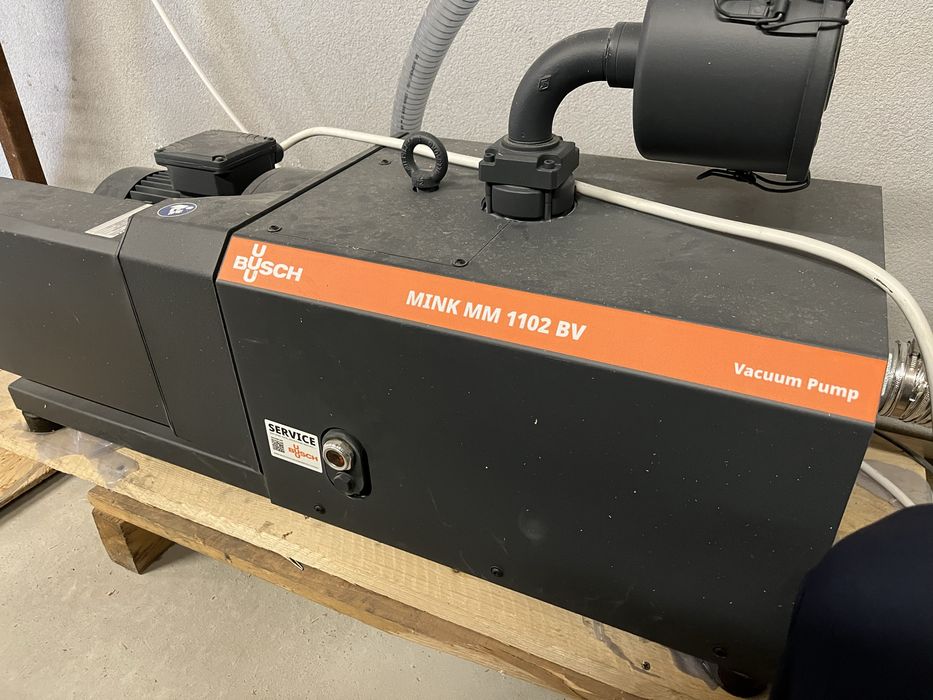

• Вакуумний насос BUSCH 1102(Німеччина);
• Шпиндель Teknomotor (Італія) 4,6 kWt з автоматичною зміною інструмента

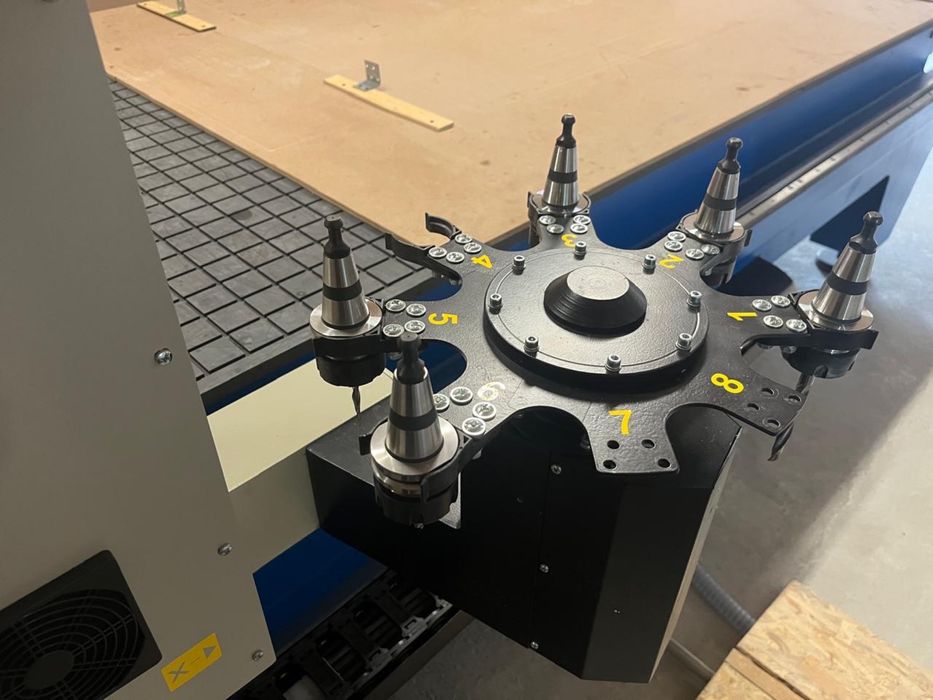

• Барабан карусельного типу на 8 інструментів;
• Автоматична система змащування ;
• Система автоматичного базування заготовки на вакуумному столі ;

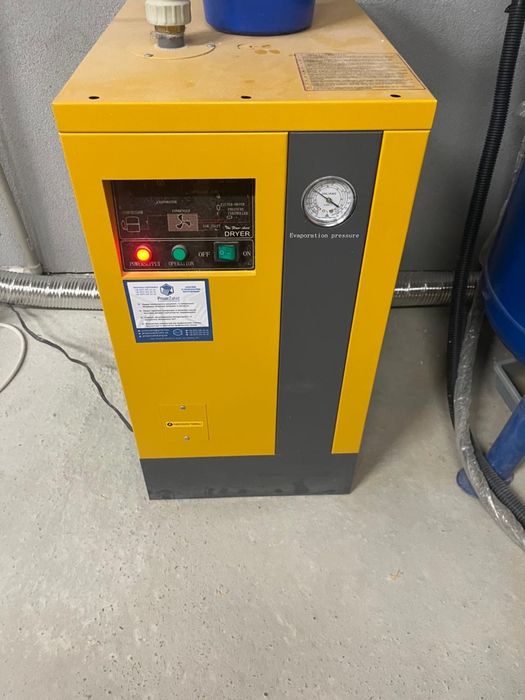

• Осушувач повітря;

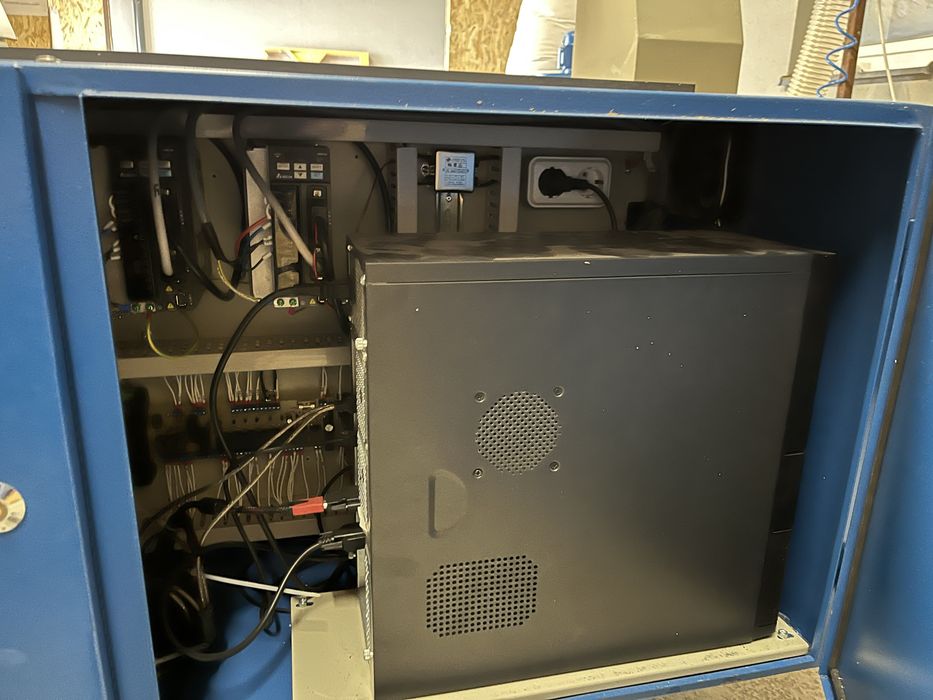

• Комп’ютер для керуванням станком (системний блок, монітор, клавіатура, миша);
• Конусні патрони ISO30 – 8 шт;
• Цанги ER32- 8 шт;
• Технична документація;

Найменування характеристики
Значення
Розміри столу, не менше, мм :
- Довжина
- ширина

3000 ±30
1500 ±15
Максимальні розміри плоскої заготовки, що обробляється, мм
​- довжина
​- ширина
- висота

3000±25
1500±15
до 300
Неплощинність робочої поверхні столу верстата, на 1000 мм довжини, не більше, мм
0,35
Зона обробки (переміщення фрези), мм:
- поздовжнє
- поперечне

2970 ±25
1500 ±15
Неперпендикулярність осі обертання шпинделя до поверхні столу в площині Х, на довжині 100 мм, не більше, мм

0,2
Висота поверхні столу над підлогою, мм
850±15
Максимальна відстань від торця цангового патрона до робочої поверхні столу, мм
510±5
Швидкість переміщення (у напрямках), м /хв:
​- поздовжньому порталу (на переходах)
​- поперечному супорті (на переходах)
​- вертикальному супорті
до 30± 10 %
до 30± 10 %
до 8
Розмір одиничного кроку (у напрямках), мм :
​- поздовжньому
​- поперечному
​- вертикальному
0,0 5
0,0 5
0,0 5
Точність позиціонування, мм
0,05
Діапазон безступінчастого регулювання обертів шпинделя, хв -1
від 12000 до 24000 ±2%
Діаметр фрези, мм
від 1 до 80
Діаметр хвостовика фрези, мм
від 6 до 20

Найменування характеристики
Значення
Потужність фрезерної машини, кВт
4,5
Сумарна споживана потужність, не більше, кВт19,5
Можливість автоматичної зміни фрези
є
Кількість різального інструменту в магазині, шт 8
Наявність пристроїв автоматизації видалення відходів
є
Відсмоктувальна здатність пристрою аспірації, м 3 /год
1200±100
Продуктивність по всмоктування, вакуумного насоса,
м 3 /год
100
Живлення:
- рід струму

- напруга, В
- частота струму, Гц

~3-х фазний
із заземленою нейтраллю
380±10%
50
Габаритні розміри, мм :
Фрезерний верстат
​- довжина -3850
​- ширина - 2350
​- висота (без урахування гофрорукава ) -2200

Маса виробу, не більше, кг :
​- всього
в тому числі:
​- фрезерний верстат
​- стійка керування
​- вакуумний насос
1765кг.

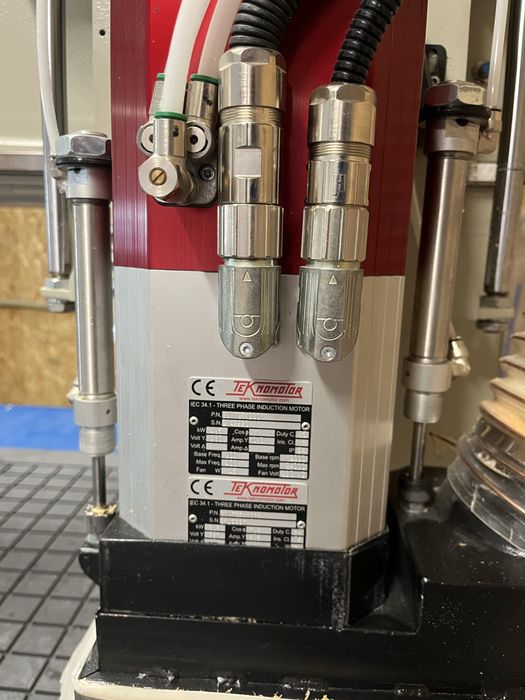

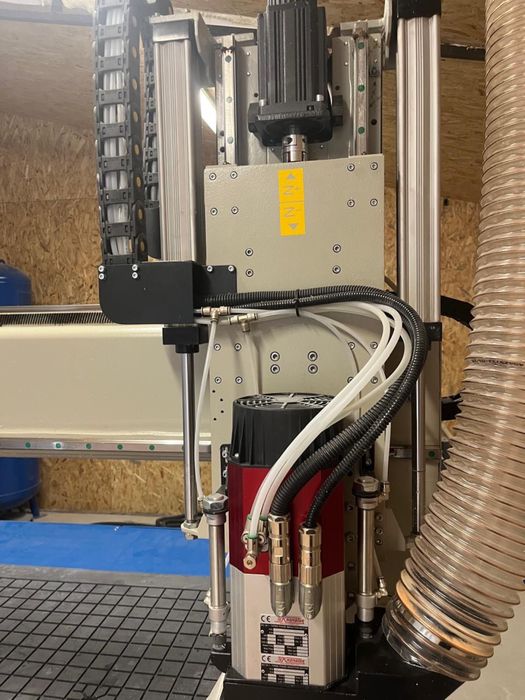

Шпиндель 4.5кВт
Teknomotor — це промисловий високошвидкісний електрошпиндель
з автоматичною зміною інструменту, конусом ISO30 та повітряним
охолодженням. Ідеальний для ЧПК-обладнання, яке працює з деревом,
композитами, пластиком і алюмінієм. Оснащений електричним
вентилятором і трьома пневмоканалами (зажим, розблокування та
продувка інструменту). Teknomotor S.r.l. — італійський виробник
електрошпинделів з більш ніж 30-річним досвідом. Завод розташований
у м. Куэро-Ваз (провінція Беллуно, Італія). Саме тут виробляються
шпинделі, які використовуються в усьому світі на верстатах з ЧПУ
Teknomotor обирають професіонали бо це європейська збірка та строгий
контроль якості; бездоганне балансування та точність; надійні
комплектуючі (підшипники, корпус, обмотки); тривалий ресурс та низькі витрати на обслуговування.
