Розмір вакуумного столу, мм - 2000 x 3000
Розмір зони обробки, мм - 2000 x 3000
Переміщення по осі Z, мм - 300
Тип робочого столу - вакуумний з «Т»- пазами
Потужність шпинделя, кВт - 6
Частота обертання шпинделя, об/хв - 6000-24 000
Тип охолодження шпинделя - Повітряне
Тип інструментального патрона - ER32
Посадковий діаметр інструменту, мм - 3.175/,6.25/,12.7
Тип зміни інструменту - Ручне
Тип передачі по осях X, Y - Косозуба шестерня-рейка
Тип передачі по осі Z - ШВП
Швидкість робочого ходу, м/хв - 0 - 10
Швидкість холостого ходу, м/хв - 0 - 20
Тип електродвигунів - Серводвигуни Leadshine 2206
Діаметр патрубка аспірації, мм - 200
Напруга -380
Частота струму, Гц - 50
Тип датчика калібрування інструменту: +
Система управління - DSP A11
Потужність вакуумного насоса, кВт - 2*5,5
Довжина, мм - 3860
Ширина, мм - 2270
Висота, мм - 1930
Вага, кг - 2300
Можна встановити опційно шпиндель 9 кВт.

Призначення

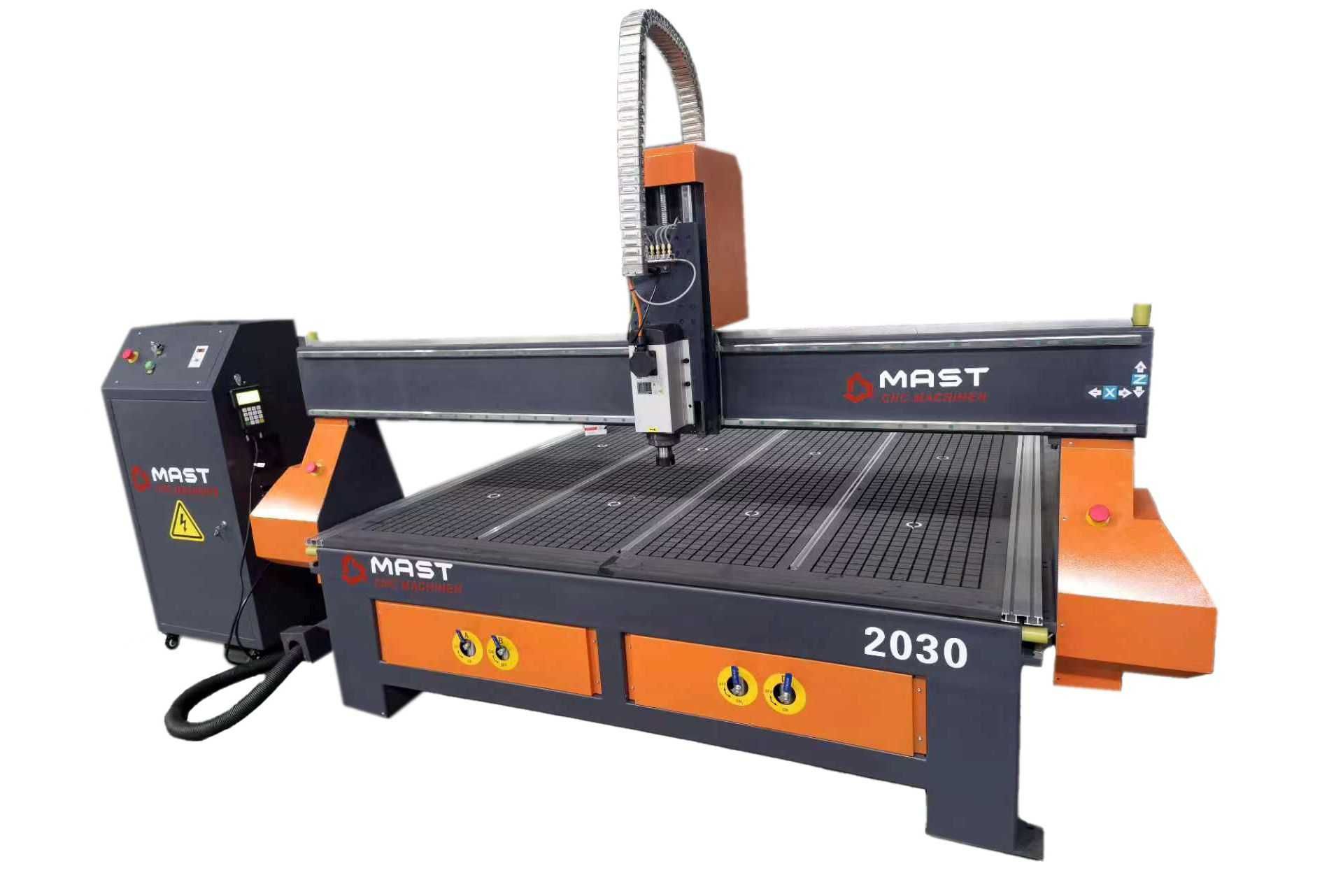

Верстат призначений для високоякісного фрезерування та гравірування поверхонь деталей та заготовок по площині (програмне забезпечення 2D) та у 3-мірному просторі (3D фрезерування).

Види матеріалів, що обробляються:
Деревина будь-яких порід, композитні матеріали (ДСП, ДВП, МДФ, фанера і т.д.), «Alucobond», «Dibond», будь-які полістироли (у тому числі ПВХ та полістироли з полікарбонатом), гетинакс, штучний камінь, акрилове скло та оргскло, модельний пластик тощо.

опис:
*Станина, виконана з сталевих товстостінних труб прямокутного перерізу товщиною 6 - 8 мм.
*Посилена конструкція опор порталу, портал встановлений на литі чавунні опори, що збільшують жорсткість конструкції порталу, а також підвищують стійкість до деформацій.
*Масивний сталевий портал, виготовлений з товстостінних сталевих труб прямокутного перерізу товщиною 8 мм (посилених до 16 мм у місцях сполучення), що забезпечує високий ступінь жорсткості порталу верстата, стійкість до статичних та динамічних навантажень.
*Високоточні лінійні напрямні підвищеної жорсткості «THK» (Японія)
*Система картриджного змащення напрямних «THK-LACS» (Японія)
*Дозволяє забезпечити необхідне змащення напрямних по осях переміщення X, Y, Z.
*Промисловий електрошпиндель 6,0 кВт - 24 000 об/хв
*Косозубі передачі шестерня-рейка по осях X-Y «WMH-Herion» (Німеччина)
*Серводвигуни "leadshine" (Японія)
*Вакуумний насос підвищеної продуктивності
*Комбінований вакуумний стіл з Т-пазами

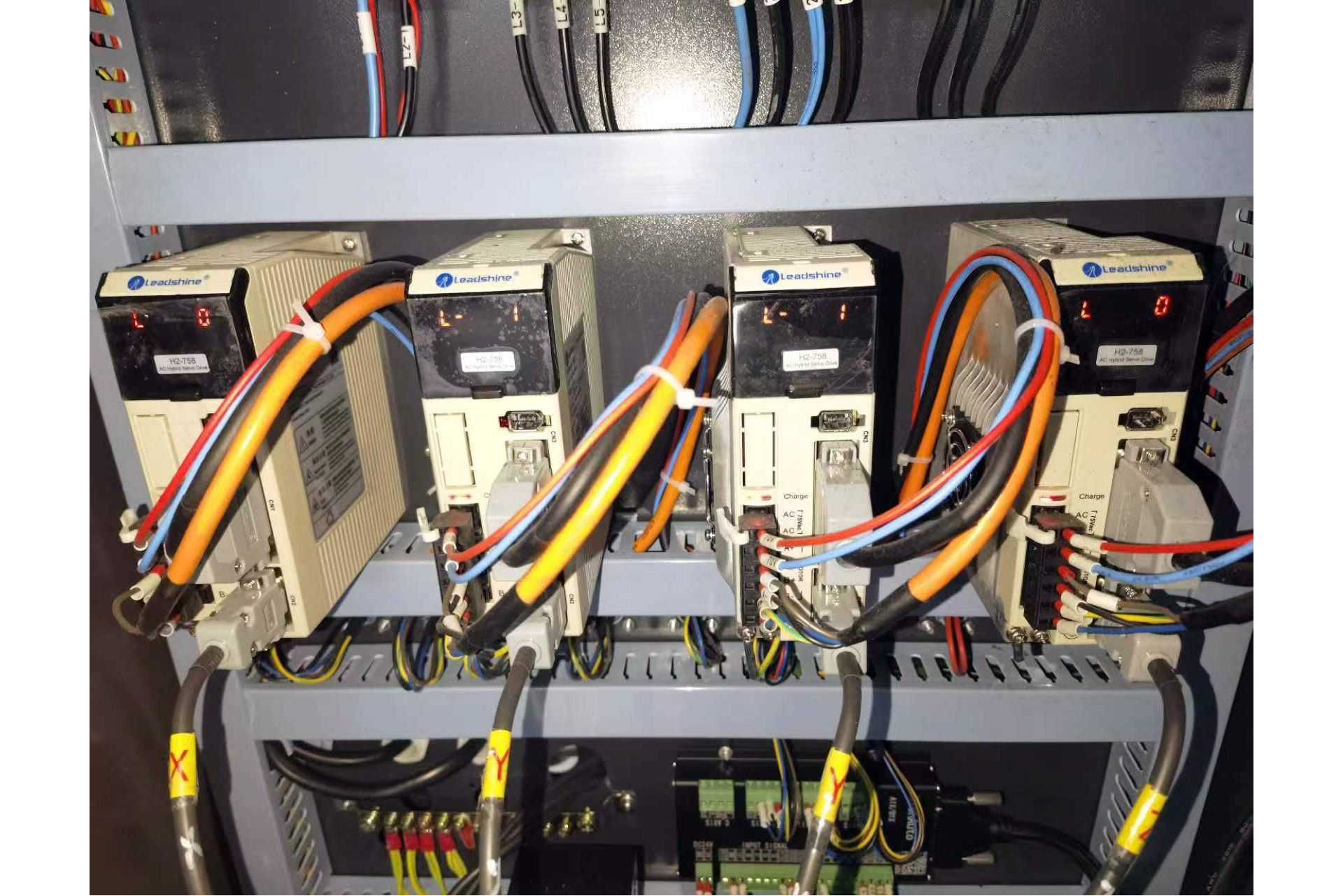

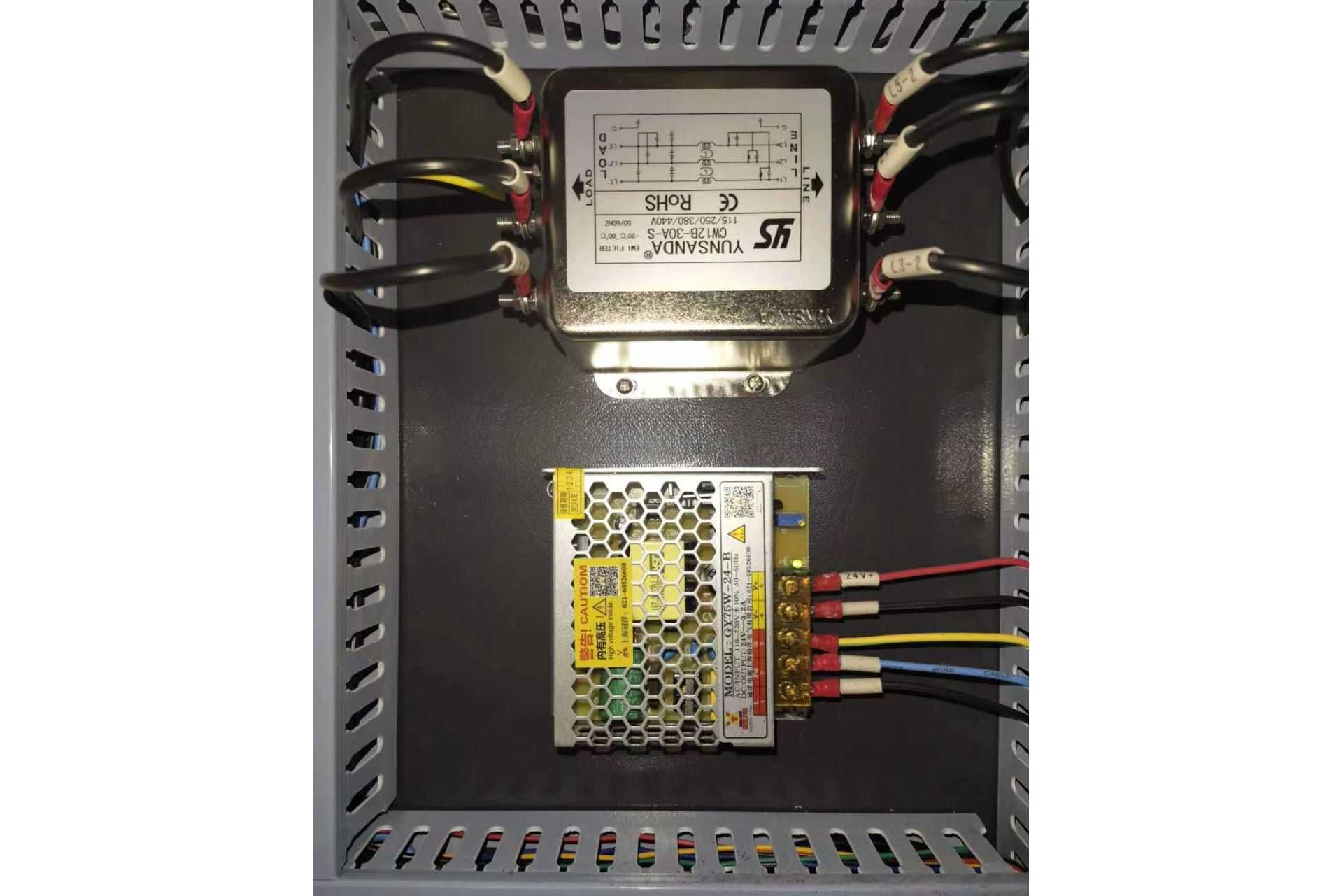

*Шафа управління (на фото)
*Пульт керування (на фото)
*Система управління " DSP A11 " (Тайвань)
*Аспіраційний кожух на шпиндель
*Інструментальний патрон
