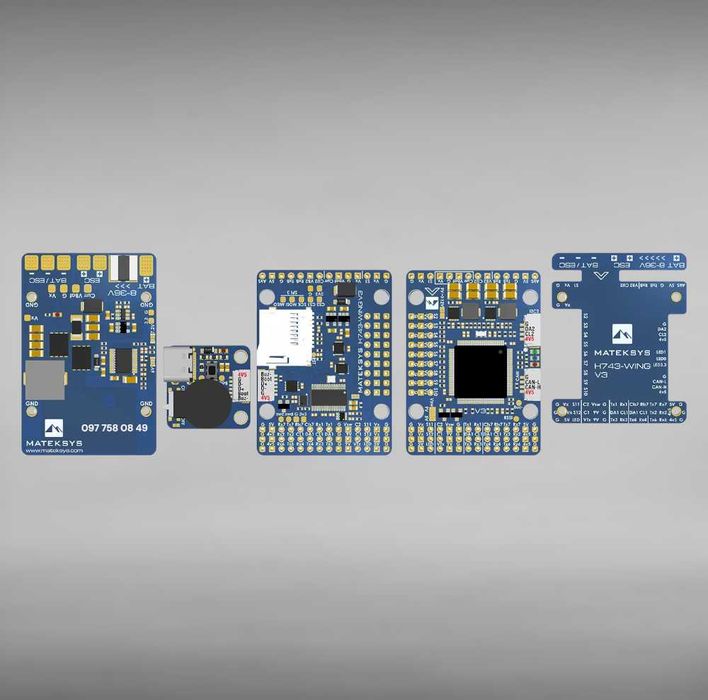

Matek H743-WING V3 - це високотехнологічний контролер польоту, працюючий на високопродуктивному процесорі STM32H743VIH6 із частотою 480 МГц.

Має розширені можливості підключення, підтримку ArduPilot / iNAV, вбудоване OSD, барометр і подвійний IMU (гіроскоп/акселерометр)

▷ ОСОБЛИВОСТІ:

- Потужний 32-бітний процесор STM32H743VIH6 – висока швидкість обробки даних та продуктивність
- Подвійний IMU (гіроскоп та акселерометр) – підвищена точність і стійкість у польоті
- Вбудоване OSD AT7456E (SPI) – виведення важливої інформації на екран FPV
- Підтримка ArduPilot, iNav – гнучкість у виборі прошивки
- Подвійні барометри – точне визначення висоти
- 13x PWM-виходів – можливість підключення численних сервоприводів і ESC
- 7x UART-портів з інверсією – зручне підключення периферійних пристроїв
- Підтримка CAN-шини – для розширених можливостей зв’язку
- Слот для microSD-карти (Blackbox) – запис телеметрії та польотних даних
- Підтримка подвійного живлення (дві батареї) та резервного живлення
- Підтримка подвійного входу для камер із можливістю перемикання
- Сумісність із GPS, компасом, телеметрією та іншими модулями

▷ ХАРАКТЕРИСТИКИ:

- FC (Контролер польоту):
- Процесор (MCU): STM32H743VIT6, 480MHz, 1MB RAM, 2MB Flash
- Гіроскоп/Акселерометр: MPU6000 (SPI1) & ICM42605 (SPI4)
- Барометр: Infineon DPS310 (I2C2)
- OSD: AT7456E (SPI2)
- Blackbox: слот microSD (SDIO)
- PWM-виходи: 13 (DShot, OneShot, PWM)
- UART: 7x (1,2,3,4,6,7,8) з інверсією
- CAN: 1x CAN-шина
- I2C: 2 порти
- ADC: 6 входів (VBAT, струм, RSSI, Airspeed, VB2, CU2)
- Інвертор на UART для SBUS
- Роз’єм антени: IPEX1
- Підтримка подвійного живлення (2 батареї)
- 3x LED-індикатори (синій, червоний, 3.3V-живлення)
- USB Type-C із зовнішнім модулем Beeper Extender
- Подвійний вхід для FPV-камер із можливістю перемикання
- Статичне енергоспоживання: 160 мА при 5V

PDB:

- Вхідна напруга: 8~36V (3~8S LiPo) з TVS-захистом
- ESC вихід: 2x колодки живлення ESC
- Датчик струму: 220A (90A постійний, 220A піковий)

BEC 5V:

- Вихідна напруга: 5.15V ± 0.1V
- Струм: 2A постійний, 3A піковий

BEC 9V/12V:

- Для живлення відеопередавача та камери
- Струм: 2A постійний, 3A піковий
- Опція 12V через перемичку

BEC Vx (для сервоприводів):

- Регульована напруга: 5V (за замовчуванням), 6V, 7.2V
- Струм: 8A постійний, 10A піковий

BEC 3.3V:

- Струм: 200 мА
- Датчик напруги батареї: 1K:10K (INAV Scale 1100, ArduPilot BATT_VOLT_MULT 11.0)

Прошивка:

- ArduPilot (ChiBiOS): MATEKH743
- INAV: MATEKH743

Фізичні параметри:

- Кріплення: 30.5 x 30.5 мм (отвори Ø4 мм, з демпферами Ø3 мм)
- Вага: 30 г (з USB-розширювачем)

▷ КОМПЛЕКТАЦІЯ:

1 x Контролер польоту H743-WING V3
1 x USB (Type-C) / Beep Extender (модуль пасивного зумера)
1 x 20 см JST-SH-6P кабель для USB-розширювача
2 x 20 см JST-GH-4P кабелі для CAN та I2C портів
1 x Конденсатор Rubycon ZLH 35V 470uF (низький ESR)
1 x Дупонтові піни 2.54 мм (плата постачається без припаяних роз’ємів)
