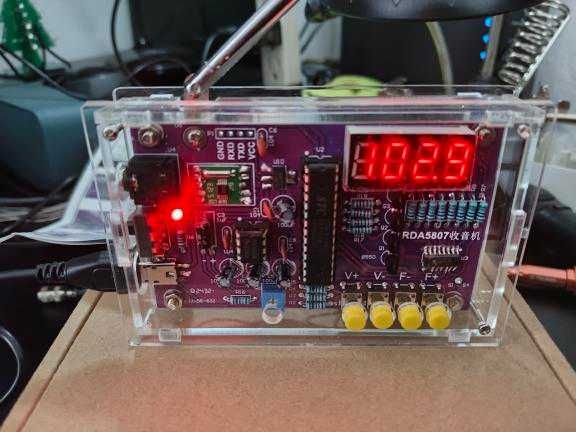

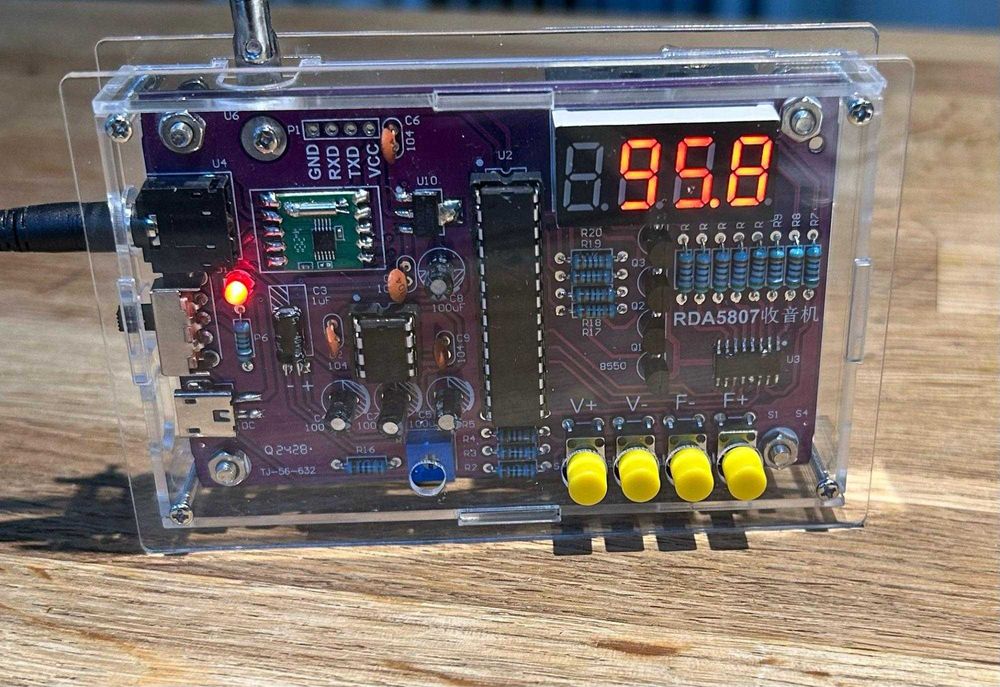

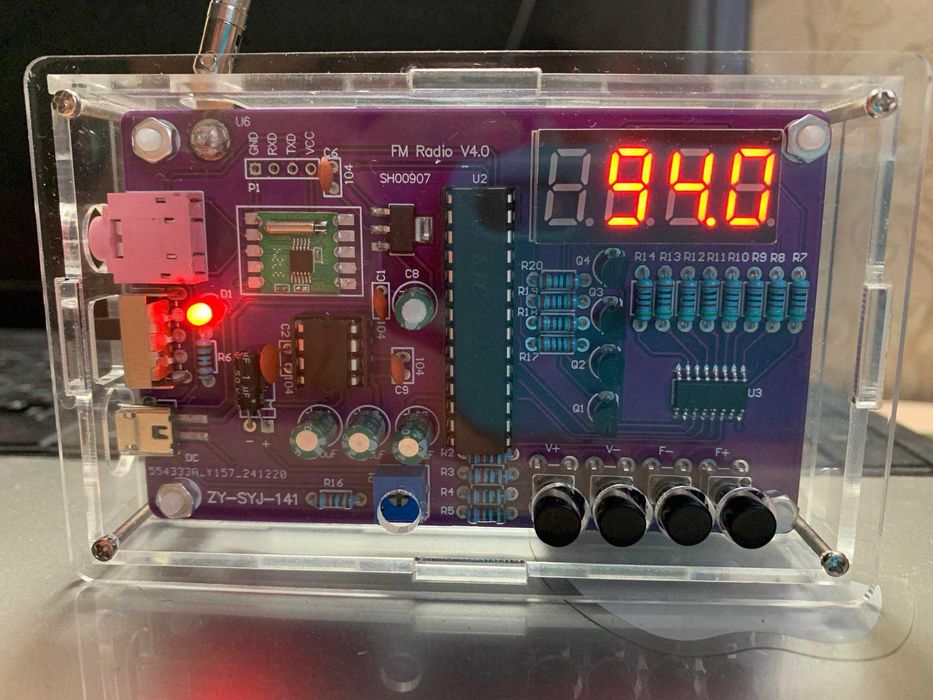

Електронний комплект FM-радіо DIY 87-108 МГц RDA5807S.

Цей радіоприймач – чудовий спосіб познайомитися з електронікою, зрозуміти принцип роботи радіопристроїв та отримати задоволення від процесу збирання.

Електронний комплект FM-радіо DIY 87-108 МГц - це комплект для складання, який надає користувачеві можливість самостійно створити FM-радіоприймач, що повністю функціонує. Цей комплект ідеально підходить для любителів електроніки та радіотехніки, а також для освітніх цілей. Радіоприймач виконаний на базі мікросхеми RDA5807S, що забезпечує високу продуктивність та стабільну якість прийому радіосигналу.

Особливості:
Модель: TJ-56-632
Вихідна потужність: 0,5 Вт
Напруга живлення: 5 В/3 В
Подвійне джерело живлення: Можна використовувати зарядний пристрій для мобільного телефону на 5 В або дві сухі батареї типу АА (батарейки в комплект не входять)
Динамік: 1 динамік потужністю 2 Вт, опором 8 Ом (8R)
Діапазон частот: 87-108 МГц
Розмір плати: 95 х 59 мм
Розмір корпусу: 107 х 70 х 23 мм

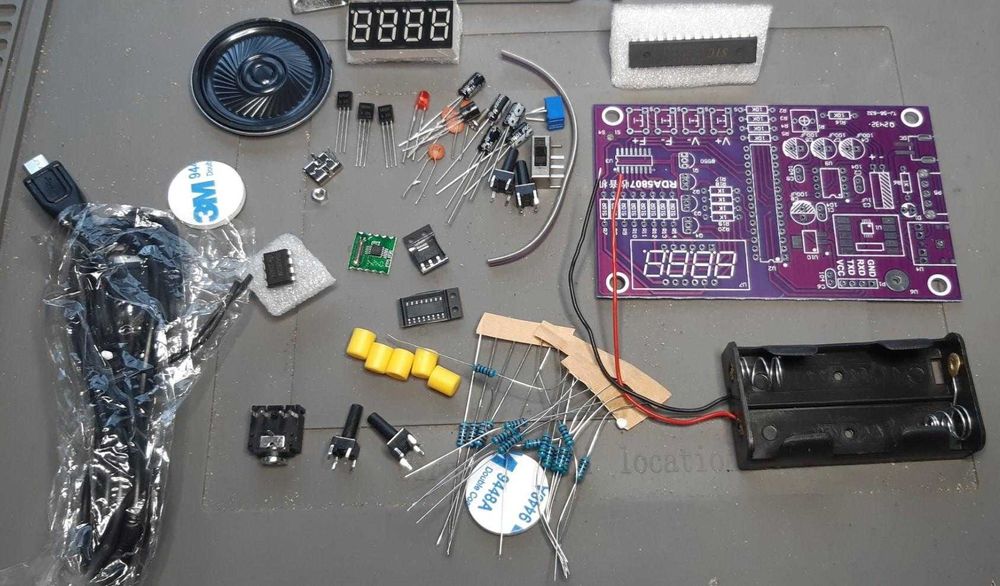

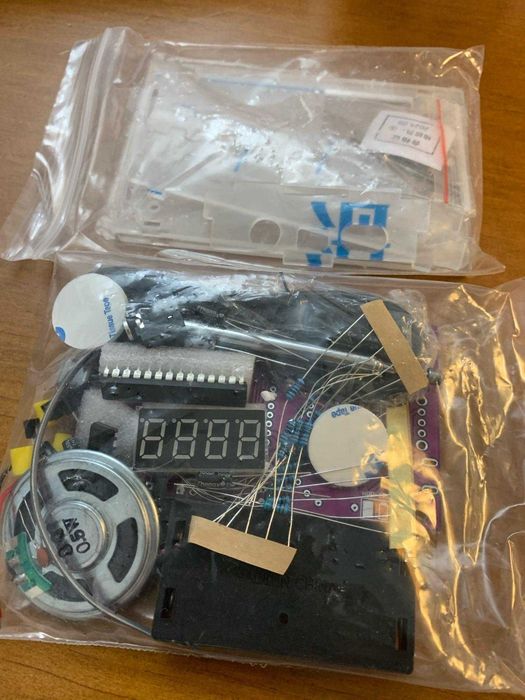

Комплект поставки:
Мікросхема U3
Індикатор
Резистори 10K (R16, R2, R3, R5, R4)
Резистори 1K (R17, R18, R19, R6, R20)
Резистори 510R (R13, R14, R7, R8, R9, R10, R11, R12)
Перемикач хвилі (P5)
Інтерфейс для антени (DC)
Мікророз'єм живлення (U6)
Гніздо для навушників 3,5 мм (U4)
Мікровимикач (S4, S1, S2, S3)
Клавіші (S4, S1, S2, S3)
Однокристальна система STC15W (U2)
Подвійний аудіопідсилювач TDA2822M (U9)
Електролітичний конденсатор 100UF (C4, C5, C7, C8)
Транзистори S8550 (Q3, Q2, Q4, Q1)
Електролітичний конденсатор 1UF (C3)
Радіомодуль RDA5807M (U1)
Прецизійний потенціометр 200K (R1)
Чип конденсатор 104 (C1, C2, C6, C9)
Світлодіодний індикатор (D1)
Стабілізатор напруги AMS1117 (U10)
8-контактна база інтегральних схем
28-контактна база інтегральних схем вузького типу
2-контактний паралельний роз'єм червоного та чорного кольору
Клейкий двосторонній матеріал
Гвинти з напівкруглою головкою та гайки
Корпуси для батарейок типу АА

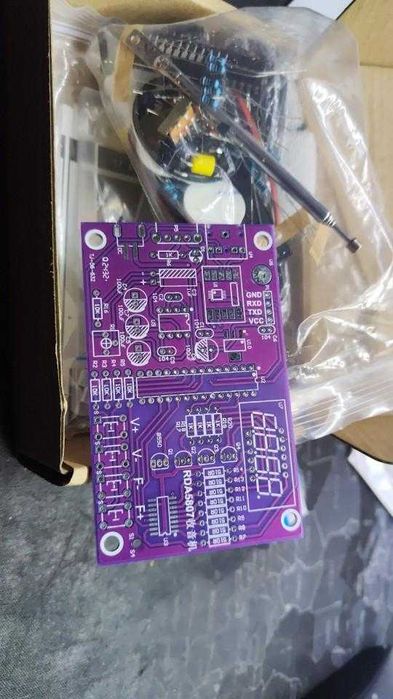

Друкована плата
Кабель живлення USB для Android
Корпус та комплект гвинтів (опціонально)
