Продам ESP32 IPS 320*240 3.2'' display module Sunton (модуль з дисплеєм) ESP32-2432S032

В наявності 2 таких модуля.

Характеристики:
Роздільна здатність: 320*480
Тип матриці: IPS
Тип тач скріна: ємнісний
Процесор: ESP32 (потужний мікроконтролер від Espressif Systems з двома ядрами Tensilica Xtensa LX6, що підтримує Wi-Fi 2.4 ГГц та Bluetooth 5 (LE))
PSRAM: немає
Flash: 4 Мбайти, підключення DIO
Bluetooth: є
WiFi: є

Модифікації:
Вихід переривання тача (GT911) підключано до GPIO21 (в початковому стані з заводу цей вихід був підключений на мінус).

Описання модифікації:

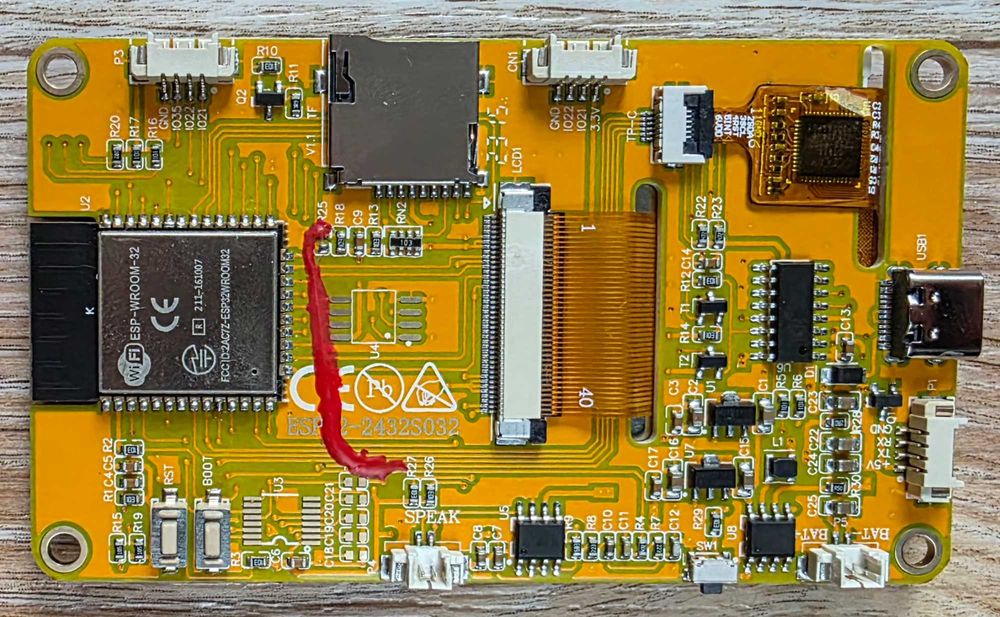

Перерізано дорожку на платі, яка підключає GT911 INT на мінус. Підключено GT911 INT до вивода резистора R25, який вже підключений до GPIO21 (R25 робить підтяжку до 3.3 вольти). Місця пайки і перерізання дорожок покрито червоною маскою.

В Ardiono в заводському демо використовуються бібліотеки драйвера GT911, з якими GT911 змінює I2C адресу після першої секунди після запуску модуля у випадку, якщо GT911 INT не підключений постійно на мінус. Про це також згадується на форумах. Тому необхідна невелика модифікація демо: настроїти GPIO21 як вихід і подати на нього низький рівень. При цьому в самому демо для драйвера GT911 номер порта INT передається як -1, тому драйвер його не чіпає. Я пробував правильно настроїти INT для драйвера GT911 - в такому режимі є вище згаданий глюк. При чому я робив тестову програму для PlatformIO з фреймворком espidf, там драйвер GT911 працює коректно і керує піном INT GT911. GT911 працює з заданою при ініціалізації адресою (це робить дряйвер GT911) і на виводі INT видається сигнал весь час, поки я торкаюсь тача.

В модулі прошита заводська демо прошивка з модифікацією:
В файлі з ініціалізацією тача додано:
#define TOUCH_GT911_INT_REAL 21

перед ініціалізацією тача в функції touch_init() додано код:
pinMode(TOUCH_GT911_INT_REAL, OUTPUT);
digitalWrite(TOUCH_GT911_INT_REAL, LOW);

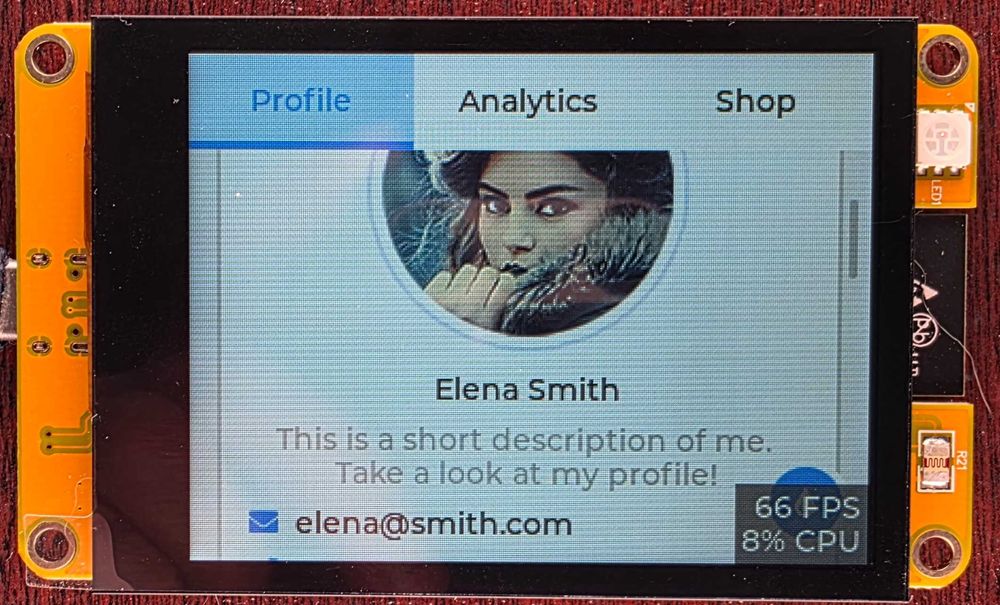

При потребі можу поділитися модифікованим кодом для демо (LVGL Demo Widgets) від виробника.

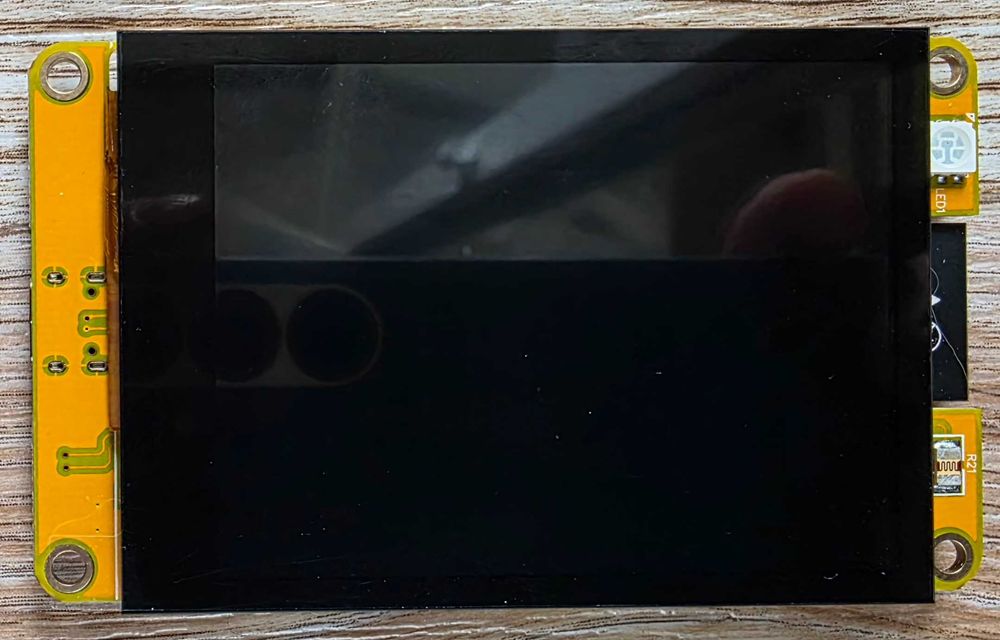

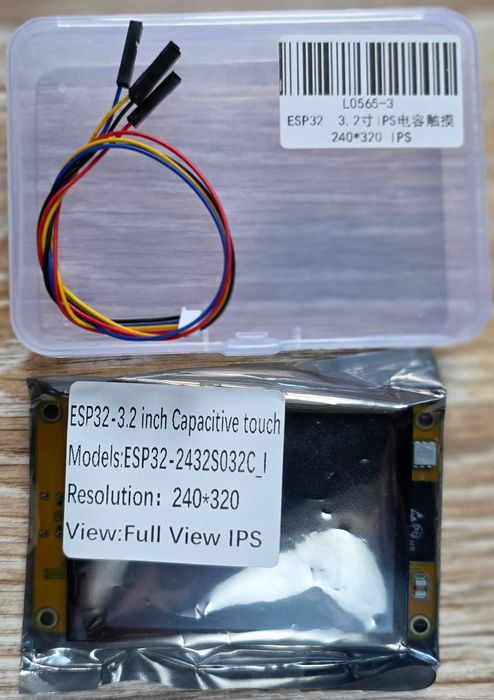

Модуль в ідеальному стані, дисплей з заводською захисною плівкою, комплектація та стан на фото.

Модуль використовувався мало, я перевірив заводську прошивку + писав пару тестових програм.

Заводські приклади розраховані під старі бібліотеки в Adruino (в менеджері бібліотек):
GFX Library for Arduino: 1.2.9
LVGL: 8.4.0

Також треба використовувати старіший фреймворк (в менеджері плат):
esp32: 2.0.17

Причина продажу:
Є кілька різних модулів з різним розміром дисплея з різною роздільною здатністю. З декількох варіантів я вибрав те, що саме більше підходить для мого проекту.

В наявності є також інші модулі з іншими розмірами дисплеїв. Дивіться мої інші оголошення.

Відправлю olx доставкою всіма видами поштових перевізників.
