Універсальний цифровий трьохдисплейний прилад для одночасного вимірювання напруги (V), струму (A) та частоти (Hz). Ідеально підходить для електрощитів, генераторів, майстерень, стабілізаторів та систем моніторингу стану електромережі.

Прилад побудований на базі точного трансформатора струму ACO-120A та високочутливої вимірювальної електроніки.
Головні переваги

Три параметри в одному приладі: вольтметр + амперметр + герцметр(частотомір, вимірювач частоти(.

Великий формат щитового монтажу 72×72 мм

Чітка індикація на трьох окремих дисплеях

Безпечне вимірювання струму через трансформатор (без прямого підключення!)

Підходить для широкого спектра електрообладнання
Висока точність та стабільність вимірювань

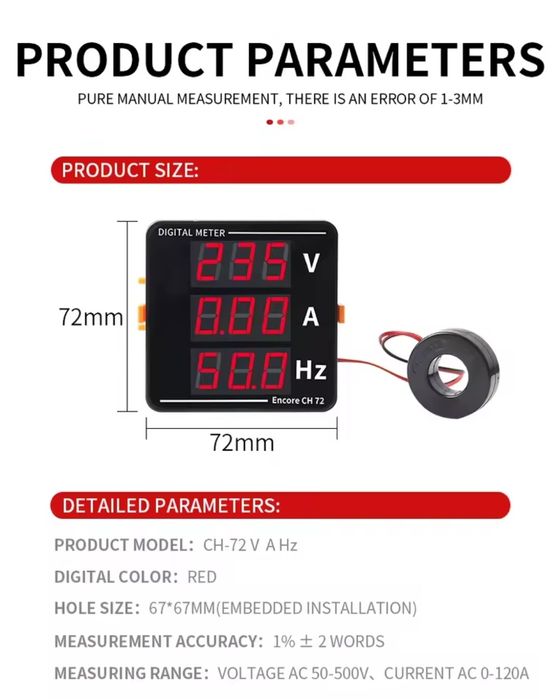

Технічні характеристики
Прилад:
Модель: Encore CH-72 BAX або аналог
Робоча напруга: AC 50–500 В
Робоча частота: 10–99,9 Гц (ном. 50–60 Гц)
Діапазон вимірювання струму: через трансформатор ACO-120A

Тип живлення: від вимірюваної напруги

Формат монтажу: 72×72 мм, щитовий

Тип індикації: 3 окремі LED-дисплеї

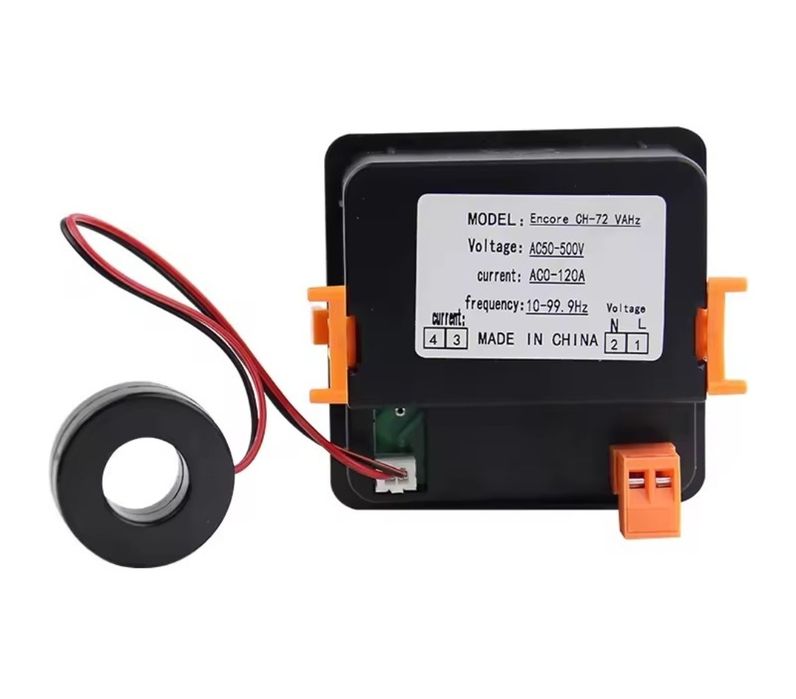

Схема підключення: через трансформатор + пряме підключення напруги


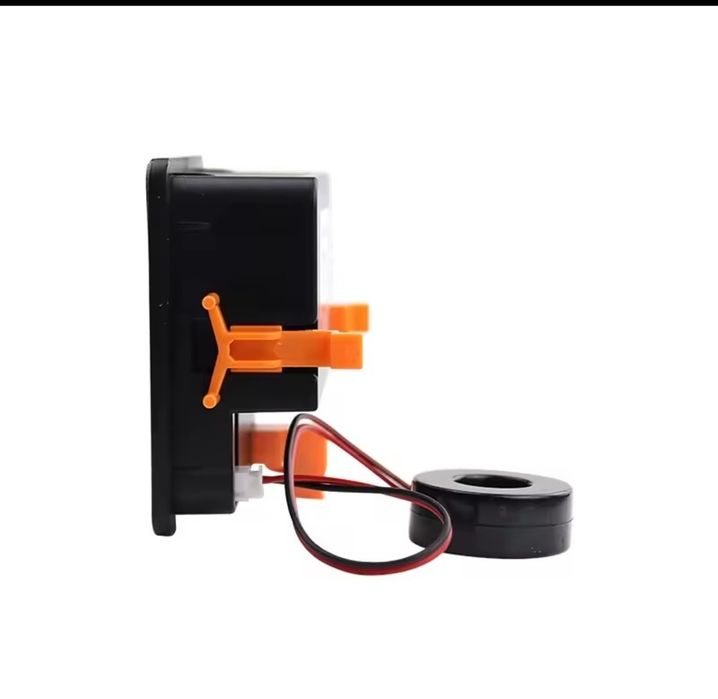

Трансформатор струму ACO-120A:
Максимальний струм: до 120 А
Тип: кільцевий трансформатор

Пропускний отвір: для одного проводу навантаження
Відстань подовження вторинних проводів: 0,5–3 м без втрати точності
ВАЖЛИВІ ПОПЕРЕДЖЕННЯ (ОФІЦІЙНО ВІД ВИРОБНИКА)

Прилад можна використовувати тільки з чистою синусоїдою 50–60 Гц

Допускається робота в мережах:

Побутових AC мережах
Генераторах з правильною синусоїдою
Стабілізаторах з чистою синусоїдою
Інверторах тільки Pure Sine Wave

Не можна використовувати з:

Інверторами з модифікованою синусоїдою

Джерелами з прямокутною або ступінчастою формою хвилі

Меандром або PWN-подібними імпульсами

Пошкодженими або нестабільними мережами
Причина: модифікована синусоїда створює різкі фронти та гармоніки, які:
— спотворюють показники
— перегрівають трансформатор струму
— можуть пошкодити вимірювальну електроніку
— викликають стрибки частотоміра
— призводять до неправильного відображення напруги та струму

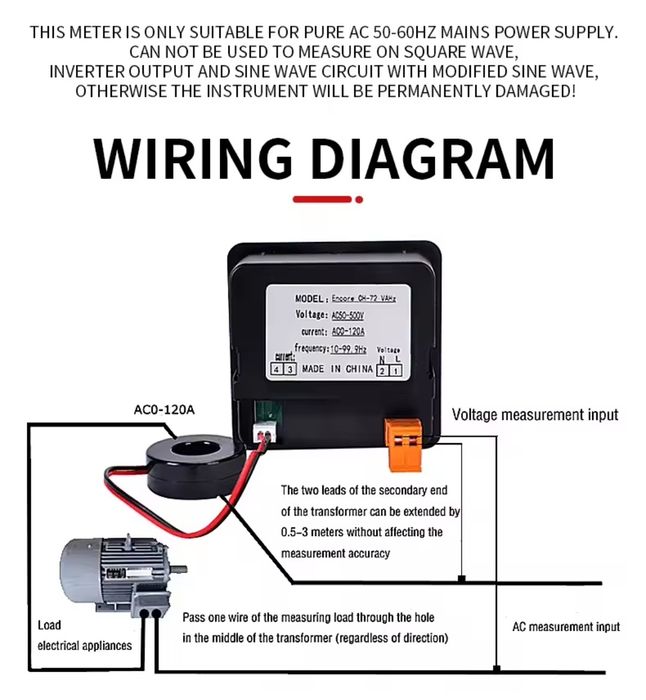

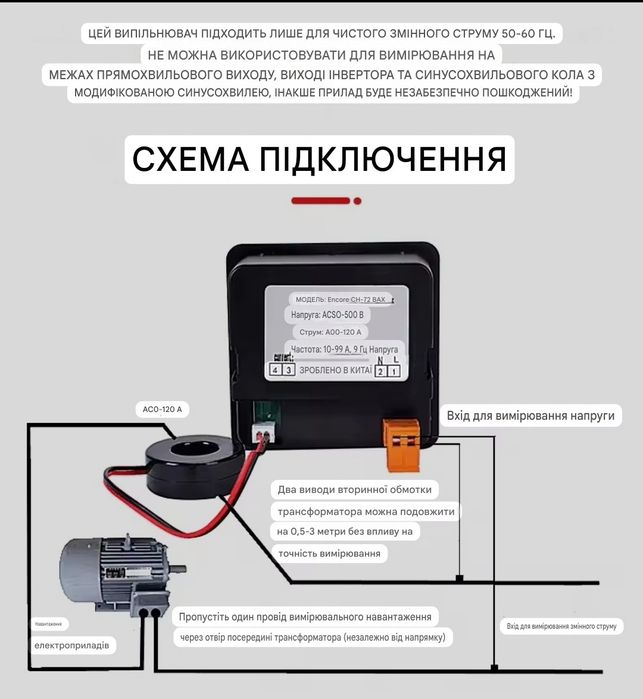

Як працює та як підключається
Вимірювання струму
Пропускається один провід навантаження через трансформатор ACO-120A
-Вторинні дроти під’єднуються до приладу (до 3 м допускається)

Вимірювання напруги
Пряме підключення до мережі 220 вольт.
Вимірювання частоти
Частота вимірюється автоматично з лінії напруги.
Застосування
Електрощити та щитові шафи
Генераторні установки
Інверторні системи з чистою синусоїдою
Майстерні та лабораторії
Контроль навантаження побутових і промислових приладів
Системи моніторингу електрики
Почему нельзя использовать прибор с модифицированной синусоидой?

Модифицированная синусоида — это НЕ плавная волна, а ступенчатый сигнал

Инверторы с модифицированной синусоидой выдают не плавную кривую, а «лесенку», состоящую из резких переходов.

Такая форма сигнала содержит:
сильные гармоники
высокочастотные помехи
резкие фронты напряжения

Ваш измеритель рассчитан только на чистую синусоиду 50–60 Гц, где форма волны плавная и предсказуемая.

Внутри прибора стоит трансформатор (CT) и измерительная электроника

При модифицированной синусоиде:
Резкие скачки и помехи могут:

вызывать перегрев измерительного трансформатора

-«забивать» измерительный вход
-давать неправильные показания
-создавать опасные токи в цепях электроники
Это может вывести прибор из строя.
Измеритель может потерять точность или просто “зависнуть”

При ступенчатой синусоиде приборы часто показывают:

неправильный ток (обычно завышает
1.3–2)

рывки и скачки напряжения
плавающую частоту,
-перезагрузку дисплея
-моргание индикаторов
Из-за того, что внутренняя система ожидает одну форму волны, а получает совершенно другую.
У некоторых моделей вход по току рассчитан на чистую синусоиду
Модифицированная синусоида содержит кучу гармоник, которые проходят через датчик тока (CT) как «лишний ток».
Трансформатор начинает работать не в нормальном режиме, а перегружаться.
Это может привести к:
нагреву датчика тока
выходу из строя электроники
ошибочному измерению до 200–300%
Частота модифицированной синусоиды нестабильная

Прибор рассчитывает частоту по пересечениям синусоиды с нулём.
У модифицированной синусоиды таких точек несколько, поэтому:
частотомер начинает показывать “ерунду”
устройство может принять частоту за двойную или половинную
Итог:
Производитель запрещает работу с модифицированной синусоидой, потому что:
Прибор может выйти из строя
- Показания будут неправильные
Форма сигнала превышает допустимые параметры для измерительной схемы.
Комплект
Цифровий індикатор V/A/Hz
Трансформатор струму ACO-120A
