Електронне навантаження – тестер акумуляторів 60 Вт, 0-30 В, 0-9.99 А
Виробник: Китай Модель: ZPB30A1
Популярний
Електронне навантаження – тестер акумуляторів 60 Вт, 0-30 В, 0-9.99 А
Стислий опис

Електронне навантаження 60Вт 30В 10А з функцією тестування ємності акумуляторів ( ZPB30A1) Електронне навантаження – пристрій, основне призначення якого, навантажувати джерела живлення для перевірки їх характеристик т... Читати далі...

Опис
Відгуки (0)
Питання - відповідь (0)

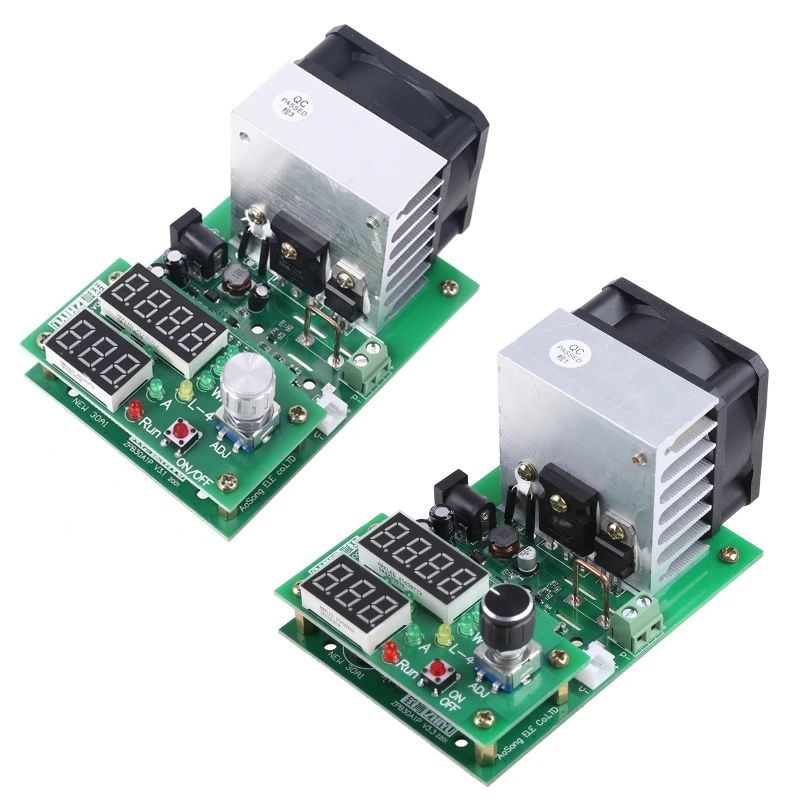

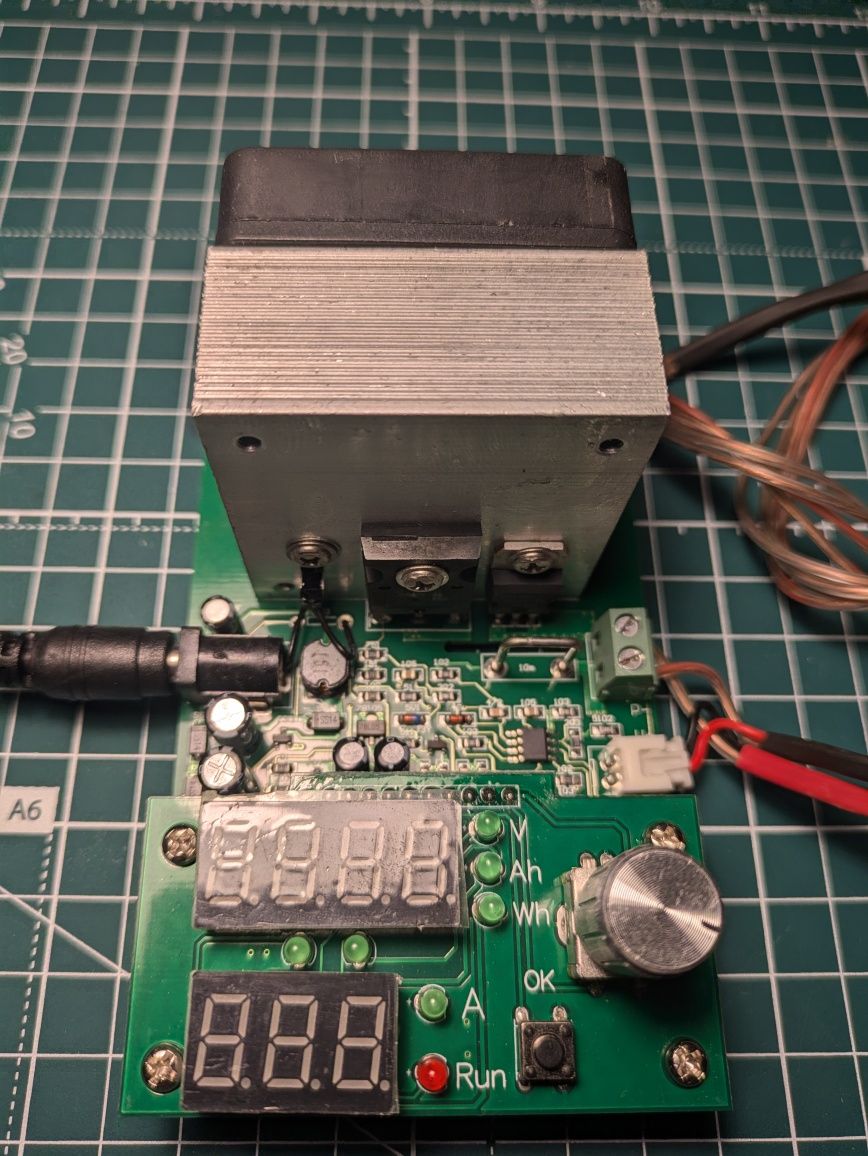

Електронне навантаження 60Вт 30В 10А з функцією тестування ємності акумуляторів ( ZPB30A1)
Електронне навантаження – пристрій, основне призначення якого, навантажувати джерела живлення для перевірки їх характеристик та розряджати акумулятори для визначення їхньої реальної ємності. Електронне навантаження є випробувальним обладнанням з двома режимами роботи: перевірка ємності акумуляторів і перевірка характеристик блоків живлення. Пристрій має кілька видів захистів, таких як, захист від перегріву, захист від підключення зі зворотною полярністю та інші, також може автоматично обмежувати струм при перевищенні максимальної допустимої потужності. Для роботи навантаження необхідне окреме зовнішнє джерело живлення з напругою 12 Вольт, здатне забезпечувати струм не менше 0,5 Ампера.

особливості:

Вибір одного з двох режимів роботи: режим електронного навантаження або перевірка ємності акумулятора.

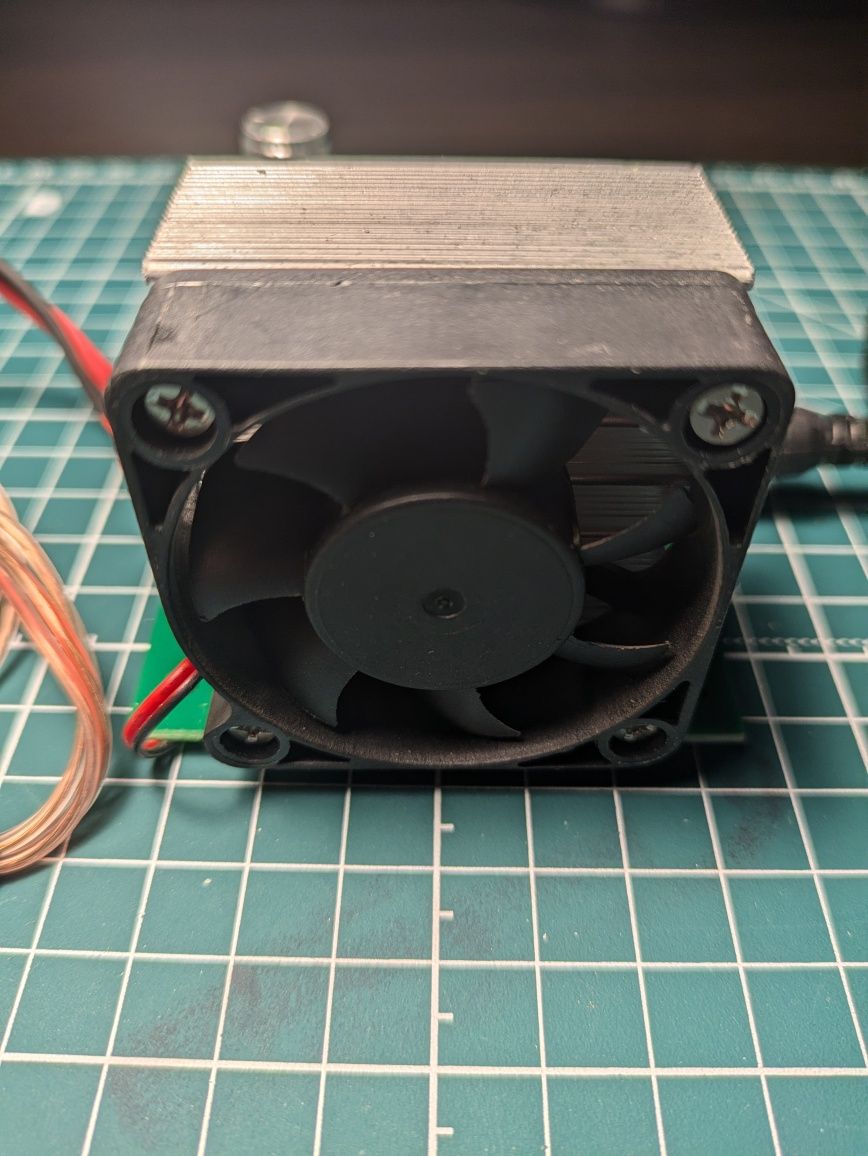

Великий радіатор з активним охолодженням, регулювання швидкості обертання в залежності від температури радіатора

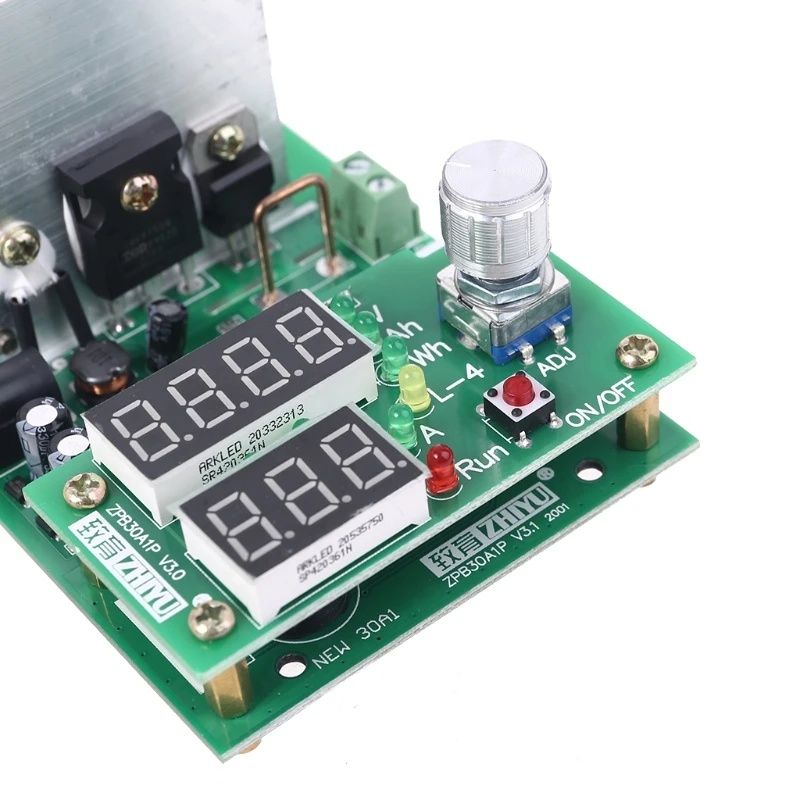

Світлодіодна індикація, що відображає поточні характеристики
Зручне керування за допомогою енкодера
Зумер
Функція автоматичного збереження: може зберігати параметри конфігурації у разі вимкнення живлення; відновити всі параметри та стан після увімкнення живлення.
Захист: захист від перегріву, захист від перевантаження, захист від перевищення напруги, захист від зворотної полярності та контроль напруги джерела живлення.
Дане навантаження може працювати як тестер акумуляторів, вважаючи ємність і енергоємність, при цьому напруга вимірюється автоматично схемою (за вирахуванням падіння на проводах підключення) або автоматично перемикається на вимірювання за допомогою додаткового дроту (якщо він підключений). Під час вимірювання навантаження показує на нижньому індикаторі поточний струм, а на верхньому (перемикаючись ємність та енергоємність на даний момент). Після закінчення можна переглянути обидва параметри.
Так само вона може працювати в режимі лише навантаження. Плюс даного режиму в тому, що вона показує струм на нижньому індикаторі і напруга на верхньому (при цьому на верхньому індикаторі показується тільки напруга), що досить зручно можна бачити просідання напруги при зміні струму. У такому режимі вона не вимірює реальну напругу на навантаженні через додатковий кабель, а тільки напруга, що потрапляє на схему навантаження через проводи, що підключаються, таким чином напруга вимірюється не точно, враховуючи падіння на проводах, що підключаються.
Перемикання режимів здійснюється затисканням кнопки "старт" при включенні.
Вимоги до джерела живлення обмежуються потужністю вбудованого вентилятора. При старті навантаження розкручує його максимум. Якщо напруга “просядає” нижче за належне, то виводиться помилка. Тому потрібен БП 12В, що видає мінімум 0,2А-0,3А, інакше навантаження не включиться.
Струм задається від 0,2А до 10А з кроком або 0,1 або 0,01 (крок вибирається натисканням на ручку енкодера).
Потужність автоматично обмежується зниженням струму навантаження.
Вимоги до джерела живлення:

Постійна напруга 12V напруга (варіюється в межах 11-14V)
Струм не менше 0,5 А
У разі невідповідності заданим вимогам – на екран буде виводитись повідомлення: ERR6
Блок живлення до комплекту не входить.
Технічні характеристики:

Режим роботи: CC - Constant Current, режим постійного струму
Струм розряду: 0.20-9.99A з кроком 0.1 А або 0.01A
Максимальна похибка струму розряду: 0,7% -0.01A
Максимальна похибка тесту ємності: 0.5A 2,5%, 1,5% 2A, 5A та вище 1,2%
Напруга відсічення (припинення роботи) : від 1.0 до 25.0В з кроком 1V або 0,1V
Діапазон напруги розряду: 1.00В-30.00В
Максимальна похибка вимірювання напруги: 1% + - 0,02 В
Максимальна потужність: 60 Вт
Автоматичне обмеження максимального струму при досягненні максимальної потужності, наприклад до 3А, при напрузі 20 В.
Максимальні значення для тестування ємності акумуляторів: 999.9Ah або 9999Wh, зупинка тестування при досягненні встановленого порогу (при досягненні мінімального з цих двох значень тест припиняється)
Управління вентилятором здійснюється в автоматичному режимі
Розмір плати: 100 мм Х 70 мм Х 57 мм
Розмір вентилятора: 50*50*15 мм
Загальний розмір: 105*70*55 мм
Вага: 175 грам
Захист:

Захист від перегріву "otP"
Захист від перезаряду «oPP»,
Захист від перевищення напруги «ouP»
Захист від неправильної полярності
Захист джерела напруги живлення
Інструкція з експлуатації електронного навантаження:

1. Налаштування
Налаштування пристрою (за замовчуванням увімкнено режим електронного навантаження)
Підключити до приладу блок живлення, тримаючи кнопку старт-стоп (червона кнопка) до виведення на дисплей напису "Fun*". Далі обертанням ручки встановити потрібний режим:
Fun1 – режим електронного навантаження, Fun 2 – режим тесту ємності акумулятора.

Натисніть кнопку старт-стоп до сигналу зумера для збереження налаштувань - встановлений режим буде активовано при кожному наступному ввімкненні приладу, доки не буде змінено (так само прилад запам'ятовує значення напруги і струму, але не запам'ятовує режим біпера).
Також, для налаштування зумера, поворотом ручки, встановіть режим
"bEon" - зумер включений, "bEoF" - зумер вимкнений.

2. Режим електронного навантаження:
Підключіть до приладу джерело живлення 12V, тестер завантажиться в режимі електронного навантаження, у зупиненому стані («RUN» не горить, інакше натисніть кнопку старт-стоп, щоб вимкнути навантаження).
Підключіть випробуване джерело живлення до тестового порту (P + P - ) з дотриманням полярності підключення.

Встановлення значення струму та напруги: Поверніть ручку налаштування, щоб встановити значення поточного струму, спочатку в цілих, а після натискання на ручку потенціометра в десятих частках Ампер. Про розрядність свідчить один із двох світлодіодів, які знаходяться між цифровими індикаторами. Про режим налаштування — один із бічних індикаторів із відповідним підписом. Значення струму встановлюється на нижньому індикаторі, напруги не верхньому.

Після цього, аналогічно треба встановити значення нижнього допустимого порога напруга - після досягнення якого навантаження відключиться.

Натисніть кнопку старт-стоп для старту роботи навантаження, після чого активується червоний діод з підписом «RUN».

Встановлене значення струму розряду застосовується до джерела живлення, що перевіряється. У цей час на верхньому дисплеї буде відображатися фактична вхідна напруга джерела живлення, що тестується, коли напруга падає нижче встановленої межі діод «RUN» блиматиме одночасно зі звуковим сигналом тривоги зумера.
В ході тесту, ручкою потенціометра можна змінювати значення навантажувального струму, для зміни нижнього порогу напруги потрібно зупинити тест кнопкою старт і встановити потрібне значення.

3. Режим тестування ємності акумулятора:

Перед початком тестування акумулятори повинні бути заряджені за допомогою відповідного зарядного пристрою.
Встановіть прилад у режим тестування ємності акумулятора, підключіть контакти акумулятора до роз'ємів тестового порту струму (P + P - ), якщо ви використовуєте 4х провідний фіксатор акумуляторів, то другу пару проводів потрібно підключити до тестового порту напруги (V + V -).

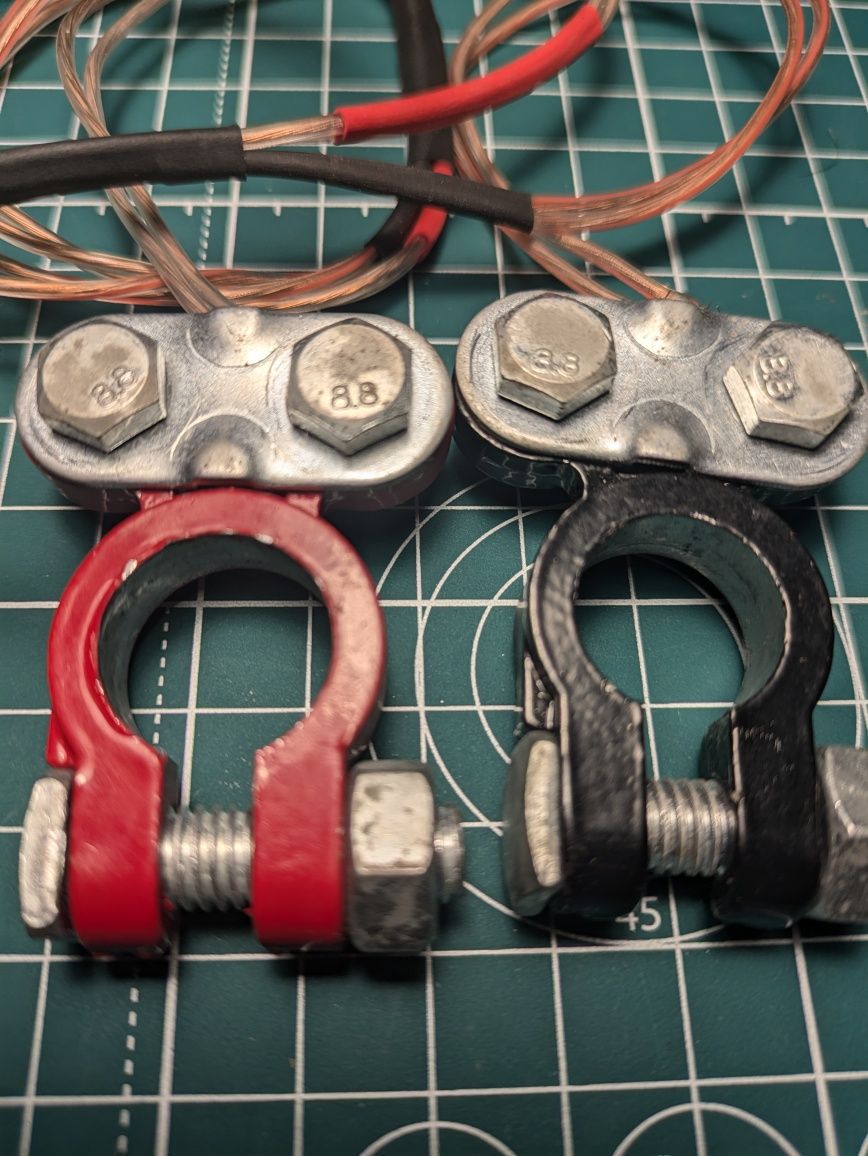

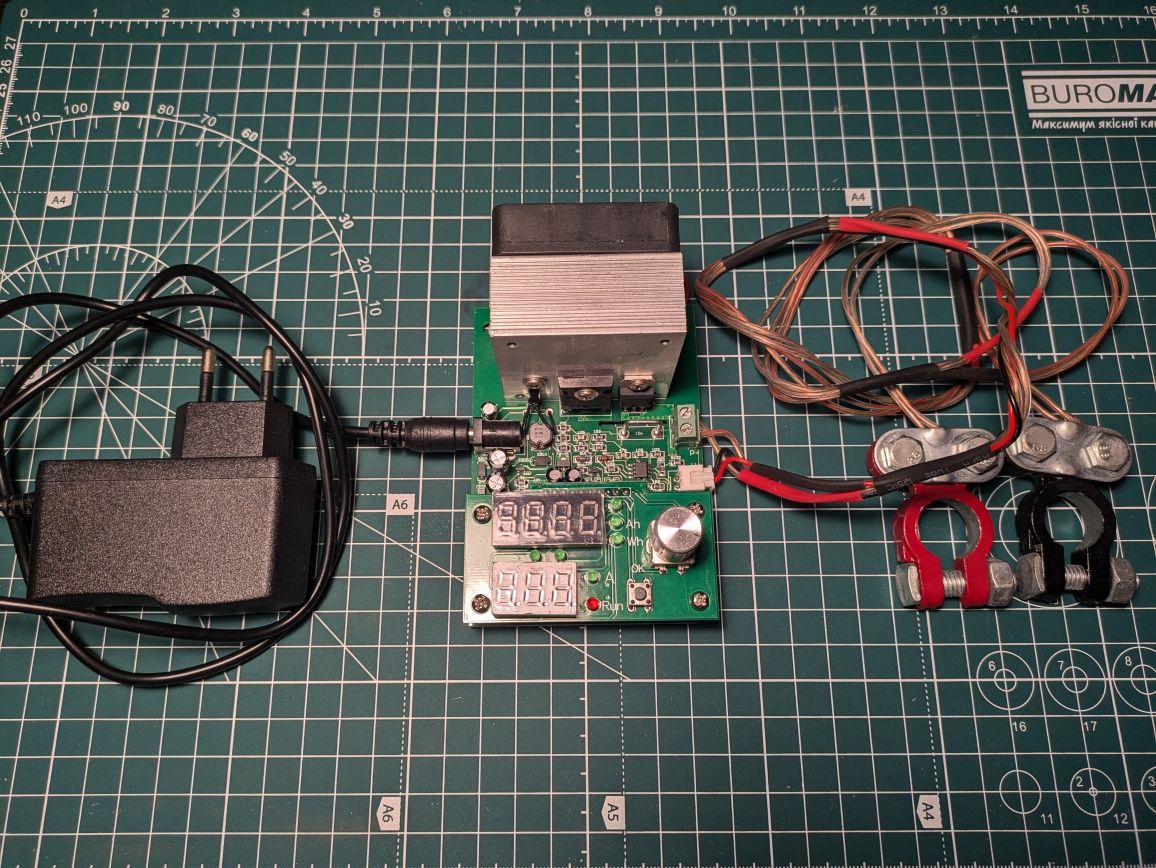

Додатково блок живлення 100 грн та потужні клеми 80грн
