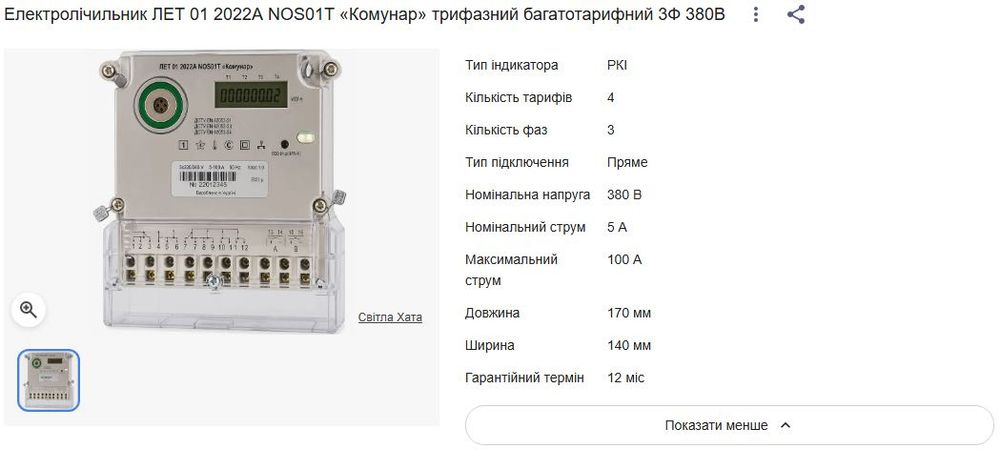

Новий коштував 3200, нам не підійшов, З покрокова схема підключення трифазного трансформаторного лічильника типу ЛЕТ 01 (струм 5(10) А) через три трансформатори струму (ТС) та випробувальну коробку (КВП).Ця схема на 10 дротів повністю відповідає чинним вимогам ПУЕ в Україні, є безпечною і без проблем приймається інспекторами Обленерго.Позначення елементів:Лічильник: Клеми зліва направо від 1 до 10.Випробувальна коробка (КВП): Стандартна коробка має 10 клем, зазвичай маркованих буквами або цифрами від 1 до 10 (зліва направо).Трансформатори струму (ТC-А, ТC-В, ТC-С): Кожен має силові шини Л1 (вхід від мережі) і Л2 (вихід на зварні верстати), а також дві маленькі клемні гайки І1 (початок обмотки) та І2 (кінець обмотки).Покрокова схема комутації дротів:Монтаж виконується трьома окремими групами (для кожної фази) та лінією нуля:Фаза А (Жовтий дріт)Дріт напруги від силової шини Фази А (до трансформатора) → на клему 2 коробки КВП → на клему 2 лічильника.Дріт струму від клеми І1 першого трансформатора (ТС-А) → на клему 1 коробки КВП → на клему 1 лічильника.Дріт струму від клеми І2 першого трансформатора (ТС-А) → на клему 3 коробки КВП → на клему 3 лічильника.Фаза В (Зелений дріт)Дріт напруги від силової шини Фази В → на клему 5 коробки КВП → на клему 5 лічильника.Дріт струму від клеми І1 другого трансформатора (ТC-В) → на клему 4 коробки КВП → на клему 4 лічильника.Дріт струму від клеми І2 другого трансформатора (ТC-В) → на клему 6 коробки КВП → на клему 6 лічильника.Фаза С (Червоний дріт)Дріт напруги від силової шини Фази С → на клему 8 коробки КВП → на клему 8 лічильника.Дріт струму від клеми І1 третього трансформатора (ТC-С) → на клему 7 коробки КВП → на клему 7 лічильника.Дріт струму від клеми І2 третього трансформатора (ТC-С) → на клему 9 коробки КВП → на клему 9 лічильника.Нуль та заземлення (Синій дріт)Дріт від загальної нульової шини щита → на клему 10 коробки КВП → на клему 10 лічильника.Суворі вимоги до монтажу (роздрукуйте для електрика):Заземлення кіл струму: На випробувальній коробці (КВП) спеціальними перемичками, що йдуть у комплекті, обов'язково об'єднуються між собою виходи І2 (клеми КВП № 3, 6, 9). Ця загальна точка з'єднується з контуром заземлення щита окремим мідним дротом.Переріз дротів: Для колір напруги (клеми 2, 5, 8, 10) потрібен мідний дріт перерізом не менше 1,5 мм² (наприклад, ПВ-3 / ПУГВ). Для колір струму від трансформаторів (І1 та І2) ПУЕ вимагає переріз не менше 2,5 мм².Напрямок сили: Переконайтеся, що живильний кабель від мережі підключений до контактів Л1 трансформаторів, а дроти, що йдуть безпосередньо до зварювальних верстатів, підключені до контактів Л2. Якщо переплутати — лічильник показуватиме споживання у зворотний бік, а інспектор випише штраф.Щоб повністю закрити питання монтажу, підкажіть:Чи потрібно вам допомогти вирахувати коефіцієнт трансформації для правильного підрахунку платіжок (наприклад, якщо ТС 50/5, то всі показання лічильника треба буде множити на 10)?Чи підібрати вам номінали запобіжників/автоматів захисту для кіл напруги лічильника, які часто вимагають ставити перед КВП?Електрик виконуватиме монтаж у готовому заводському щитку під лічильник і 3 ТС, чи будете збирати корпус самостійно?
