ДВИГАТЕЛЬ ОДНОФАЗНЫЙ типа КД180-4/56Р
ДВИГАТЕЛЬ ОДНОФАЗНЫЙ типа КД180-4/56Рк
Общие сведения
Двигатель однофазный типа КД180-4/56Р предназначен для привода активатора бытовой стиральной машины.
Структура условного обозначения

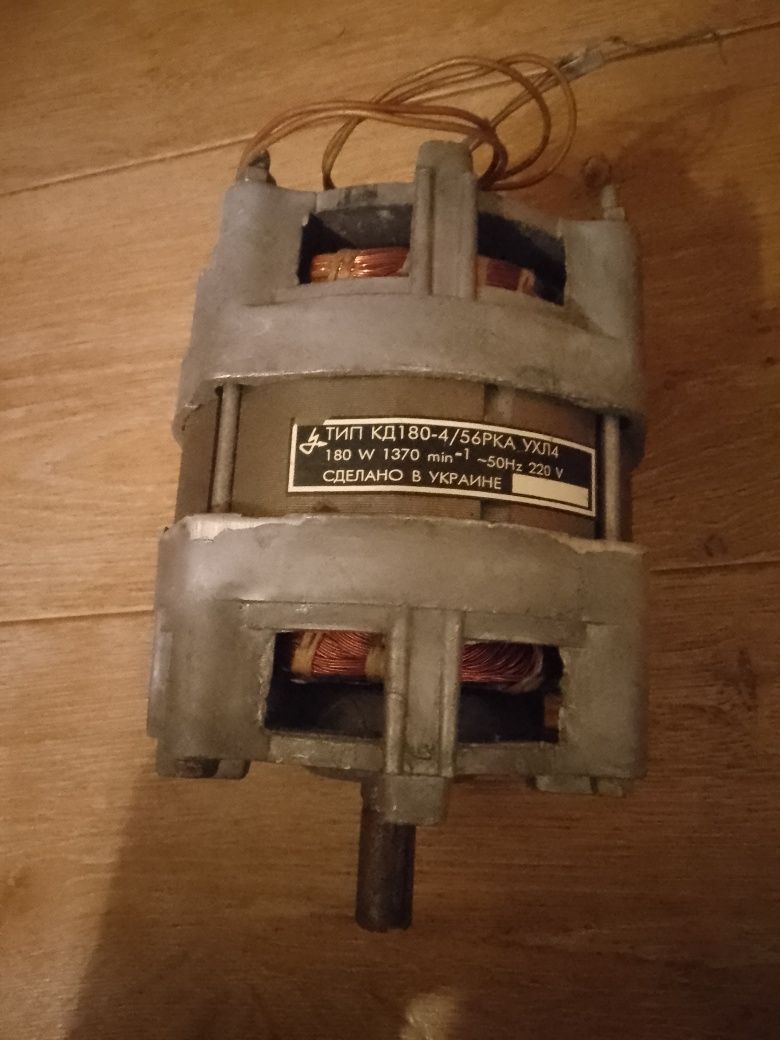

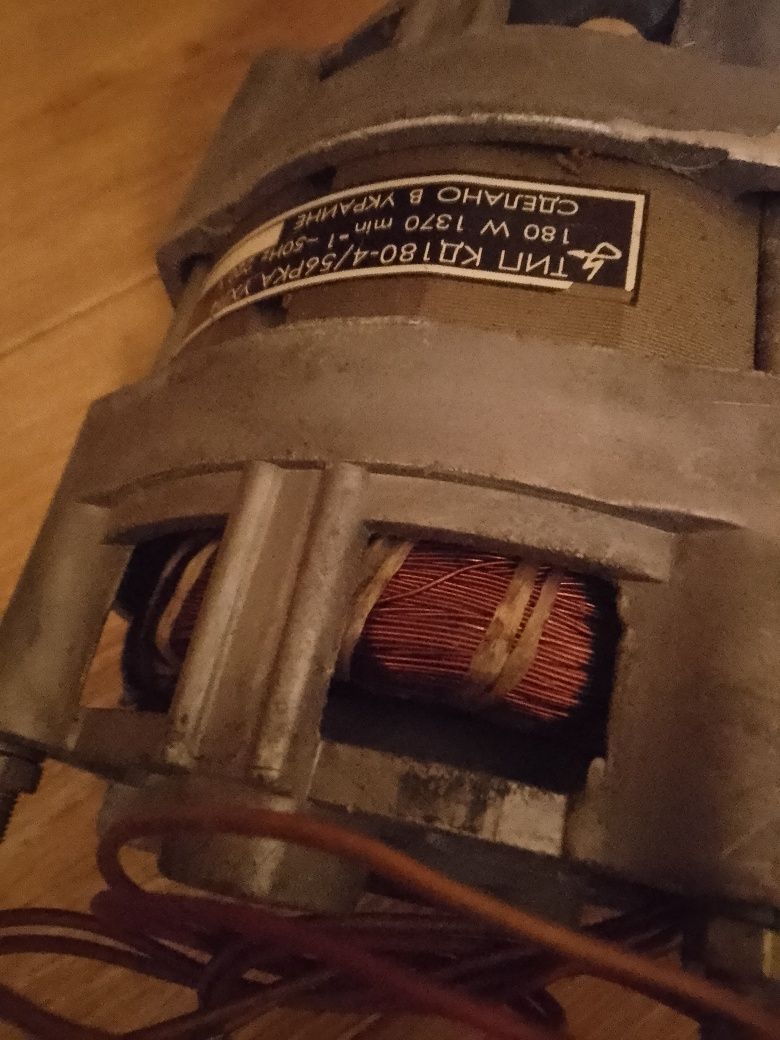

КД180-4/56РКА:
КД - конденсаторный двигатель;
180 - мощность на валу, Вт;
4 - число полюсов;
56 - высота оси вращения, мм;
Р - распределенная обмотка статора;
К - исполнение двигателя с подшипниками качения;
А - исполнение со шпонкой на конце вала.
Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69 иГОСТ 15543.1-89.
Условия эксплуатации
Номинальные значения климатических факторов для климатического исполнения УХЛ4 по ГОСТ 15150-69 и ГОСТ 15543.1-89.
По холодоустойчивости при транспортировке и хранении двигатель выдерживает воздействие температуры минус 50°С.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.
Двигатель соответствует ГОСТ 16264.0-85, ГОСТ 23216-78, ТУ РБ 00215284.004-94.
Нормативно-технический документ
ТУ РБ 00215284.004-94
Технические характеристики
Напряжение, В - 220 Частота сети, Гц - 50 Мощность, Вт - 180 Частота вращения, мин-1 - 1370 Номинальный ток, А - 1,7 КПД, % - 57 соsj - 0,81 Номинальный вращающий момент, Н·м - 1,25 Кратность максимального вращающего момента к номинальному - 1,7 Кратность минимального вращающего момента к номинальному - 0,5 Кратность начального пускового момента к номинальному - 0,55 Кратность начального пускового тока к номинальному - 2,7 Частота вращения ХХ, мин-1, не менее - 1460 Ток ХХ, А, не более - 1,45 Потери ХХ, Вт, не более - 150 Ток КЗ, А, не более - 4,59 Потери КЗ, Вт, не менее - 600 Емкость конденсатора, мкФ - 6 Номинальное рабочее напряжение конденсатора, В - 500 Масса, кг - 4,8
Номинальный режим работы двигателя повторно-кратковременный (S3) с ПВ 60% по ГОСТ 183-74 без реверса или с реверсом после каждого цикла.
Средний срок службы - 15 лет.

Конструктивное исполнение двигателя по способу монтажа IМ9401 по ГОСТ 2479-79. Рабочее положение двигателя в пространстве горизонтальное.
