Габаритные размеры
Длина (с ковшом на земле) 7077 (мм)
Ширина (по внешней стороне колес) 2350 (мм)
Ширина ковша 2328 (мм)
Высота, (с кабиной) 2735 (мм)
Высота(с столбом выемки) 3424 (мм)
Колесная база 2155.5 (мм)
Задний обод колеса 1557 (мм)
Передний обод колеса 1714 (мм)
Мин.клиренс 355 (мм) для 2WD 275 (мм) для 4WD
Основные технические характеристики
Нормативная нагрузка 1700 (кг)
Рабочий вес 7400 (кг)
Макс. грузоподъемность >2500 (кг)
Объем ковша 1.0 (м3)
Макс. Усилие отрыва >40kN
Расстояние разгрузки 2611(мм)
Угол наклона 43.5°
Мин. радиус поворота
по внешнему краю ковша 5280(мм) для 2WD 5670(мм) для 4WD
по центру переднего колеса 3795 (мм) для 2WD 4300(мм) для 4WD
Время подъема 5.1(sec.)
Время спуска 4.9(sec.)
Время разгрузки 0.9(sec.)
Ходовая скорость (Km/h) 4 передние & 4 задние передачи
передняя передача 5,8
передняя передача 10,5
передняя передача 20,1
передняя передача 40,2
задняя передача 7,0
задняя передача 12,6
задняя передача 24,3
задняя передача 48,6

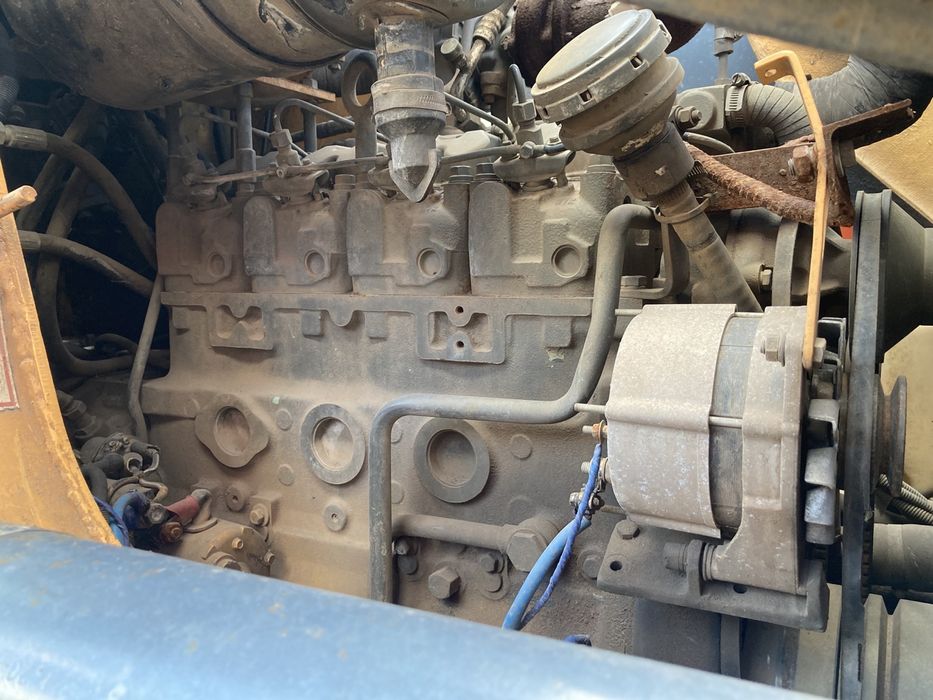

Дизельный Двигатель
Модель WD DEUTZ T226B
Тип С непосредственным впрыском, турбонаддувом и водным охлаждением
Нормативная мощность 70 (kW)
Объем цилиндра 3.92(Л)
Ход цилиндра 102/120(мм)
Напряжение стартерного двигателя 12(V)
Номинальная частота вращения 2200(об/мин)
Макс. крутящий момент 360(N.M)
Привод Электрический
Мин. удельный расход топлива 216(g/Kw.h)
Гидравлическая система
Модель масляного насоса JHP2050AXCC
Давление в системе 215(кг/cm2)
Модель клапана нагрузки ZL20DC-02
Модель клапана копания ZL20DC-07
Рулевое управление
Тип Управление переднего колеса
Модель насоса JHP2050AXCC
Модель рулевого редуктора BZZ5-E160B+ FKB-3022
Модель распределительного клапана YXL-F160L-N7
Система давления 140(кг/cm2)
Объемы топливных резервуаров
Топливо (дизель) 151(Л)
Смазочное масло двигателя 11(Л)
Масло для гидротрансформатора и КПП, масло для гидравлической системы
Для 2WD 18.5(Л)
Для 4WD 21(Л)
Масло для ведущего моста(F/R) 7.6+17(Л)
Топливо (дизель) 110(Л)
