DWL-P200 Адаптер живлення через Ethernet

Комплект адаптерів DWL-P200 Power Over Ethernet (PoE) призначений для живлення камер спостереження та пристроїв бездротової локальної мережі, таких як точки доступу, мости та маршрутизатори. Він дозволяє подавати струм живлення по мережевому кабелю Ethernet на відстань до 100 м, тим самим усуваючи необхідність безпосереднього підключення джерела живлення до пристрою у місці встановлення. DWL-P200 підтримує вимоги до живлення як 5 В постійного струму, так і 12 В постійного струму. Потребу в живлення можна вибрати за допомогою DIP-перемикача.

Спрощує встановлення
Функція живлення через Ethernet дозволяє встановлювати пристрій бездротової локальної мережі та камеру спостереження в таких місцях, як дах будівлі, стеля або біля неї, або в інших важкодоступних місцях, де доступ до живлення обмежений. Ідея полягає в тому, щоб підвищити корисність вашої камери та бездротової локальної мережі, забезпечуючи підключення користувачам незалежно від їхньої близькості до розетки або мережевого кабелю.

Передача даних та живлення постійного струму по одному мережевому кабелю
У стандартному кабелі UTP категорії 5 для передачі даних Ethernet використовуються лише дві пари (контакти 1, 2, 3 та 6). Технологія живлення через Ethernet (Power Over Ethernet) розроблена для використання невикористаних контактів решти пари кабельних проводів. Отже, один кабель категорії 5 тепер передаватиме як дані Ethernet, так і живлення постійного струму. Ідея полягає в тому, щоб забезпечити віддалений кінець живленням та забезпечити вимоги підключення Ethernet через один кабель категорії 5.

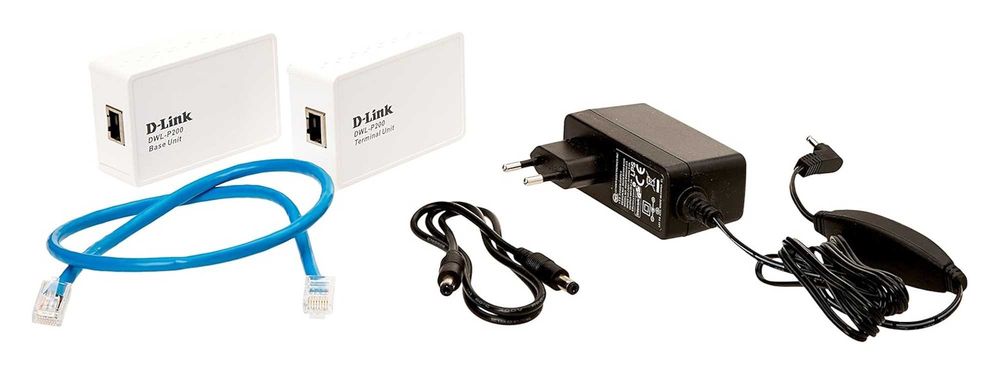

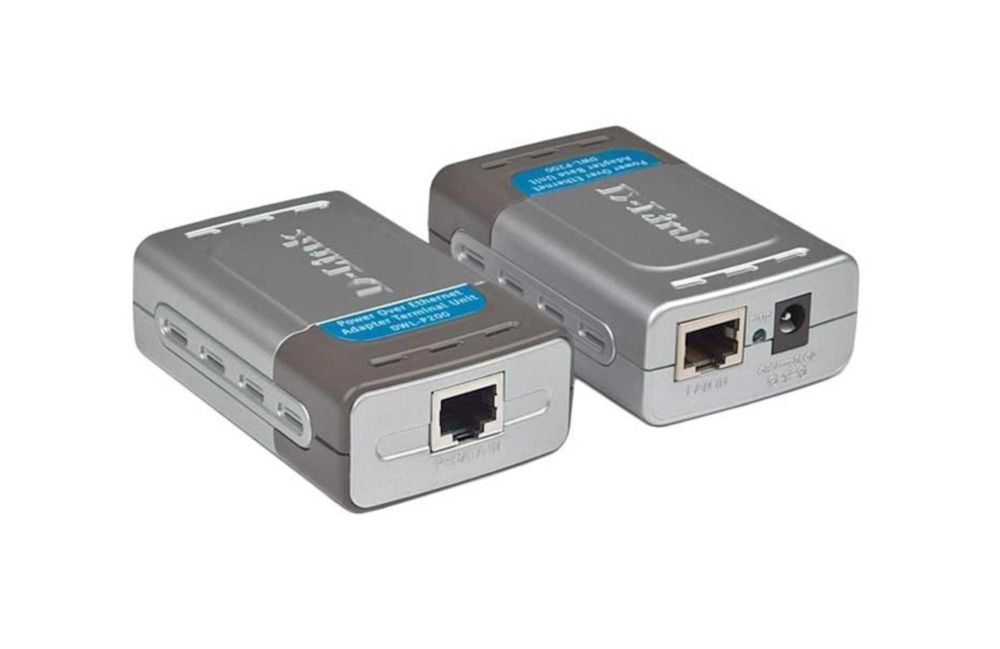

Базовий блок та термінальний блок
DWL-P200 включає базовий блок та термінальний блок. На одному кінці базовий блок подає постійну напругу на невикористані дроти (контакти 4, 5, 7 та 8) мережевого кабелю. На іншому кінці термінальний блок розділяє дані та живлення постійного струму. Сигнали даних продовжують передаватись по решті мережевих кабелів, тоді як живлення постійного струму подається в адаптер живлення, який підключається до розетки змінного струму.
