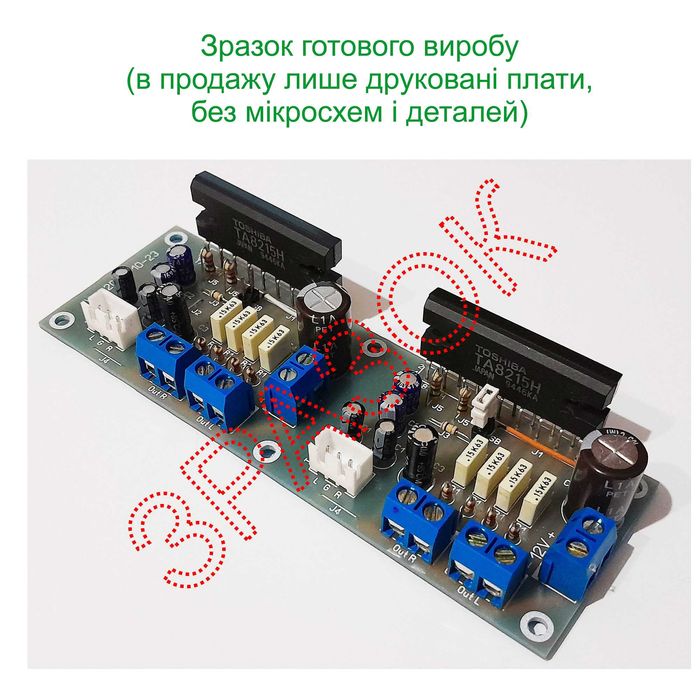

Друковані плати власного дизайну для виготовлення підсилювача на базі сімейства мікросхем Toshiba TA8215H.
Подібні мікросхеми використовувались в автомагнітолах.

Плата без змін підходить для таких мікросхем: TA8205AH, TA8210AH, TA8215H, TA8215HQ, TA8221AH

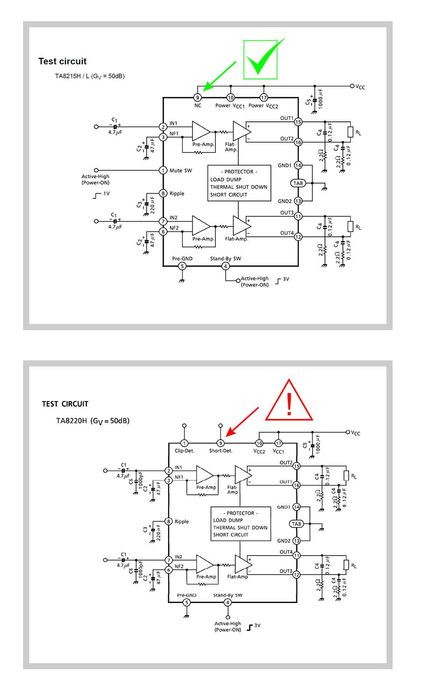

Для наступних мікросхем потрібна доробка: TA8220H, TA8233AH, TA8233H
В даних мікросхем у вивода №9 з’явилось інше призначення.
Тому на моїх платах потрібно розсвердлити контактну площадку під цим виводом або відігнути ніжку мікросхеми, щоб не впаювати.

Можливо підходить до інших, не перерахованих тут.
В будь-якому випадку звіряйтесь з інструкцією на свою мікросхему!

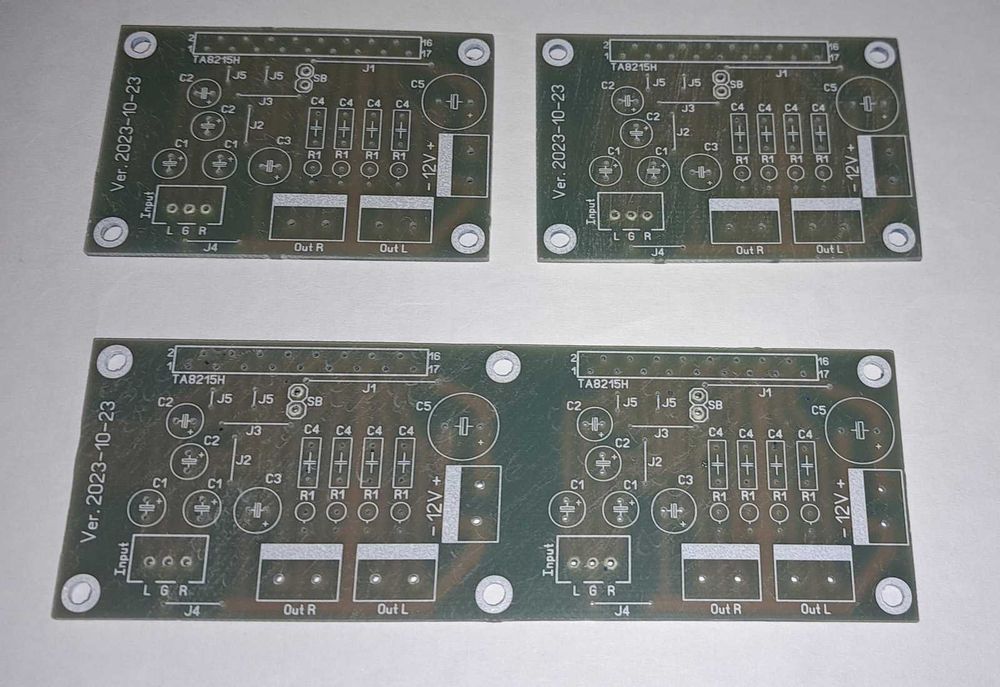

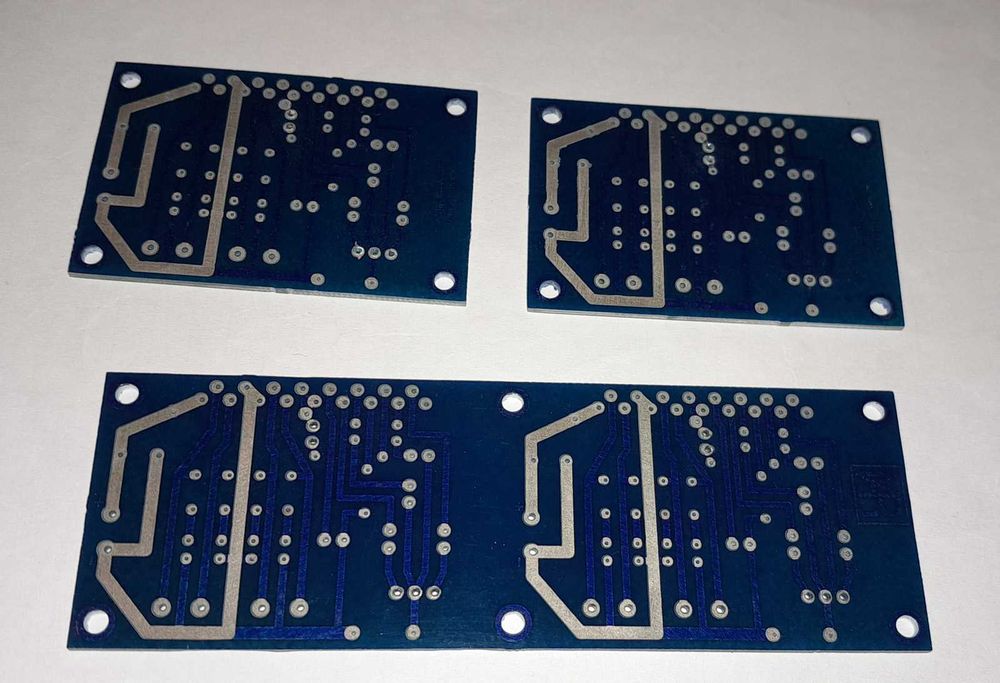

– Плата на 1 мікросхему, розмір 60x40 мм. Ціна 70 грн. В наявності - 4 шт.
– Плата на 2 мікросхеми, розмір 118x40 мм. Ціна 140 грн. В наявності - 1 шт.

ОСОБЛИВОСТІ ПЛАТ

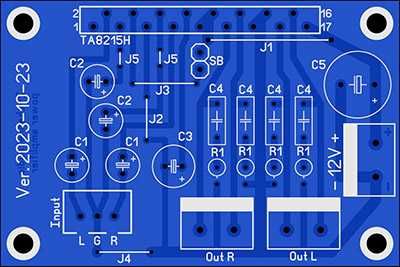

Елементи J5 на платі - дозволяє впаяти резистор для зменшення коефіцієнта підсилення (наприклад, якщо сигнал подається з активного темброблока/передпідсилювача). Якщо зниження коефіцієнта підсилення непотрібне - впаяйте перемичку. Відповідає "Rf" в інструкціях на МС.
Якщо впаяна перемичка - коеф. підсилення становить 50 дБ. Якщо резистор 470 Ом - 40 дБ. Резистор 1.5К - 35 дБ.

Елемент J4 - опціональне з’єднання "землі" вхідного сигналу (виводів №3 і №6) з "мінусом" живлення ("землею"), як показано на типових схемах. Призначене для усунення фонового гудіння.
Якщо сигнал на плату подавати від джерела з окремим живленням - дане з’єднання потрібно замкнути перемичкою. Якщо сигнал на підсилювач буде йти з джерела, яке живиться від того ж блока живлення (наприклад, активний темброблок, Bluetooth-модуль), то, найімовірніше, дане з’єднання має залишатись відкритим. "Земля" вхідного сигналу має з’єднуватись з землею темброблока на його вході.

Елементи "SB" і J3 - подача "+" живлення на вивід №4 мікросхеми - вихід з режиму Stand-by, тобто фактичне ввімкнення мікросхеми.
Для ввімкнення підсилювача можна використовувати кнопку або електронний контролер - тоді нею треба замикати SB (або подавати з кнопки лише "+" на протилежний від МС вивід SB). Якщо не будете використовувати кнопку - в SB потрібно впаяти перемичку. В J3 можна використовувати перемичку, а можна резистор на 100К: резистор подасть нижчу напругу, в результаті при вимкненні підсилювача з розетки при розряді вхідного конденсатора режим Stand-by вимкне мікросхему раніше, ніж вона відімкнеться від основного живлення. Що має усунути сплеск в колонках при вимкненні.

Доставка "Новою поштою", "Укрпоштою". Оплата - при отриманні на пошті.
