УВАГА! ПЛАТА ПРОДАЄТЬСЯ БЕЗ ТРУБКИ І БЕЗ АКУМУЛЯТОРА!

ТРУБОК НЕ ПРОДАЮ!

НЕ ОФОРМЛЯЙТЕ ПОКУПОК БЕЗ УЗГОДЖЕННЯ ДЕТАЛЕЙ.
ВОНИ БУДУТЬ СКАСОВАНІ.

УВАЖНО читайте ВЕСЬ опис. ДВІЧІ.

За посиланнням є відео огляд. Обов'язково для перегляду тим, хто має намір купляти:

youtu.be/51l5hnGCSkA

Нова розробка, в якій застосовані перевірені часом рішення з більш ранніх проектів.

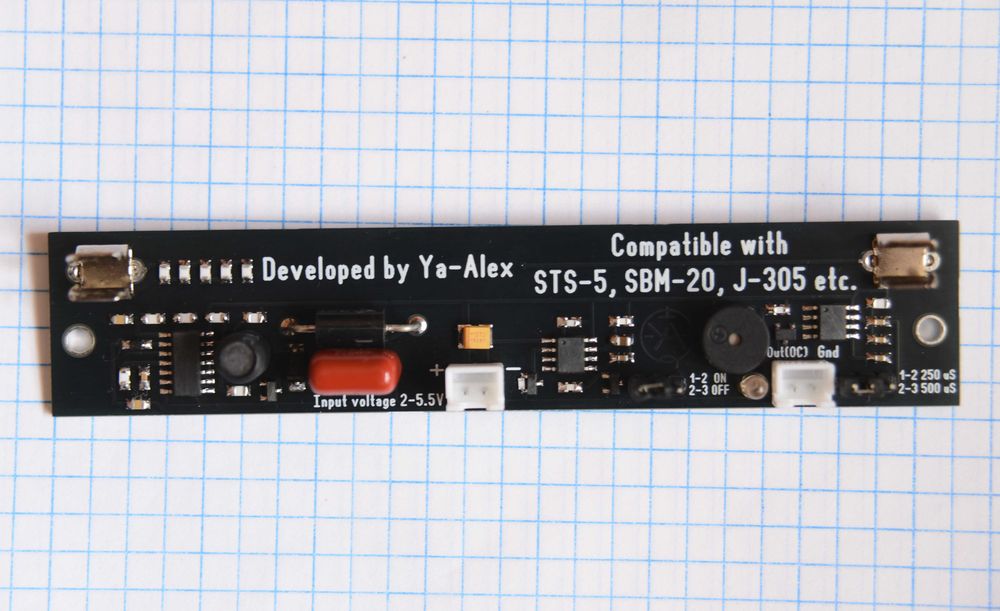

Функціонально та конструктивно сумісна з трубками СБМ-20, СТС-5, J305.

Якщо трубку підпаювати проводами, то підійде практично будь-яка з робочою напругою 400В.

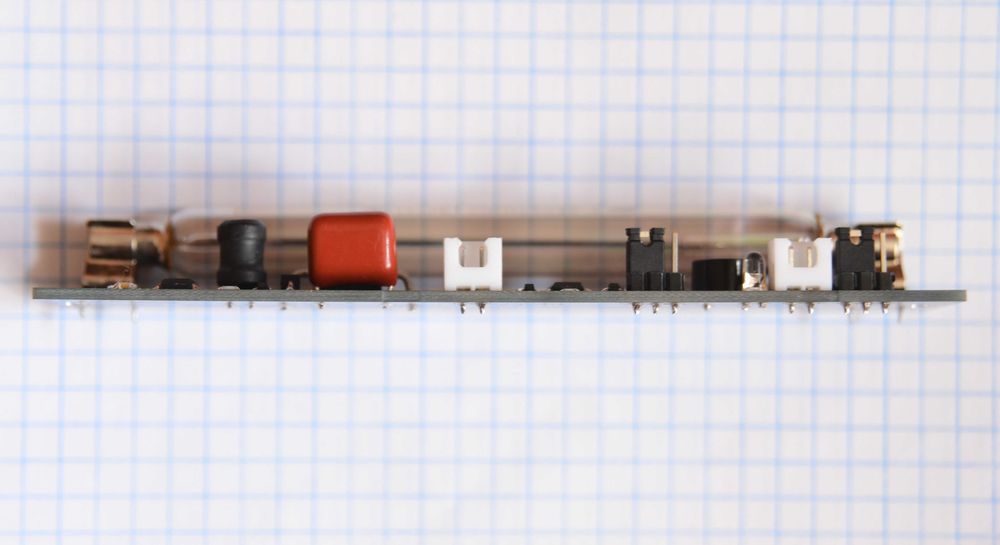

Розміри плати 122х25 мм
Товщина плати 1.6 мм
Отвори для кріплення 3 мм

Напруга живлення (впевнений старт) 2.3-5.5В

В процесі роботи плата зберігає працездатність при зниженні напруги до 2В.

Має дві конфігураційні перемички:
1) ввімкнення/вимкнення пищалки
2) вибір тривалості вихідного імпульсу на цифровому виході 250/500 мкс.

Тип цифрового виходу - відкритий колектор, OC.

Окрема увага приділена енергоспоживанню. Результати (при 3.7В):

- при природному фоновому рівні 4-10 мА
- при рівні 100 000 мкР/год - 35-45 мА (з активною пищалкою)
- при рівні 100 000 мкР/год - 15 мА (з ВИМКНЕНОЮ пищалкою)

Всі питання в ОЛХ повідомленнях. Це моя власна розробка, тому підкажу по будь якому питанню по даному проекту.
